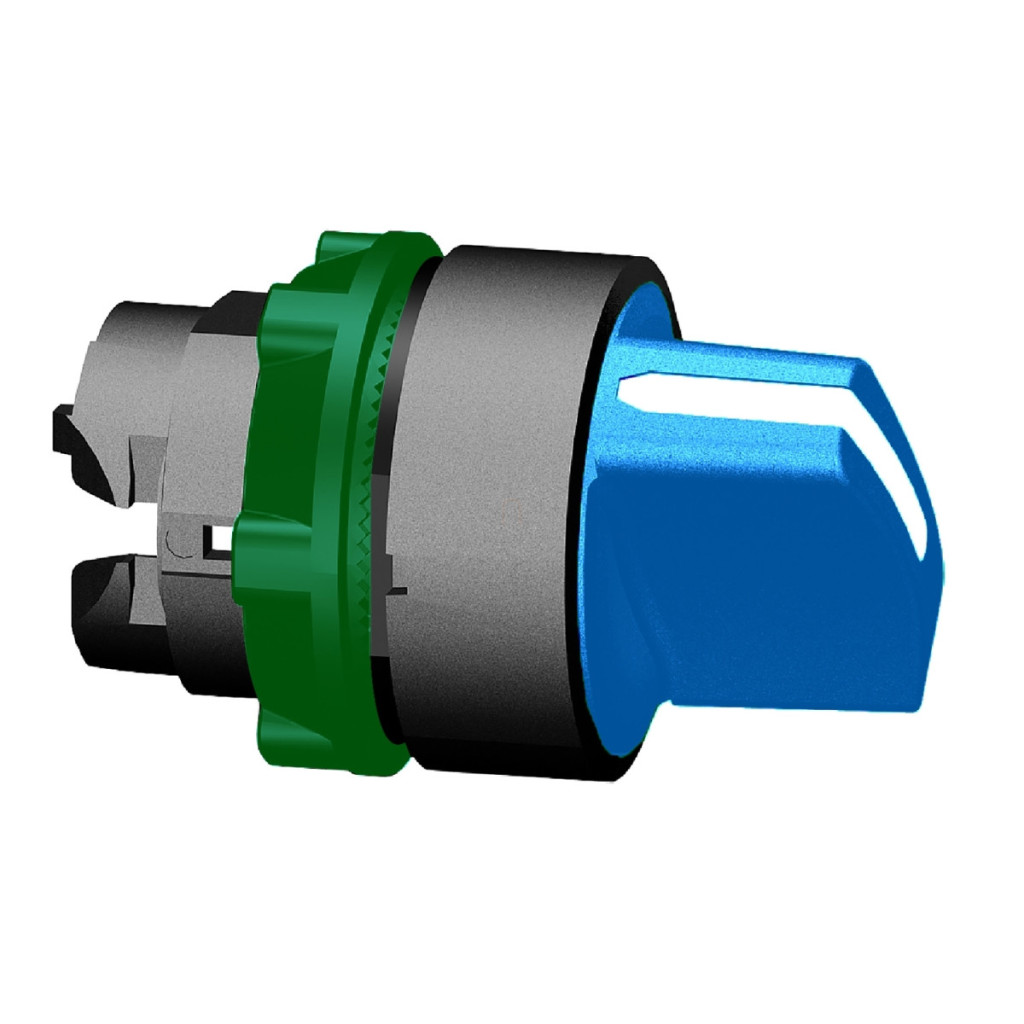

ZB5AD506, parte a gamei Harmony XB5 de la Schneider Electric, este un comutator selector din plastic de înaltă calitate, cu 3 poziții, care asigură o funcționare fiabilă în aplicații industriale. Acest comutator cu diametrul de Ø22 mm și mâner standard albastru este proiectat pentru seriile Harmony XB5 și XB4 și este deosebit de util în situațiile în care este necesară o funcție de revenire la centru. Capul comutatorului selector ZB5AD506 are o placă frontală din plastic de culoare gri închis care, împreună cu mânerul standard albastru ușor de recunoscut, asigură nu numai funcționalitatea, ci și distinctivitatea vizuală în mediile industriale. Comutatorul cu trei poziții (+/- 45°) revine automat la poziția centrală, ceea ce este deosebit de avantajos în aplicații sau procese de siguranță în care comutatorul trebuie activat numai pe durata operațiunii. Durata de viață mecanică a dispozitivului, proiectată pentru 1 milion de cicluri de funcționare, asigură o durabilitate remarcabilă în utilizarea zilnică, făcându-l alegerea ideală pentru medii industriale intensive. Produsul este compatibil cu stațiile de decuplare XALD 1...5 și XALK 2...5 și poate fi utilizat cu mai multe coduri de configurație electrică diferite, inclusiv C3-C8, C11, SF1 și SR1. Aceste configurații permit diferite aranjamente de contacte: de exemplu, codurile C3 și C4 oferă mai puțin de 6 contacte utilizând blocuri simple și duble în montarea frontală, în timp ce codurile C5 și C6 permit mai puțin de 5 contacte. Produsul este furnizat ca element de bază care poate fi combinat cu diferite configurații de blocuri de contact pentru a se adapta cerințelor specifice ale aplicației. Clasele de protecție IP67, IP69, IP69K și certificările NEMA 13 și NEMA 4X oferă o protecție excelentă împotriva prafului, apei și spălării cu presiune înaltă. Dispozitivul poate rezista la o presiune de 7.000.000 Pa la 55 °C de la o distanță de 0,1 m, ceea ce garantează o funcționare fiabilă chiar și în timpul procedurilor de curățare obișnuite în mediile industriale. Clasa de rezistență la impact IK06 sporește și mai mult durabilitatea. ZB5AD506 poate fi utilizat într-un interval larg de temperaturi (-40 până la 70 °C), asigurând o funcționare fiabilă chiar și în condiții de mediu extreme.
Schneider Electric Harmony XB5 - ZB5AD506 - date tehnice privind capul comutatorului selector din plastic
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului: Cap comutator selector
Denumire scurtă: ZB5
Material placă frontală: Plastic gri închis
Diametru de montare: 22 mm
Tip cap: Standard
Formă de acționare: Circulară
Tip de acționare: Revenire centrală
Design de acționare: Mâner standard albastru
Poziții comutator: 3 poziții +/- 45°
Caracteristici mecanice
Lățime CAD: 29 mm
Înălțime CAD: 29 mm
Adâncime CAD: 46 mm
Durată de viață mecanică: 1.000.000 de cicluri
Coduri de asamblare electrică
C3: mai puțin de 6 contacte cu blocuri simple în asamblarea inițială
C4: mai puțin de 6 contacte cu blocuri simple și duble în asamblarea inițială
C5: mai puțin de 5 contacte cu blocuri simple în primul ansamblu
C6: mai puțin de 5 contacte cu blocuri simple și duble în primul ansamblu
C7: mai puțin de 4 contacte cu blocuri simple în primul ansamblu
C8: mai puțin de 4 contacte cu blocuri simple și duble în primul ansamblu
C11: mai puțin de 3 contacte cu blocuri simple în primul ansamblu
SF1: mai puțin de 3 contacte cu blocuri simple în primul ansamblu
SR1: mai puțin de 3 contacte cu blocuri simple în ansamblul din spate
Condiții de mediu
Nivel de protecție: IP67 conform IEC 60529
Nivel de protecție: IP69 conform IEC 60529
Nivel de protecție: IP69K
Protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălare cu presiune înaltă: 7.000.000 Pa la 55 °C, de la o distanță de 0,1 m
Grad de protecție IK: IK06 conform IEC 50102
Temperatură de depozitare: -40 până la 70 °C
Temperatură de funcționare: -40…70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Standarde și certificări
Standarde: IEC 60947-5-1, IEC 60947-1, CSA C22.2 Nr. 14, UL 508, IEC 60947-5-4, JIS C8201-5-1, JIS C8201-1
Certificări de produs: DNV, CSA, BV, LROS (Lloyds Register of Shipping), listat UL. Protecție mecanică Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6. Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27. 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
Rezistență la șocuri: 50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
