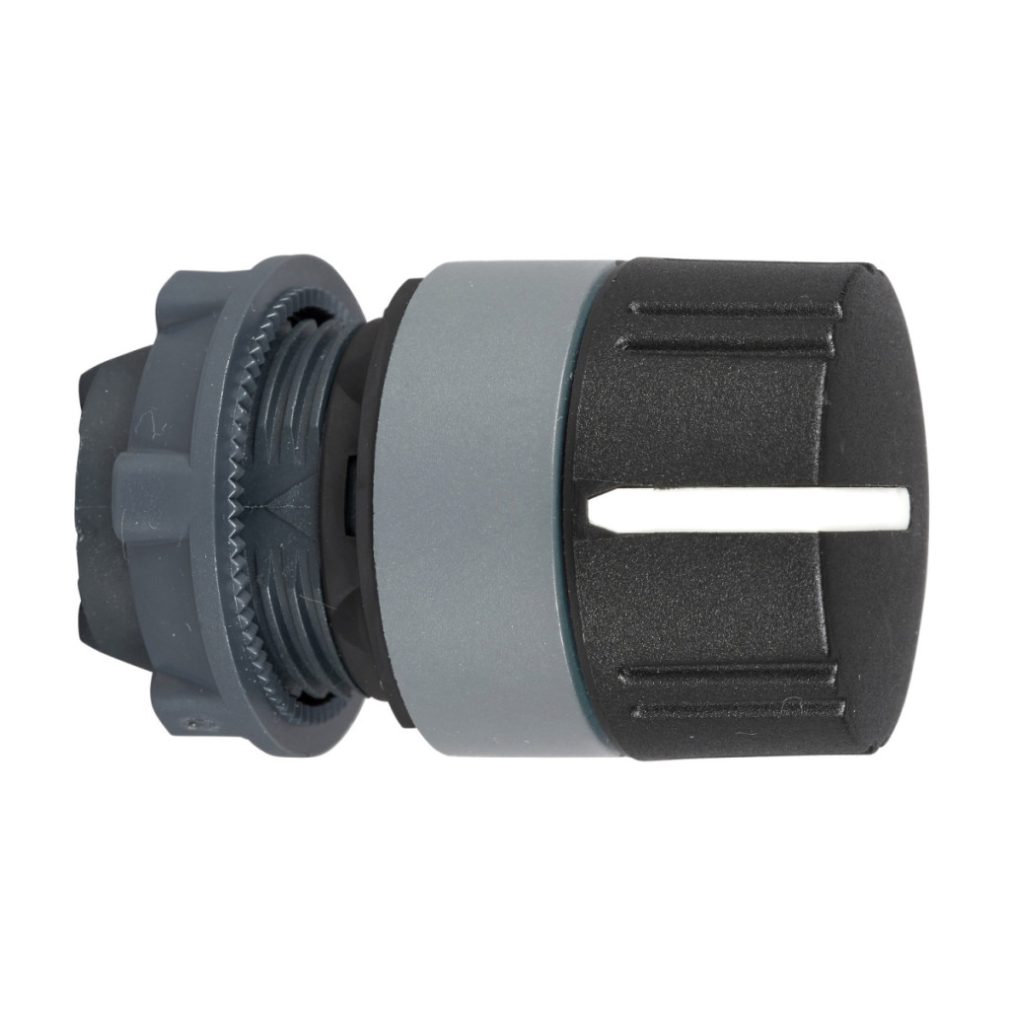

Capul comutatorului selector ZB5AD59C0 din gama Harmony XB5 de la Schneider Electric este un dispozitiv de control industrial de înaltă calitate, care reprezintă alegerea perfectă pentru operarea diverselor mașini, echipamente și panouri de control. Acest comutator din plastic negru, cu diametrul de 22 mm și mâner striat, oferă o soluție extrem de durabilă și fiabilă pentru o gamă largă de aplicații industriale. Una dintre caracteristicile remarcabile ale produsului este funcționarea în 3 poziții, care poate fi realizată cu o rotație de +/- 45°, precum și designul cu revenire prin arc, care este avantajos atât din punct de vedere al siguranței, cât și al confortului. Designul rotund și finisajul standard al comutatorului selector cu cadru gri sunt caracteristice familiei de produse Harmony XB5. Butonul negru striat oferă o prindere optimă chiar și în medii industriale și atunci când se poartă mănuși. Parametrii tehnici ai capului comutatorului ZB5AD59C0 sunt impresionanți: clasa de protecție IP67 (conform IEC 60529) oferă o protecție perfectă împotriva prafului și a imersiunii temporare în apă, iar produsul are și clase de protecție NEMA 13 și NEMA 4X. Dispozitivul poate rezista, de asemenea, la spălarea cu presiune înaltă de până la 7.000.000 Pa la 55 °C de la o distanță de 0,1 m. Rezistența sa la impact IK06 (conform IEC 50102) oferă protecție suplimentară împotriva impactului mecanic. Capul comutatorului selector este conform cu numeroase standarde internaționale, printre care: CSA C22.2 nr. 14, UL 508, IEC 60947-5-4, JIS C8201-5-1, IEC 60947-1, IEC 60947-5-1 și JIS C8201-1. Acest lucru este confirmat de certificări internaționale precum DNV, CSA, BV, LROS (Lloyds Register of Shipping) și UL. În ceea ce privește durabilitatea mecanică, ZB5AD59C0 oferă performanțe remarcabile: garantează 1.000.000 de cicluri de funcționare, asigurând o durată lungă de viață chiar și în condiții de utilizare intensivă. Intervalul de temperatură de funcționare și depozitare al capului comutatorului selector, de la -40 la +70 °C, permite o gamă extrem de largă de aplicații. Produsul este rezistent la vibrații de 5 gn (f = 2 până la500 Hz, conform IEC 60068-2-6) și la impacturi cu o accelerație semisinusoidală de 30 gn (18 ms) și 50 gn (11 ms) (conform IEC 60068-2-27), ceea ce reprezintă o caracteristică extrem de importantă în mediile industriale.
Schneider Electric Harmony XB5 - ZB5AD59C0 date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Cap comutator selector
Denumire scurtă a produsului: ZB5
Material cadru: Plastic, acoperire gri
Diametru de montare: 22 mm
Tip cap: Standard
Cantitate minimă de vânzare: 1
Formă cap unitate indicator: Rotundă
Tip actuator: Arc de revenire central
Profil actuator: Buton negru striat
Informații privind poziția actuatorului: 3 poziții +/- 45°
Informații suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 46 mm
Durată de viață mecanică: 1.000.000 de cicluri Denumirea stației: XALD 1...5 întreruperi, XALK 2...5 întreruperi Cod de asamblare electrică: C4 (max. 6 contacte utilizând blocuri simple și duble, montate frontal), C5 (max. 5 contacte utilizând blocuri simple, montate frontal), C6 (max. 5 contacte utilizând blocuri simple și duble, montate frontal), C7 (max. 4 contacte utilizând blocuri simple, montate frontal), C8 (max. 4 contacte utilizând blocuri simple și duble, montate frontal), C11 (max. 3 contacte utilizând blocuri simple, montate frontal), C3 (max. 6 contacte utilizând blocuri simple, montate frontal), SF1 (max. 3 contacte utilizând blocuri simple, montate frontal), SR1 (max. 3 contacte utilizând blocuri simple, montate posterior)
Descrierea dispozitivului: Element de bază
Caracteristici de mediu
Tratament de protecție: TH
Temperatura ambiantă în timpul depozitării: -40…70 °C
Temperatura ambiantă în timpul funcționării: -40…70 °C
Categorie de supratensiune: Clasa II, conform IEC 60536
Nivel de protecție IP: IP67 conform IEC 60529
Nivel de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK06 conform IEC 50102
Standarde și certificări
Standarde: CSA C22.2 nr. 14, UL 508, IEC 60947-5-4, JIS C8201-5-1, IEC 60947-1, IEC 60947-5-1, JIS C8201-1 Certificări de produs: DNV, CSA, BV, LROS (Lloyds Register of Shipping), listat UL
Rezistență la vibrații și șocuri
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
