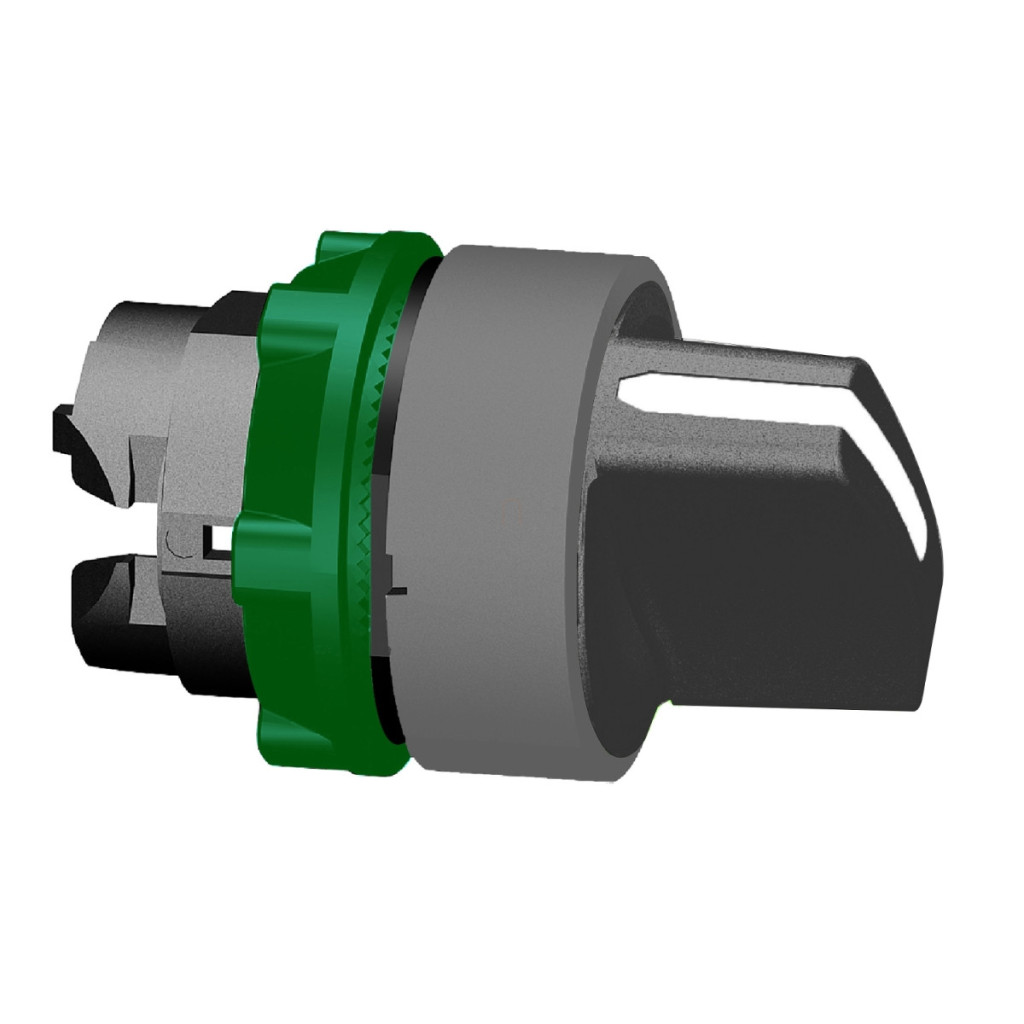

Capul comutatorului selector ZB5AD5C0 din gama Harmony XB5 de la Schneider Electric este un dispozitiv de control industrial de înaltă calitate, care asigură o funcționare fiabilă într-o varietate de aplicații de automatizare și control. Acest comutator cu 3 poziții, cu arc de revenire centrală și mâner standard negru este alegerea ideală pentru medii în care sunt necesare funcții de comutare precise și durabile. Parametrii tehnici ai comutatorului selector Harmony XB5 evidențiază versatilitatea și durabilitatea acestuia. Cu un diametru de montare de 22 mm, o construcție din plastic și o placă frontală gri, comutatorul poate fi integrat cu ușurință în diverse panouri de control. Capul rotund al unității indicatoare are un mâner standard negru pentru o utilizare confortabilă. Comutatorul poate fi setat în trei poziții cu setări de +/- 45° și o funcție de revenire cu arc, care este avantajoasă și din punct de vedere al siguranței, deoarece revine automat la poziția inițială. Durabilitatea excepțională a capului comutatorului selector ZB5AD5C0 garantează o funcționare fiabilă pe termen lung, datorită duratei sale de viață mecanice remarcabile de 1.000.000 de cicluri. Rezistența la mediul înconjurător a capului comutatorului este, de asemenea, remarcabilă: are o temperatură de funcționare și de depozitare cuprinsă între -40 și +70 °C, ceea ce îl face potrivit pentru utilizarea în condiții extreme. Protecția IP67 (conform IEC 60529) și clasele NEMA 13 și NEMA 4X asigură o rezistență excelentă la praf și apă. Comutatorul poate rezista la spălarea cu presiune înaltă la o presiune de până la 7.000.000 Pa, o temperatură de 55 °C și o distanță de 0,1 m, ceea ce este deosebit de avantajos în mediile industriale unde este necesară curățarea regulată. Clasa IK06 (conform IEC 50102) oferă o protecție mecanică adecvată împotriva impacturilor externe. Capul comutatorului selector ZB5AD5C0 este conform cu numeroase standarde și certificări, printre care: UL 508, IEC 60947-5-1, IEC 60947-1, CSA C22.2 nr. 14, IEC 60947-5-4, JIS C8201-5-1, JIS C8201-1. De asemenea, are certificări internaționale precum DNV, CSA, BV, LROS (Lloyds register of shipping) și UL. Produsul are o rezistență excelentă la vibrații (5 gn, f= 2...500 Hz conform IEC 60068-2-6) și la șocuri (30 gn și 50 gn conform IEC 60068-2-27), ceea ce asigură o funcționare fiabilă chiar și în medii industriale dure. Capul comutatorului selector Schneider Electric ZB5AD5C0 poate fi utilizat cu diferite coduri de asamblare electrică (C3, C4, C5, C6, C7, C8, C11, SF1, SR1), oferind opțiuni de configurare flexibile pentru diferite aplicații.
Schneider Electric Harmony XB5 - ZB5AD5C0 date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului sau al componentei: Cap comutator selector
Denumire scurtă a dispozitivului: ZB5
Material placă frontală: Plastic cu acoperire gri
Diametru de montare: 22 mm
Tip cap: Standard
Formă cap unitate indicator: Rotundă
Tipul actuatorului: Arc de revenire central
Profilul actuatorului: Mâner standard negru
Informații privind poziția actuatorului: 3 poziții +/- 45°
Informații suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 46 mm
Durată de viață mecanică: 1.000.000 de cicluri
Denumirea stației: XALD 1...5 cu decupaj, XALK 2...5 cu decupaj
Descrierea dispozitivului: Element de bază
Condiții de mediu
Grad de protecție: TH
Temperatura ambiantă pentru depozitare: -40…70 °C
Temperatura ambiantă în timpul funcționării: -40…70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP67 conform IEC 60529
Grad de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK06 conform IEC 50102
Standarde și certificări
Standarde: UL 508, IEC 60947-5-1, IEC 60947-1, CSA C22.2 nr. 14, IEC 60947-5-4, JIS C8201-5-1, JIS C8201-1
Certificări de produs: DNV, CSA, BV, LROS (Lloyds Register of Shipping), listat UL
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
