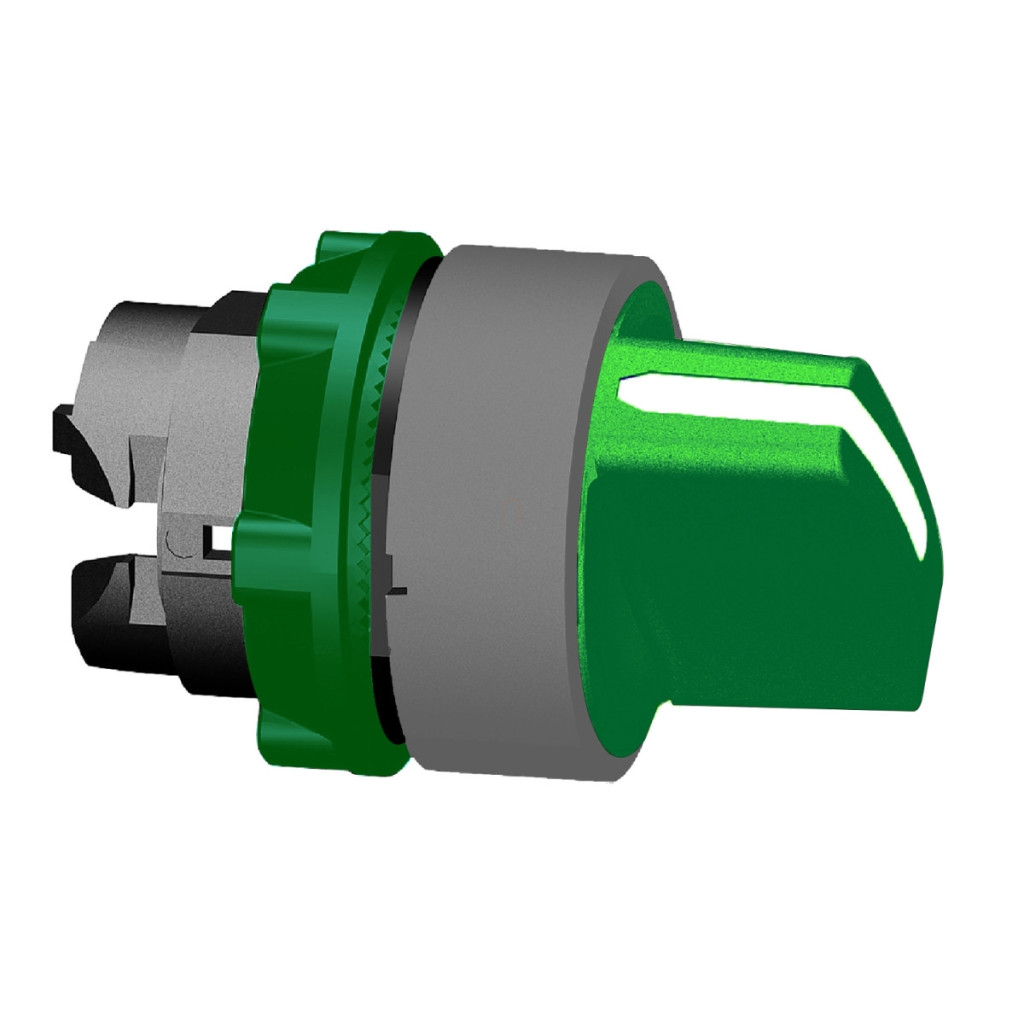

Capul comutatorului selector Schneider Electric Harmony XB5 ZB5AD703C0 este un element fiabil și versatil al familiei de produse Harmony XB5. Acest element de control din plastic verde este alegerea perfectă pentru panouri de control, dulapuri de comutare și sisteme de control al mașinilor utilizate în medii industriale. Capul comutatorului selector ZB5AD703C0 are un design rotund standard care se potrivește perfect în deschiderile panoului cu diametrul de 22 mm. Comutatorul oferă o funcționare în 3 poziții cu un unghi de rotație de ±45 grade. O caracteristică specială este revenirea automată la centru din stânga cu un mecanism cu arc, care oferă o funcționalitate deosebit de utilă în aplicațiile de siguranță. Cadrul acoperit cu plastic gri asigură un aspect estetic, în timp ce mânerul standard verde oferă ergonomie și vizibilitate optime pentru operator. Durabilitatea mecanică remarcabilă a produsului, de 1.000.000 de cicluri de comutare, garantează o funcționare fiabilă pe termen lung, chiar și în condiții de utilizare intensivă. ZB5AD703C0 are protecție IP67 conform IEC 60529 și respectă, de asemenea, clasele de protecție NEMA 13 și NEMA 4X. Acest nivel ridicat de protecție asigură că comutatorul este etanș la praf și complet protejat împotriva pătrunderii apei, chiar și în cazul unei imersii temporare. Comutatorul poate rezista, de asemenea, la spălarea cu presiune înaltă de până la 7.000.000 Pa la 55 °C de la o distanță de 0,1 metri. Rezistența la impact IK06 oferă protecție suplimentară împotriva impactului mecanic. ZB5AD703C0 poate fi utilizat într-un interval larg de temperaturi (-40 °C până la +70 °C) atât în timpul funcționării, cât și în timpul depozitării, asigurând o funcționare corespunzătoare chiar și în condiții de mediu extreme. Produsul are numeroase certificări internaționale, inclusiv DNV, CSA, BV, LROS (Lloyds Register of Shipping) și UL, care confirmă conformitatea sa cu standardele înalte de calitate și siguranță. Dispozitivul poate rezista la vibrații de 5 gn în intervalul de frecvență 2-500 Hz conform IEC 60068-2-6, precum și la șocuri de 30 gn/50 gn conform IEC 60068-2-27, ceea ce garantează o funcționare fiabilă chiar și în medii industriale.
Schneider Electric Harmony XB5 - ZB5AD703C0 date tehnice
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului: Cap comutator selector
Denumire scurtă a dispozitivului: ZB5
Material cadru: Plastic, acoperire gri
Diametru de montare: 22 mm
Tip cap: Standard
Formă cap unitate indicator: Rotundă
Caracteristici de funcționare
Tip operator: Revenire cu arc de la stânga la centru
Profil operator: Mâner standard verde
Informații privind poziția operatorului: 3 poziții ±45°
Durată de viață mecanică: 1.000.000 de cicluri
Dimensiuni
Lățime CAD: 29 mm
Înălțime CAD: 29 mm
Adâncime CAD: 46 mm
Coduri de compoziție electrică
C3: <6 contacte utilizând blocuri simple, montare pe panou frontal
C4: <6 contacte utilizând blocuri simple și duble, montare pe panou frontal
C5: <5 contacte utilizând blocuri simple, montare pe panou frontal
C6: <5 contacte utilizând blocuri simple și duble, montare pe panou frontal
C7: <4 contacte utilizând blocuri simple, montare pe panoul frontal
C8: <4 contacte utilizând blocuri simple și duble, montare pe panoul frontal
C11: <3 contacte utilizând blocuri simple, montare pe panoul frontal
SF1: <3 contacte utilizând blocuri simple, montare pe panoul frontal
SR1: <3 blocuri simple, montare pe panoul din spate
Caracteristici de mediu
Nivel de protecție: IP67 conform IEC 60529
Nivel de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, de la o distanță de 0,1 m
Grad de rezistență la impact IK: IK06 conform IEC 50102
Intervalul de temperatură ambiantă în timpul depozitării: -40...70 °C
Intervalul de temperatură ambiantă în timpul funcționării: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Standarde și certificări
Standarde: IEC 60947-5-1, JIS C8201-5-1, IEC 60947-1, CSA C22.2 Nr. 14, IEC 60947-5-4, UL 508, JIS C8201-1 Certificări de produs: DNV, CSA, BV, LROS (Lloyds Register of Shipping), listat UL
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
