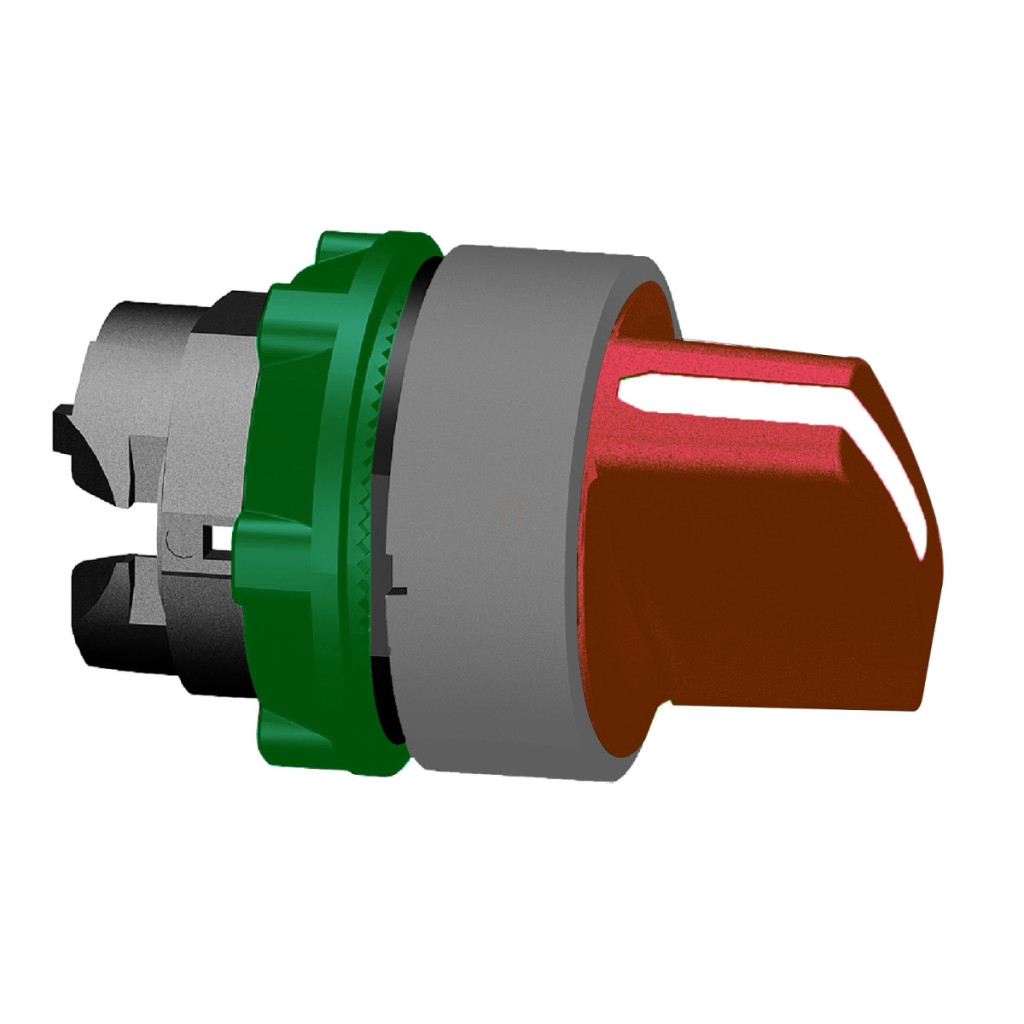

Capul comutatorului selector Schneider Electric Harmony XB5 seria ZB5AD704C0 este un element de control industrial profesional care oferă combinația perfectă între fiabilitate și durabilitate. Acest comutator selector din plastic cu diametrul de 22 mm, de culoare roșie și cu ramă gri, oferă o vizibilitate excelentă în mediile industriale, iar designul său ergonomic asigură o utilizare confortabilă pentru personalul de operare. Modelul ZB5AD704C0 oferă o funcționare în trei poziții, cu un interval de rotație de +/- 45° și dispune de o funcție de revenire automată de la stânga la centru. Acest mecanism de revenire cu arc permite setarea temporară a comenzilor și revenirea automată la poziția implicită, ceea ce este avantajos în multe aplicații industriale. Suprafața rotundă, de dimensiuni standard, a mânerului roșu asigură o manevrare confortabilă chiar și atunci când se poartă mănuși, în timp ce marginea din plastic gri se potrivește perfect cu estetica panourilor de control moderne. Caracteristicile tehnice remarcabile ale comutatorului includ protecția IP67 conform IEC 60529, ceea ce înseamnă protecție completă împotriva prafului și protecție împotriva imersiei temporare în apă. De asemenea, este conform cu standardele NEMA 13 și NEMA 4X, ceea ce îl face ideal pentru medii industriale dure. De remarcat în mod special este rezistența sa la spălarea cu presiune înaltă (7000000 Pa la 55 °C, de la o distanță de 0,1 m) și rezistența la impact IK06. Intervalul de temperatură de funcționare și depozitare de la -40 la +70 °C asigură o funcționare fiabilă chiar și în condiții de mediu extreme. Durata sa de viață mecanică este impresionantă: 1.000.000 de cicluri de comutare, ceea ce reprezintă o investiție pe termen lung. ZB5AD704C0 poate fi utilizat cu diverse coduri de configurare electrică (C3, C4, C5, C6, C7, C8, C11, SF1, SR1), ceea ce îl face flexibil pentru o varietate de cerințe de control. Comutatorul este conform cu numeroase standarde internaționale, printre care: JIS C8201-5-1, UL 508, CSA C22.2 Nr. 14, IEC 60947-5-1, IEC 60947-1, IEC 60947-5-4, JIS C8201-1. Acest lucru este confirmat de certificările produsului: DNV, CSA, BV, LROS (Lloyds Register of Shipping) și UL. Comutatorul are o rezistență la vibrații de 5 gn în gama de frecvențe 2-500 Hz conform IEC 60068-2-6 și prezintă o rezistență excelentă la șocuri: 30 gn (durată 18 ms) și 50 gn (durată 11 ms) pentru accelerație semiondă sinusoidală în conformitate cu IEC 60068-2-27.
Schneider Electric Harmony XB5 - ZB5AD704C0 date tehnice
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului: Pentru comutator selector de cap
Denumire scurtă a produsului: ZB5
Material margine: Plastic, acoperire gri
Diametru de montare: 22 mm
Formă cap: Standard
Formă cap unitate indicator: Rotundă
Tip acționare: Revenire cu arc din stânga spre centru
Profil acționare: Suprafață de prindere standard roșie
Informații poziție: 3 poziții +/- 45°
Date tehnice
Lățime CAD: 29 mm
Înălțime CAD: 29 mm
Adâncime CAD: 46 mm
Durată de viață mecanică: 1.000.000 de cicluri
Denumire stație: XALD 1...5 întrerupătoare, XALK 2...5 întrerupătoare
Date electrice
Cod compoziție electrică: C3, C4, C5, C6, C7, C8, C11, SF1, SR1 pentru diverse combinații de contacte
Categorie de supratensiune: Clasa II, conform IEC 60536
Protecție și standarde
Grad de protecție IP: IP67 conform IEC 60529
Grad de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de rezistență la impact IK: IK06 conform IEC 50102
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) la o accelerație de jumătate de undă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) la jumătate de accelerație sinusoidală conform IEC 60068-2-27
Mediu de funcționare
Tratament de protecție: TH
Temperatura ambiantă în timpul depozitării: -40...70 °C
Temperatura ambiantă în timpul funcționării: -40...70 °C
