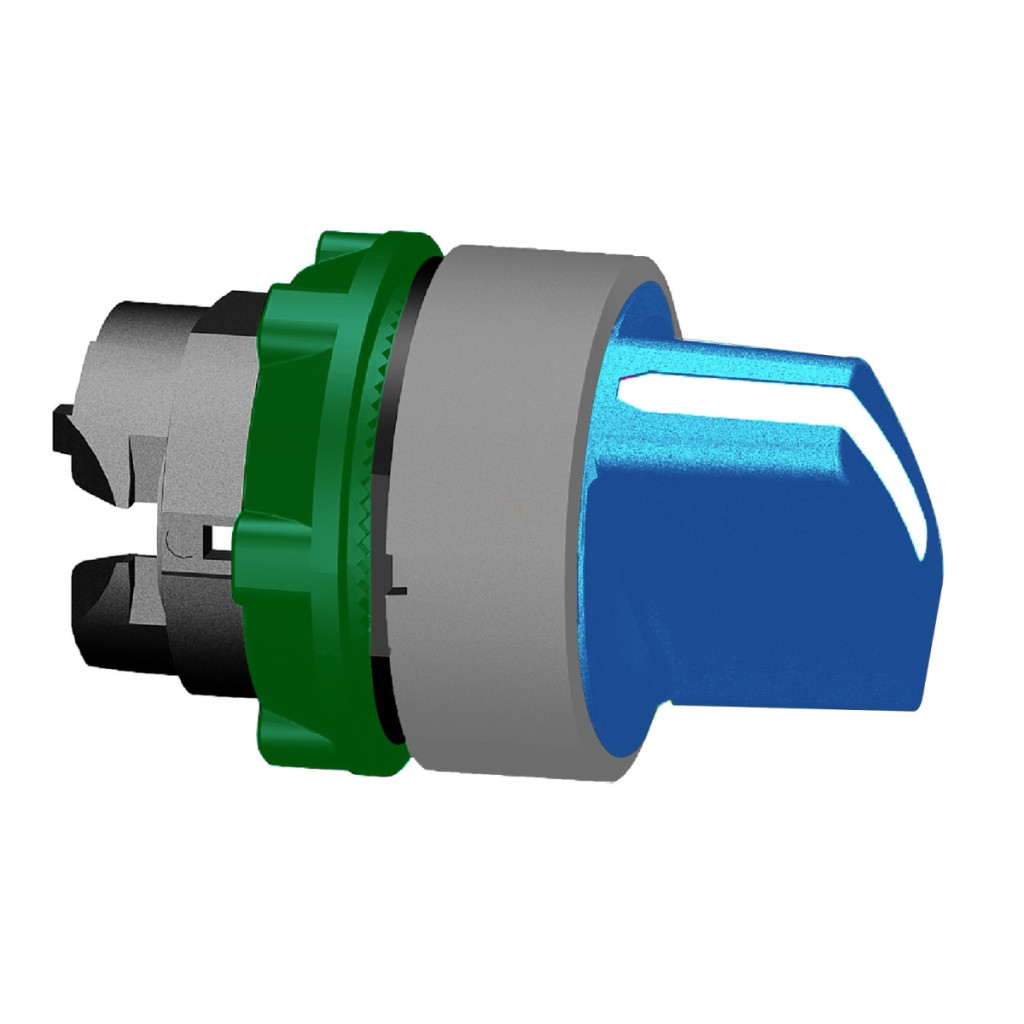

Capul comutatorului selector ZB5AD706C0 din familia Harmony XB5 de la Schneider Electric este o componentă de comutare fiabilă pentru sistemele de control industrial, remarcându-se pe piață prin designul robust și durata lungă de viață. Acest produs face parte integrantă din portofoliul de automatizări industriale al Schneider Electric și este utilizat în principal în comutatoare industriale, panouri de control și sisteme de control al mașinilor. ZB5AD706C0 este un comutator selector din plastic cu 3 poziții, cu un diametru de montare de 22 mm, un mâner standard albastru și o ramă din plastic gri. O caracteristică specială a comutatorului este funcția sa de revenire cu arc de la stânga la centru, care poate fi avantajoasă și în aplicații de siguranță în care este necesară revenirea automată la poziția centrală. Pozițiile de comutare sunt situate la un unghi de +/- 45°, ceea ce asigură o operare intuitivă și ușoară. Dimensiunea standard a capului rotund al comutatorului permite integrarea ușoară într-o gamă largă de aplicații industriale. Produsul are parametri tehnici remarcabili, care garantează o funcționare fiabilă pe termen lung, chiar și în cele mai dure medii industriale. Datorită clasei de protecție IP67, este complet rezistent la praf și apă, astfel încât poate fi utilizat fără probleme chiar și în medii umede și prăfuite. Este conform cu standardele NEMA 13 și NEMA 4X și este, de asemenea, rezistent la spălarea cu presiune înaltă (7000000 Pa la 55 °C, de la o distanță de 0,1 m). Durabilitatea sa mecanică este remarcabilă: 1.000.000 de cicluri de comutare, asigurând o durată lungă de viață chiar și în cazul comutării frecvente. Clasa de rezistență la impact IK06 oferă protecție împotriva impactului mecanic. Gama largă de temperaturi de funcționare (-40 până la +70 °C) a capului comutatorului selector ZB5AD706C0 permite utilizarea acestuia în medii extreme. Produsul este conform cu numeroase standarde și certificări internaționale, printre care: UL 508, IEC 60947-1, CSA C22.2 Nr. 14, IEC 60947-5-1, IEC 60947-5-4, JIS C8201-5-1, JIS C8201-1. De asemenea, are certificări DNV, CSA, BV, LROS (Lloyd's Register of Shipping) și UL. Rezistența sa la vibrații este de 5 gn (f= 2...500 Hz) conform IEC 60068-2-6, iar rezistența la șocuri este de 30 gn (durată = 18 ms) și 50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală, în conformitate cu IEC 60068-2-27. Produsul permite diferite configurații electrice și este compatibil cu diverse sisteme de blocuri de comutare Schneider Electric. Conform dimensiunilor CAD, produsul are o lățime de 29 mm, o înălțime de 29 mm și o adâncime de 46 mm. Se pot realiza diverse configurații de contact cu diferite coduri de asamblare electrică (C3, C4, C5, C6, C7, C8, C11, SF1, SR1), cu maximum 6 contacte, utilizând blocuri simple și duble cu montare frontală și posterioară. De asemenea, este compatibil cu stațiile de decuplare XALD 1-5 și XALK 2-5. Capul comutatorului selector ZB5AD706C0 este o componentă de bază a liniei de produse Schneider Electric Harmony XB5, care poate fi combinată cu alte componente pentru a forma o unitate de comutare complet funcțională.
Schneider Electric Harmony XB5 - ZB5AD706C0 date tehnice
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului: Cap comutator selector
Denumire scurtă a produsului: ZB5
Material ramă: Plastic gri
Diametru de montare: 22 mm
Tip cap: Standard
Cantitate minimă de vânzare: 1
Formă cap unitate indicator: Rotundă
Tip acționare: Revenire cu arc din stânga spre centru
Profil acționare: Mâner standard albastru
Informații privind poziția acționării: 3 poziții +/- 45°
Dimensiuni și date mecanice
Lățime CAD: 29 mm
Înălțime CAD: 29 mm
Adâncime CAD: 46 mm
Durată de viață mecanică: 1.000.000 de cicluri
Compatibilitate și configurație electrică
Denumirea stației: XALD 1...5 întrerupătoare, XALK 2...5 întrerupătoare
Cod configurație electrică:
C3 - pentru max. 6 contacte, cu blocuri simple montate din față
C4 - pentru max. 6 contacte, cu blocuri simple și duble montate din față
C5 - pentru max. 5 contacte, cu blocuri simple montate din față
C6 - pentru max. 5 contacte, cu blocuri simple și duble montate din față
C7 - pentru max. 4 contacte, cu blocuri simple montate din față
C8 - pentru max. 4 contacte, cu blocuri simple și duble montate din față
C11 - pentru max. 3 contacte, cu blocuri simple montate din față
SF1 - pentru max. 3 contacte, cu blocuri simple montate din față
SR1 - pentru max. 3 contacte, cu blocuri simple montate din spate
Date de mediu
Tratament de protecție: TH
Temperatura ambiantă de depozitare: -40…70 °C
Temperatura ambiantă de funcționare: -40…70 °C
Categorie de supratensiune: Clasa II, conform IEC 60536
Grad de protecție IP: IP67, conform IEC 60529
Grad de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK06, conform IEC 50102
Standarde și certificări
Standarde: UL 508, IEC 60947-1, CSA C22.2 nr. 14, IEC 60947-5-1, IEC 60947-5-4, JIS C8201-5-1, JIS C8201-1
Certificări de produs: DNV, CSA, BV, LROS (Lloyd's Register of Shipping), listat UL
Rezistență la vibrații și șocuri
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) pentru accelerație semionduală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație semionduală conform IEC 60068-2-27
