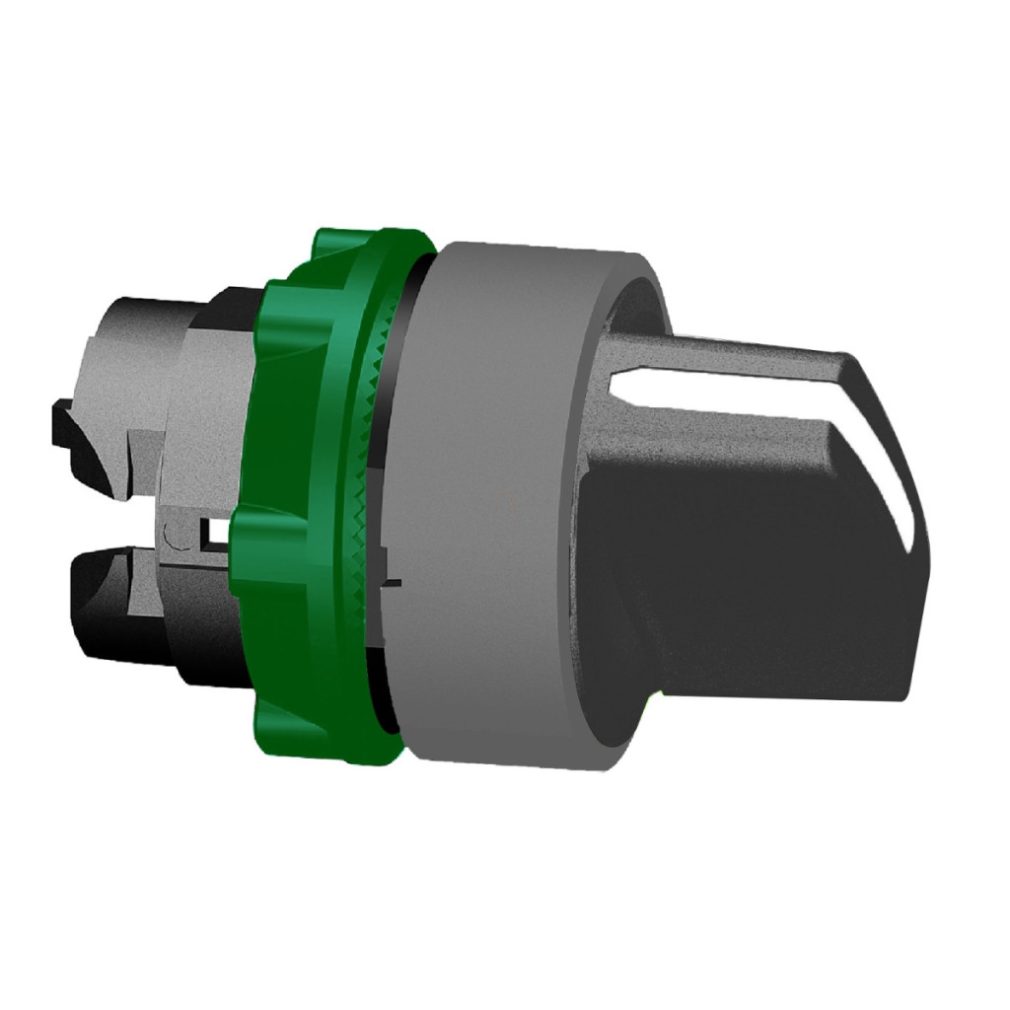

Gama de produse Schneider Electric Harmony XB5 Comutatorul selector ZB5AD7C0 este o componentă fundamentală a unui sistem de control industrial fiabil. Acest comutator selector din plastic cu diametrul de 22 mm este o componentă de înaltă calitate, concepută pentru utilizarea în medii industriale, panouri de control, mașini și echipamente. Modelul ZB5AD7C0 este un comutator selector cu 3 poziții, cu revenire prin arc de la stânga la centru. Dispozitivul de control cu mâner standard negru și margine acoperită cu plastic gri asigură un aspect estetic, îndeplinind în același timp cerințele mediilor industriale. Forma rotundă și designul standard al comutatorului selector se potrivesc cu celelalte elemente ale seriei Harmony XB5, asigurând un aspect uniform pe panourile de control. În ceea ce privește caracteristicile tehnice, produsul are o durată de viață mecanică remarcabilă de 1.000.000 de cicluri de comutare, ceea ce garantează o funcționare fiabilă pe termen lung. Corpul comutatorului are protecție IP67 conform IEC 60529 și este, de asemenea, clasificat NEMA 13 și NEMA 4X, oferind o protecție excelentă împotriva prafului și umezelii. Produsul poate rezista, de asemenea, la spălarea cu presiune înaltă de până la 7.000.000 Pa la 55 °C de la o distanță de 0,1 metri. Are un grad de rezistență la impact IK06 conform IEC 50102. Intervalul de temperatură de funcționare este între -40 și +70 °C, ceea ce permite o gamă extrem de largă de aplicații. Comutatorul selector este conform cu numeroase standarde și certificări internaționale, inclusiv IEC 60947-5-1, CSA C22.2 Nr. 14, UL 508, IEC 60947-1, IEC 60947-5-4, JIS C8201-5-1 și JIS C8201-1. De asemenea, are certificări DNV, CSA, BV, LROS (Lloyds Register of Shipping) și UL. În ceea ce privește rezistența la vibrații, are o valoare de 5 gn (f=2-500 Hz) conform IEC 60068-2-6, în timp ce rezistența la șocuri este de 30 gn (durată = 18 ms) și 50 gn (durată = 11 ms) la o accelerație pe jumătate de axă conform IEC 60068-2-27. Capul comutatorului selector ZB5AD7C0 permite o asamblare flexibilă în ceea ce privește configurațiile electrice și poate fi utilizat cu diferite coduri (C3, C4, C5, C6, C7, C8, C11, SF1, SR1), care reprezintă diferite combinații de blocuri de contact pentru montare frontală sau posterioară. Conform dimensiunilor CAD ale produsului, lățimea și înălțimea sunt de 29 mm, iar adâncimea este de 46 mm. Corpul comutatorului poate fi utilizat cu decupaje XALD 1-5 și XALK 2-5.
Schneider Electric Harmony XB5 - ZB5AD7C0 date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Cap comutator selector
Denumire scurtă a dispozitivului: ZB5
Material ramă: Plastic, acoperire gri
Diametru de montare: 22 mm
Design cap: Standard
Cantitate minimă de vânzare: 1
Formă cap unitate indicator: Rotundă
Tip control: Revenire cu arc de la stânga la centru
Design control: Mâner standard negru
Informații poziție control: 3 poziții +/- 45°
Informații suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 46 mm
Durată de viață mecanică: 1.000.000 de cicluri
Denumirea stației: XALD 1...5 întreruperi, XALK 2...5 întreruperi
Coduri de compoziție electrică
C3: <6 contacte utilizând blocuri simple, montate frontal
C4: <6 contacte utilizând blocuri simple și duble, montate frontal
C5: <5 contacte utilizând blocuri simple, montate frontal
C6: <5 contacte utilizând blocuri simple și duble, montate frontal
C7: <4 contacte utilizând blocuri simple, montate frontal
C8: <4 contacte utilizând blocuri simple și duble montate din față
C11: <3 contacte utilizând blocuri simple montate din față
SF1: <3 contacte utilizând blocuri simple montate din față
SR1: <3 contacte, blocuri simple, montare posterioară
Specificații de mediu
Protecție: TH
Temperatură de depozitare: -40...70 °C
Temperatură de funcționare: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Nivel de protecție IP: IP67 conform IEC 60529
Nivel de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălare cu presiune înaltă: 7.000.000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK06 conform IEC 50102
Standarde și certificări
Standarde: IEC 60947-5-1, CSA C22.2 nr. 14, UL 508, IEC 60947-1, IEC 60947-5-4, JIS C8201-5-1, JIS C8201-1 Certificări de produs: DNV, CSA, BV, LROS (Lloyds Register), listat UL
Parametri de rezistență
Rezistență la vibrații: 5 gn (f= 2-500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație pe jumătate de axă conform IEC 60068-2-27
Rezistență la impact: 50 gn (durată = 11 ms) accelerație pe jumătate de axă conform IEC 60068-2-27
