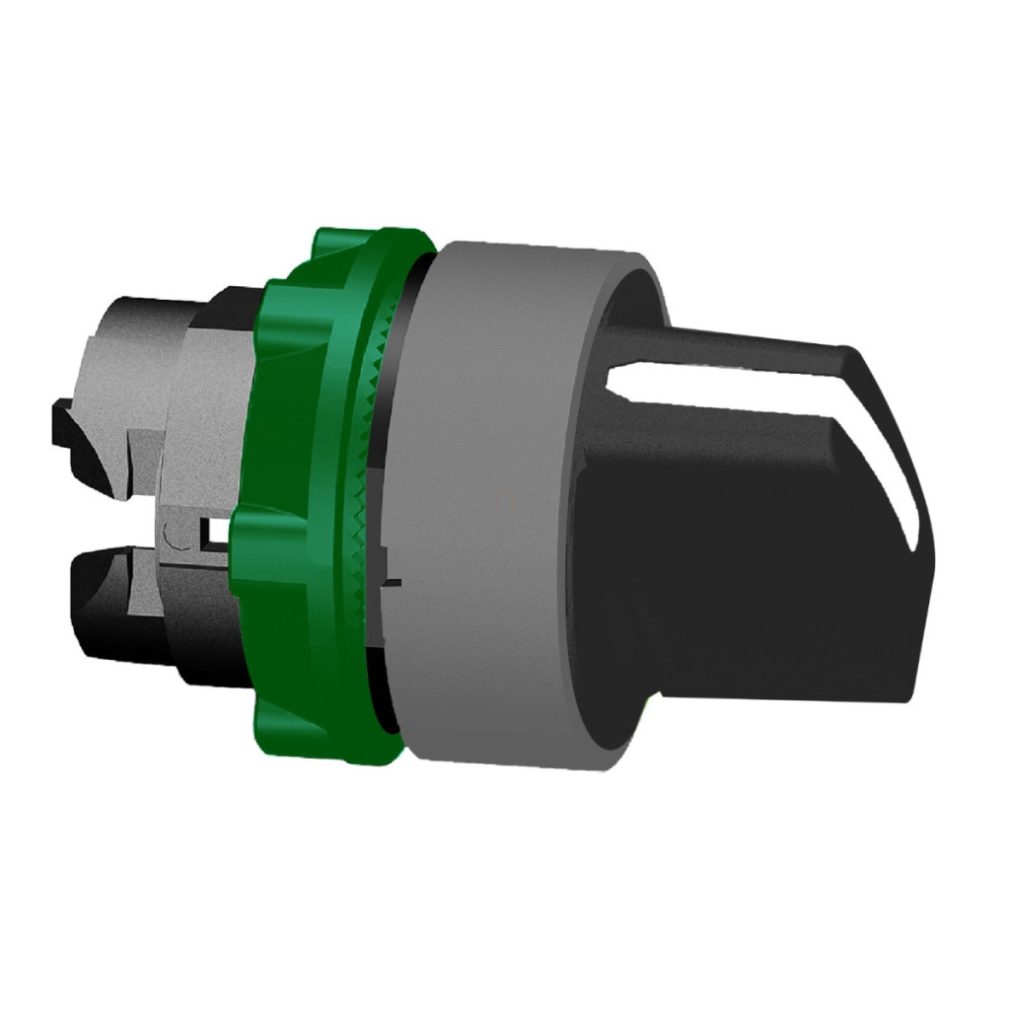

Capul comutatorului selector Schneider Electric Harmony XB5 seria ZB5AD801C0 este un element de control industrial profesional, care reprezintă alegerea perfectă pentru sistemele de automatizare și control. Acest produs de calitate superioară reprezintă fiabilitatea și durabilitatea Schneider Electric, asigurând o funcționare pe termen lung, fără probleme, chiar și în cele mai exigente medii industriale. Capul comutatorului selector ZB5AD801C0 este alb, cu un design rotund standard, carcasă din plastic și margine anodizată gri. Cu un diametru de montare de 22 mm, se potrivește universal pe majoritatea panourilor de comutare industriale și consolelor de control. Acest model oferă comutare în 3 poziții cu un unghi de rotație de +/- 45° și un mecanism cu arc care revine automat din dreapta în centru. Mânerul standard alb asigură o manevrare ergonomică, în timp ce marginea gri conferă comutatorului un aspect elegant. Caracteristicile tehnice ale capului comutatorului selector Harmony XB5 ZB5AD801C0 sunt remarcabile. Conform dimensiunilor CAD, lățimea totală este de 29 mm, înălțimea este de 29 mm, iar adâncimea este de 46 mm, permițând o instalare compactă. Durata de viață mecanică impresionantă de 1.000.000 de cicluri de comutare este remarcabilă în industrie, făcându-l o alegere ideală pentru aplicații care necesită comutări frecvente. Comutatorul are un grad de protecție IP67 conform IEC 60529 și este, de asemenea, conform cu standardele NEMA 13 și NEMA 4X, ceea ce îl face rezistent atât la praf, cât și la apă. Caracteristicile sale remarcabile includ rezistența la spălarea cu presiune înaltă la 7.000.000 Pa la 55 °C de la o distanță de 0,1 m, precum și rezistența la impact IK06 conform IEC 50102. Capul comutatorului selector ZB5AD801C0 poate fi utilizat cu diverse coduri de asamblare electrică: C3, C4, C5, C6, C7, C8, C11, SF1 și SR1, ceea ce îl face extrem de flexibil pentru diferite cerințe de comutare. Intervalul de temperatură de funcționare al produsului este de -40...+70 °C, care se aplică și temperaturii de depozitare. Comutatorul este conform cu o serie de standarde internaționale, printre care: IEC 60947-1, IEC 60947-5-4, IEC 60947-5-1, UL 508, JIS C8201-5-1, CSA C22.2 Nr. 14 și JIS C8201-1, și are certificări DNV, CSA, BV, LROS și UL. Rezistența sa la vibrații este de 5 gn (f= 2...500 Hz) conform IEC 60068-2-6, în timp ce rezistența sa la șocuri este de 30 gn (durată 18 ms) și 50 gn (durată 11 ms) la o accelerație de jumătate de sinusoidă conform IEC 60068-2-27.
Schneider Electric Harmony XB5 - ZB5AD801C0 - cap comutator selector din plastic, Ø22, 3 poziții, revenire din dreapta spre centru, alb, margine gri date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului sau componentului: Cap comutator selector
Denumire scurtă a dispozitivului: ZB5
Material cadru: Plastic anodizat gri
Diametru de montare: 22 mm
Tip cap: Standard
Cantitate minimă de vânzare: 1
Forma capului unității indicatoare: Rotundă
Tip operator: Revenire cu arc de la dreapta la centru
Profil operator: Mâner standard alb
Informații privind poziția operatorului: 3 poziții +/- 45°
Date suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 46 mm
Durată de viață mecanică: 1.000.000 de cicluri
Denumirea stației: XALD 1...5 întrerupătoare, XALK 2...5 întrerupătoare
Cod compoziție electrică: C3, C4, C5, C6, C7, C8, C11, SF1, SR1 (configurații diferite pentru diferite dispuneri ale contactelor)
Descrierea dispozitivului: Element de bază
Mediu
Tratament de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40...70 °C
Temperatura aerului ambiant pentru funcționare: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP67 conform IEC 60529
Grad de protecție NEMA: NEMA 13, NEMA 4X Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK06 conform IEC 50102
Standarde și certificări
Standarde: IEC 60947-1, IEC 60947-5-4, IEC 60947-5-1, UL 508, JIS C8201-5-1, CSA C22.2 Nr. 14, JIS C8201-1
Certificări de produs: DNV, CSA, BV, LROS (Lloyds Register of Shipping), listat UL
Rezistență
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) la o accelerație semisinusoidală conform IEC 60068-2-27
Rezistență la impact: 50 gn (durată = 11 ms) la o accelerație semisinusoidală conform IEC 60068-2-27
