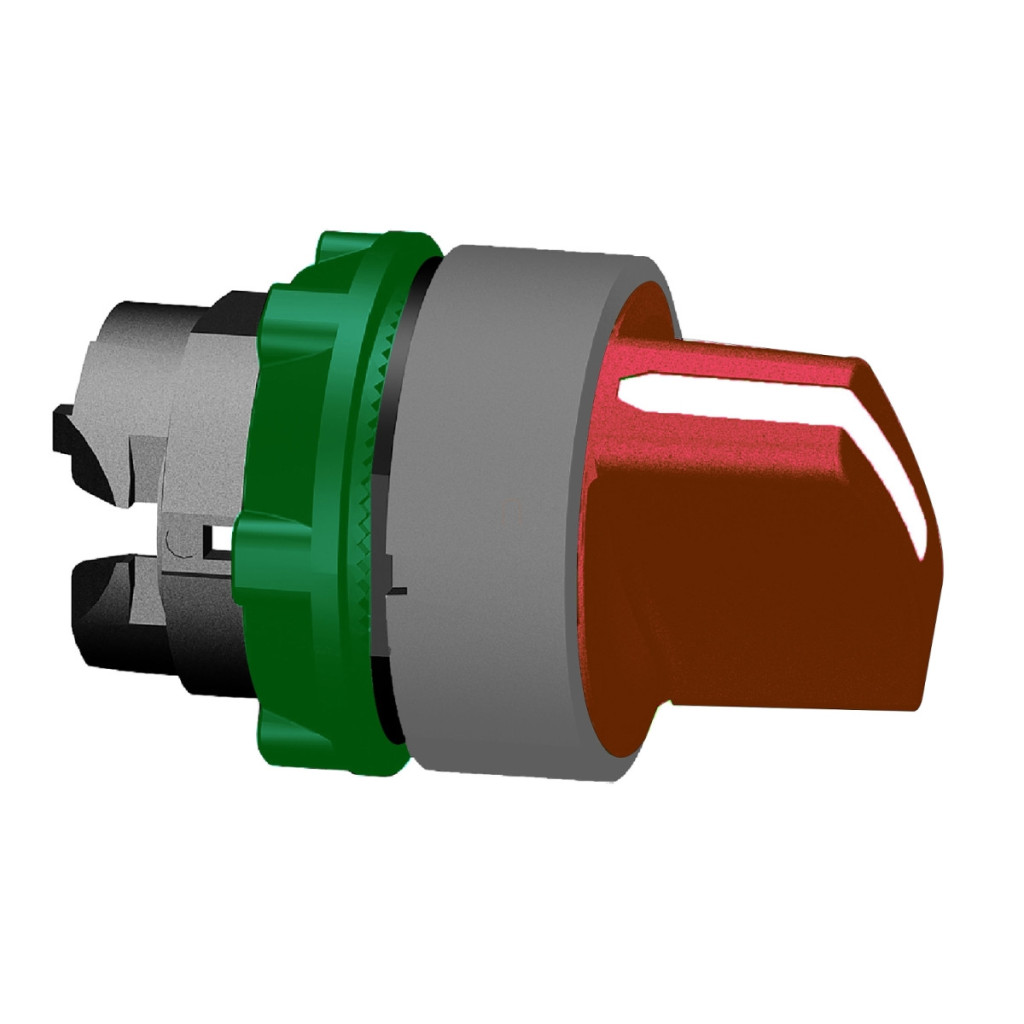

Capul comutatorului selector Schneider Electric Harmony XB5 (ZB5AD804C0) este o componentă industrială de calitate superioară, care oferă fiabilitate și durabilitate excelente în diverse medii industriale și sisteme de automatizare. Acest comutator selector compact din plastic, cu diametrul de 22 mm, este alegerea perfectă pentru dulapuri industriale, panouri de control și console de control pentru mașini, unde designul robust și funcționarea fiabilă sunt cerințe esențiale. Capul comutatorului selector ZB5AD804C0 are o placă frontală gri și un mâner standard roșu, oferind atât o vizibilitate excelentă, cât și o funcționare sigură. Produsul permite poziționarea în trei poziții (+/- 45°) și are o funcție de revenire automată care resetează comutatorul de la dreapta la centru după eliberare. Această funcție este deosebit de utilă în aplicații în care sunt necesare controlul momentane și revenirea automată la starea implicită, cum ar fi activarea funcțiilor temporare sau pornirea anumitor funcții ale mașinii pentru o perioadă scurtă de timp. Ca parte a gamei de produse Schneider Electric Harmony XB5, capul comutatorului selector ZB5AD804C0 oferă o gamă largă de opțiuni de configurare electrică: poate fi utilizat cu diverse blocuri de contact (blocuri simple și duble) care pot fi montate în față sau în spate. Produsul este compatibil cu C3, C4, C5, C6, C7, C8, C11, SF1 și SR1, ceea ce îl face flexibil pentru utilizare într-o varietate de aplicații de comutare. Comutatorul oferă o secvență precisă de contact în trei poziții (315°, 0°, 45°) cu stările NO/NC corespunzătoare, care sunt specificate în detaliu în documentație. Capul comutatorului selector ZB5AD804C0 are caracteristici tehnice remarcabile: grad de protecție IP67 conform IEC 60529, ceea ce înseamnă protecție completă împotriva prafului și protecție împotriva imersiei temporare în apă; protecție NEMA 13 și NEMA 4X; și rezistență la impact mecanic IK06. Produsul este extrem de durabil, cu o durată de viață mecanică de 1.000.000 de cicluri, și poate rezista la spălarea cu presiune înaltă la 7.000.000 Pa la 55 °C de la o distanță de 0,1 m. Domeniul larg de temperatură de funcționare, de la -40 la +70 °C, permite utilizarea sa într-o varietate de condiții de mediu. Capul comutatorului selector Schneider Electric Harmony XB5 ZB5AD804C0 este conform cu mai multe standarde internaționale, inclusiv IEC 60947-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 nr. 14, UL 508, JIS C8201-5-1 și JIS C8201-1. Produsul are certificări DNV, CSA, BV, LROS (Lloyds Register of Shipping) și UL, asigurând acceptarea și aplicabilitatea la nivel global în diverse industrii. În plus, comutatorul are o rezistență excelentă la vibrații (5 gn, f=2...500 Hz conform IEC 60068-2-6) și o rezistență remarcabilă la șocuri (30 gn până la 18 ms și 50 gn până la 11 ms pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27).
Date tehnice Schneider Electric Harmony XB5 ZB5AD804C0
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului: Cap comutator selector
Denumirea scurtă a dispozitivului: ZB5
Material placă frontală: Plastic, acoperire gri
Diametru de montare: 22 mm
Formă cap: Standard
Profil de control: Mâner standard roșu
Tip comutator: Revenire cu arc de la dreapta la centru
Număr de poziții de comutare: 3 poziții +/- 45°
Parametri tehnici
Dimensiuni CAD (L × Î × A): 29 mm × 29 mm × 46 mm
Durată de viață mecanică: 1.000.000 de cicluri
Grad de protecție IP: IP67 conform IEC 60529
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK06 conform IEC 50102
Rezistență la spălare cu presiune înaltă: 7.000.000 Pa la 55 °C, de la o distanță de 0,1 m
Compoziție electrică
Coduri de compoziție electrică:
C3: <6 contacte utilizând blocuri simple, montate frontal
C4: <6 contacte utilizând blocuri simple și duble, montate în față
C5: <5 contacte utilizând blocuri simple, montate în față
C6: <5 contacte utilizând blocuri simple și duble, montate în față
C7: <4 contacte utilizând blocuri simple, montate în față
C8: <4 contacte utilizând blocuri simple și duble, montate frontal
C11: <3 contacte utilizând blocuri simple, montate frontal
SF1: <3 contacte utilizând blocuri simple, montate frontal
SR1: <3 contacte utilizând blocuri simple, montate în spate
Caracteristici de mediu
Protecție: TH
Temperatură de depozitare: -40...70 °C
Temperatură de funcționare: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Certificate și standarde
Standarde aplicate: IEC 60947-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-5-1, UL 508, JIS C8201-1
Certificări de produs: DNV, CSA, BV, LROS (Lloyds Register of Shipping), listat UL
Rezistență mecanică
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
