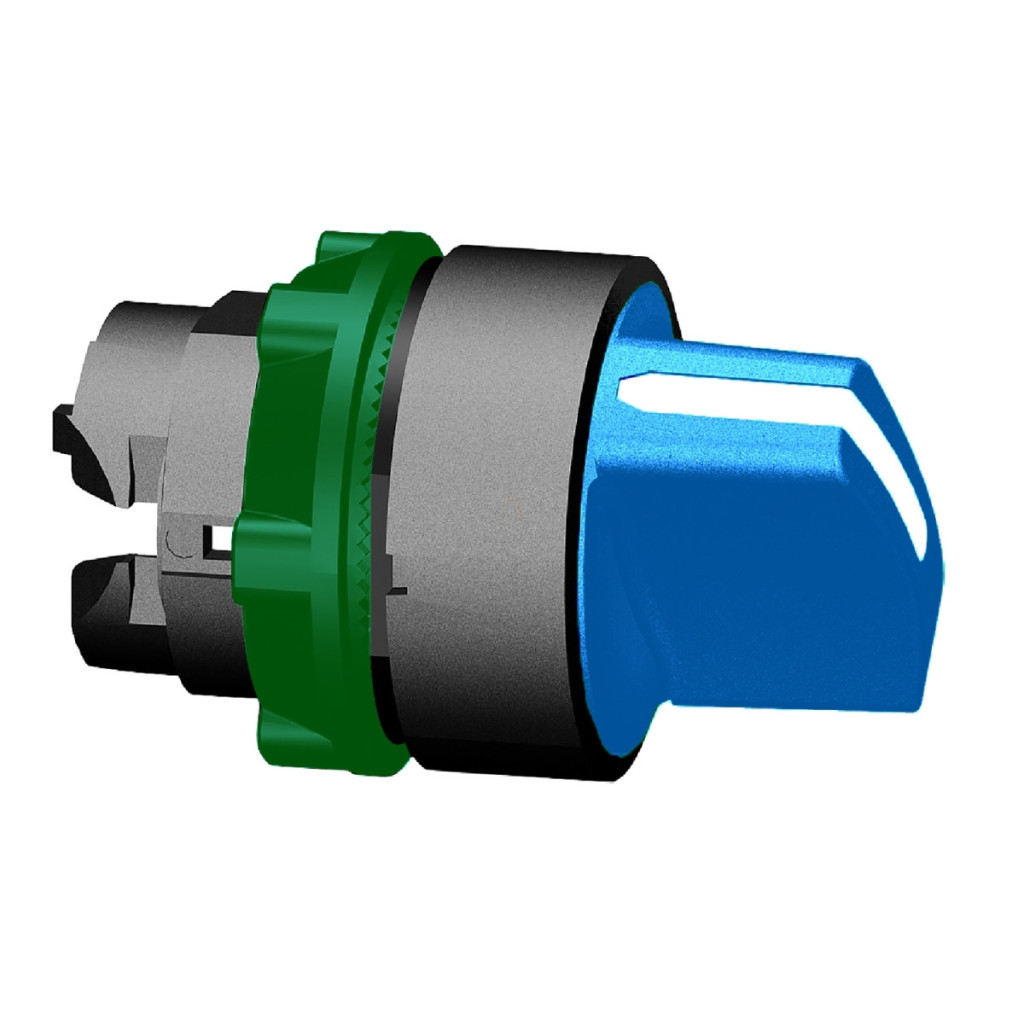

Capul comutatorului selector Schneider Electric Harmony XB5 este soluția perfectă pentru sistemele industriale de automatizare și control, oferind funcționalitate și fiabilitate unice. Ca parte a seriei Harmony XB5, modelul ZB5AD806 oferă toate avantajele elementelor de control de calitate superioară, oferind în același timp opțiuni de aplicare flexibile într-o varietate de medii industriale. Acest comutator selector albastru cu 3 poziții se potrivește într-un orificiu de montare de Ø22 mm și are un retur cu arc de la dreapta la centru. Cu o placă frontală și un cadru din plastic gri închis, dispozitivul poate fi rotit cu +/-45°, asigurând o funcționare precisă. Elementul de bază are formă circulară, asigurând un design ergonomic și o manipulare ușoară. Unitatea de cap cu mâner albastru standard se potrivește perfect în mediile industriale, oferind în același timp un feedback vizual clar cu privire la starea comutatorului. Parametrii tehnici ai capului comutatorului selector ZB5AD806 sunt impresionanți. Dispozitivul poate efectua 1 milion de cicluri de comutare, ceea ce înseamnă o durabilitate mecanică remarcabilă. Comutatorul are IP67, Protecție IP69 și IP69K conform IEC 60529, precum și clasificări NEMA 13 și NEMA 4X, ceea ce îl face foarte rezistent la praf, apă și chiar spălare cu presiune înaltă (până la 7000000 Pa la 55 °C, de la o distanță de 0,1 m). Clasa de rezistență la impact IK06 garantează rezistența la impactul mecanic. Comutatorul poate fi utilizat la temperaturi de funcționare și depozitare între -40 și +70 °C, asigurând o funcționare fiabilă chiar și în condiții de mediu extreme. Modulul ZB5AD806 poate fi utilizat cu diverse configurații electrice (conform codurilor C3, C4, C5, C6, C7, C8, C11, SF1, SR1), ceea ce oferă o mare flexibilitate pentru diferite aplicații. Produsul este conform cu mai multe standarde internaționale, inclusiv IEC 60947-1, IEC 60947-5-1, IEC 60947-5-4, CSA C22.2 Nr. 14, UL 508, JIS C8201-1 și JIS C8201-5-1, și este certificat de DNV, CSA, BV, LROS și UL. Rezistă la vibrații de 5 gn în intervalul 2-500 Hz și oferă o rezistență la impact de până la 30-50 gn, ceea ce reprezintă o performanță remarcabilă într-un mediu industrial. Capul comutatorului selector Harmony XB5 ZB5AD806 este alegerea ideală pentru panouri de control industriale, mașini, linii de producție automatizate, echipamente energetice și orice aplicație în care este necesar un element de control fiabil, durabil și precis. Produsul este compatibil cu stațiile din seriile Schneider Electric XALD și XALK, fiind ușor de integrat în sistemele existente. Dacă aveți nevoie de un comutator selector robust, durabil și fiabil, modelul Schneider Electric ZB5AD806 este alegerea perfectă.
Schneider Electric Harmony XB5 - ZB5AD806 - date tehnice ale capului comutatorului selector din plastic
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului: Cap comutator selector
Denumire scurtă a dispozitivului: ZB5
Material panou frontal: Plastic gri închis
Diametru de montare: 22 mm
Tip cap: Standard
Cantitate minimă comandă: 1
Forma capului unității indicatoare: Rotundă
Caracteristici de funcționare
Tip de funcționare: Revenire cu arc din dreapta spre centru
Design de funcționare: Mâner standard albastru
Informații despre poziție: 3 poziții +/- 45°
Dimensiuni
Lățime CAD: 29 mm
Înălțime CAD: 29 mm
Adâncime CAD: 46 mm
Performanță
Durată de viață mecanică: 1.000.000 de cicluri
Compatibilitate
Denumire stație: XALD 1...5 decupaje, XALK 2...5 decupaje
Condiții de mediu
Tratament de protecție: TH
Temperatura aerului ambiant de depozitare: -40...70 °C
Temperatura aerului ambiant de funcționare: -40...70 °C
Categorie de supratensiune: Clasa II, conform IEC 60536
Grad de protecție IP: IP67 conform IEC 60529, IP69 conform IEC 60529, IP69K
Grad de protecție NEMA: NEMA 13, NEMA 4X Rezistență la spălarea cu apă sub presiune: 7.000.000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK06 conform IEC 50102
Standarde și certificări
Standarde: IEC 60947-1, JIS C8201-5-1, CSA C22.2 Nr. 14, IEC 60947-5-4, UL 508, IEC 60947-5-1, JIS C8201-1 Certificări de produs: DNV, CSA, BV, LROS (Lloyds register of shipping), listat UL
Rezistență la mediu
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
