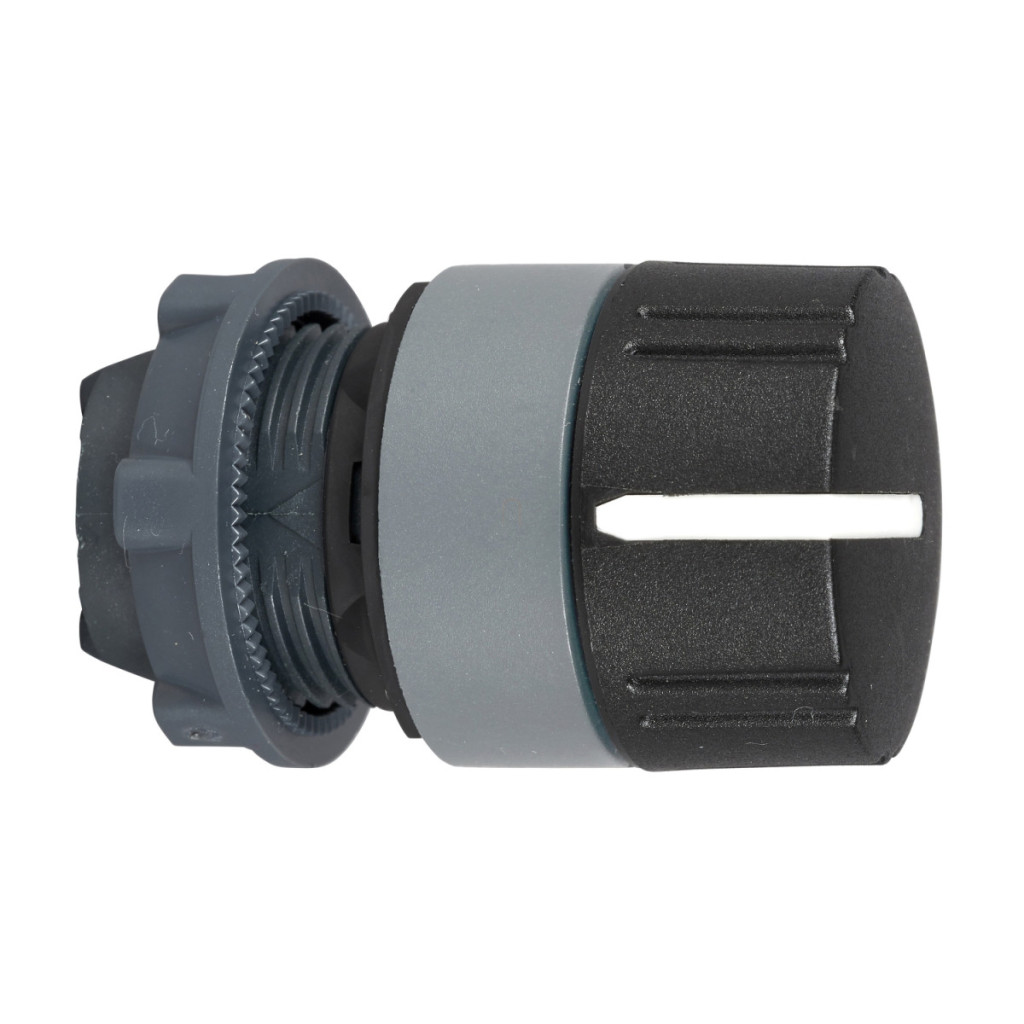

Gama de produse Schneider Electric Harmony XB5 Capul comutatorului selector ZB5AD89C0 este o componentă cheie în sistemele moderne de automatizare și control industrial. Acest comutator din plastic negru, cu diametrul de 22 mm, are o ramă gri care se potrivește perfect cerințelor estetice și tehnice ale gamei Harmony XB5. Designul cu 3 poziții (+/- 45°) și revenirea cu arc de la dreapta la centru a modelului ZB5AD89C0 oferă opțiuni de control flexibile pentru diverse aplicații industriale. Capul comutatorului selector ZB5AD89C0 este proiectat în principal pentru instalarea în panouri de control, dulapuri de comutație și echipamente industriale. Diametrul standard de montare de 22 mm facilitează instalarea și asigură compatibilitatea cu majoritatea panourilor de control industriale. O caracteristică specială a produsului este butonul negru striat, care nu numai că îi conferă un aspect estetic, dar garantează și o prindere bună și o manipulare sigură chiar și atunci când se poartă mănuși sau în condiții dificile. Marginea gri asigură o vizibilitate excelentă și o diferențiere clară între comenzile de pe panourile de control. Parametrii tehnici ai ZB5AD89C0 sunt impresionanți: comutatorul are o durată de viață mecanică de până la 1 milion de cicluri de comutare, ceea ce înseamnă o durabilitate remarcabilă chiar și în condiții de utilizare intensivă. Gradul de protecție IP67 asigură o protecție completă împotriva prafului și umezelii, în timp ce gradul IK06 garantează o rezistență adecvată la impact. Produsul poate fi utilizat într-un interval de temperatură ambiantă de la -40 °C la +70 °C, ceea ce asigură o versatilitate excepțională pentru utilizarea într-o varietate de medii industriale. Asamblarea electrică este flexibilă: comutatorul poate fi utilizat în mai multe configurații de coduri diferite (C3, C4, C5, C6, C7, C8, C11, SF1, SR1), permițând o serie de configurații de comutare diferite cu până la 6 contacte. Capul comutatorului selector Schneider Electric ZB5AD89C0 are certificări internaționale, inclusiv UL, CSA, BV, LROS și DNV, asigurând acceptarea globală și conformitatea cu reglementările stricte de siguranță. Este conform cu IEC 60947-5-1, IEC 60947-5-4, IEC 60947-1 și alte standarde relevante. Certificările NEMA 13 și NEMA 4X sporesc și mai mult aplicabilitatea produsului în diverse medii industriale. În plus, comutatorul are o rezistență excelentă la vibrații (5 gn, f=2...500 Hz) și la șocuri (30 gn până la 18 ms și 50 gn până la 11 ms), ceea ce îl face potrivit pentru utilizare chiar și în cele mai dure condiții industriale.
Schneider Electric Harmony XB5 - ZB5AD89C0 date tehnice
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului: Cap comutator selector
Denumire scurtă a produsului: ZB5
Material margine: Plastic, acoperire gri
Diametru de montare: 22 mm
Formă cap: Standard
Formă cap unitate indicator: Rotundă
Tip acționare: Revenire cu arc de la dreapta la centru
Design acționare: Buton negru zimțat
Poziții comutator: 3 poziții +/- 45°
Dimensiuni
Lățime totală: 29 mm
Înălțime totală: 29 mm
Adâncime totală: 46 mm
Date de performanță
Durată de viață mecanică: 1.000.000 de cicluri
Caracteristici electrice
Coduri de asamblare electrică: C3, C4, C5, C6, C7, C8, C11, SF1, SR1 (diverse aranjamente de contact)
Caracteristici de mediu
Protecție: IP67 conform IEC 60529
Protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălare cu presiune înaltă: 7.000.000 Pa la 55 °C, de la o distanță de 0,1 m
Protecție IK: IK06 conform IEC 50102
Temperatură de depozitare: -40...+70 °C Temperatura de funcționare: -40...+70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Standarde și certificări
Standarde: UL 508, CSA C22.2 Nr. 14, JIS C8201-5-1, IEC 60947-5-1, IEC 60947-5-4, IEC 60947-1, JIS C8201-1
Certificări de produs: DNV, CSA, BV, LROS, UL
Rezistență mecanică
Rezistență la vibrații: 5 gn (f=2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată=18 ms) și 50 gn (durată=11 ms) la o accelerație de jumătate de undă sinusoidală conform IEC 60068-2-27
