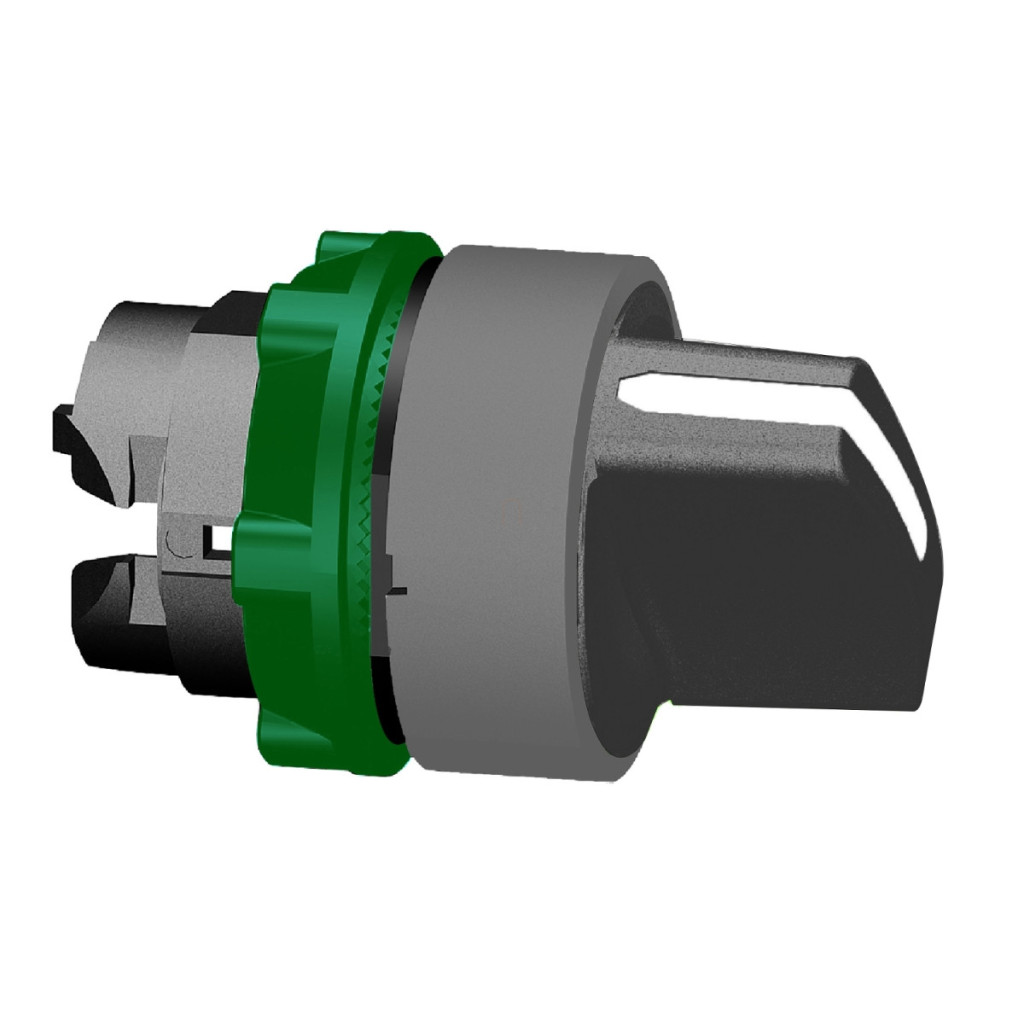

Capul comutatorului selector din plastic ZB5AD8C0 din gama Harmony XB5 de la Schneider Electric este un component industrial de înaltă calitate, fiind alegerea perfectă pentru panouri de control, interfețe de mașini și diverse aplicații industriale. Ca parte a seriei Harmony XB5, acest comutator selector premium întruchipează fiabilitatea și durata lungă de viață în domeniul automatizării industriale. Capul comutatorului selector ZB5AD8C0 poate fi montat într-o gaură standard de 22 mm, asigurând compatibilitatea cu standardele industriale cu o gamă largă de panouri de control și echipamente. Produsul are 3 poziții de funcționare cu un interval de rotație de ±45° și revenire cu arc de la dreapta la centru. Această caracteristică este deosebit de utilă în aplicații în care este necesară resetarea automată a comutatorului pentru siguranță sau controlul adecvat al procesului. Mânerul standard negru și cadrul din plastic gri nu numai că oferă un aspect estetic, dar conferă și durabilitate produsului pentru utilizarea zilnică în medii industriale. Parametrii tehnici ai capului comutatorului selector ZB5AD8C0 sunt impresionanți. Produsul are protecție IP67 conform IEC 60529, ceea ce înseamnă protecție completă împotriva prafului și protecție împotriva imersiei temporare în apă. De asemenea, are clasificări NEMA 13 și NEMA 4X, asigurând o funcționare fiabilă într-o varietate de condiții de mediu. Prezintă o rezistență remarcabilă la spălarea cu presiune înaltă, până la 7.000.000 Pa la 55 °C de la o distanță de 0,1 metri. Clasa de rezistență la impact IK06 oferă o protecție mecanică suplimentară pentru produs. Produsul poate fi utilizat într-un interval de temperatură extrem de larg: de la -40 °C la +70 °C, atât în condiții de depozitare, cât și de funcționare, ceea ce garantează o funcționare fiabilă chiar și în medii extreme. Capul comutatorului selector Schneider Electric ZB5AD8C0 are o durată de viață mecanică remarcabilă de 1.000.000 de cicluri, asigurând o funcționare fiabilă pe termen lung, chiar și în cazul operațiunilor de comutare frecvente. Poate fi utilizat cu diferite configurații de contact, care sunt indicate prin coduri de asamblare electrică (C3, C4, C5, C6, C7, C8, C11, SF1, SR1). Aceste coduri indică diferite aranjamente ale blocurilor de contact, permițând utilizarea a până la 6 contacte în diverse combinații, cu montare frontală sau posterioară. Produsul este compatibil cu stații cu întrerupătoare XALD 1-5 și XALK 2-5, mărind și mai mult gama de aplicații posibile. Capul comutatorului selector ZB5AD8C0 este conform cu numeroase standarde și certificări internaționale, inclusiv IEC 60947-5-1, IEC 60947-1, IEC 60947-5-4, CSA C22.2 nr. 14, UL 508, JIS C8201-5-1 și JIS C8201-1. De asemenea, are certificări de produs DNV, CSA, BV, LROS (Lloyds register of shipping) și UL, garantând calitatea și conformitatea la nivel mondial. Comutatorul are o rezistență excelentă la vibrații (5 gn, f= 2-500 Hz conform IEC 60068-2-6) și o rezistență remarcabilă la șocuri (30 gn pentru 18 ms și 50 gn pentru 11 ms în cazul accelerației cu semiondă sinusoidală conform IEC 60068-2-27), ceea ce sporește și mai mult fiabilitatea acestuia chiar și în cele mai dure condiții industriale.
ZB5AD8C0 Date tehnice
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului sau componentului: Pentru comutator selector de cap
Denumirea scurtă a dispozitivului: ZB5
Material cadru: Plastic, culoare gri
Diametru de montare: 22 mm
Tip cap: Standard
Formă cap unitate de semnalizare: Rotundă
Tipul actuatorului: Revenire cu arc de la dreapta la centru
Profilul actuatorului: Mâner standard negru
Informații privind poziția actuatorului: 3 poziții +/- 45°
Informații suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 46 mm
Durată de viață mecanică: 1.000.000 de cicluri
Denumirea stației: XALD 1...5 decuplări, XALK 2...5 întrerupătoare
Afișaj dispozitiv: Element de bază
Caracteristici de mediu
Tratament de protecție: TH
Temperatura ambiantă în timpul depozitării: -40…70 °C
Temperatura ambiantă în timpul funcționării: -40…70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP67 conform IEC 60529
Grad de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK06 conform IEC 50102
Standarde și certificări
Standarde: IEC 60947-5-1, CSA C22.2 Nr. 14, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-4, UL 508, JIS C8201-1
Certificări de produs: DNV, CSA, BV, LROS (Lloyds Register of Shipping), listat UL
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
