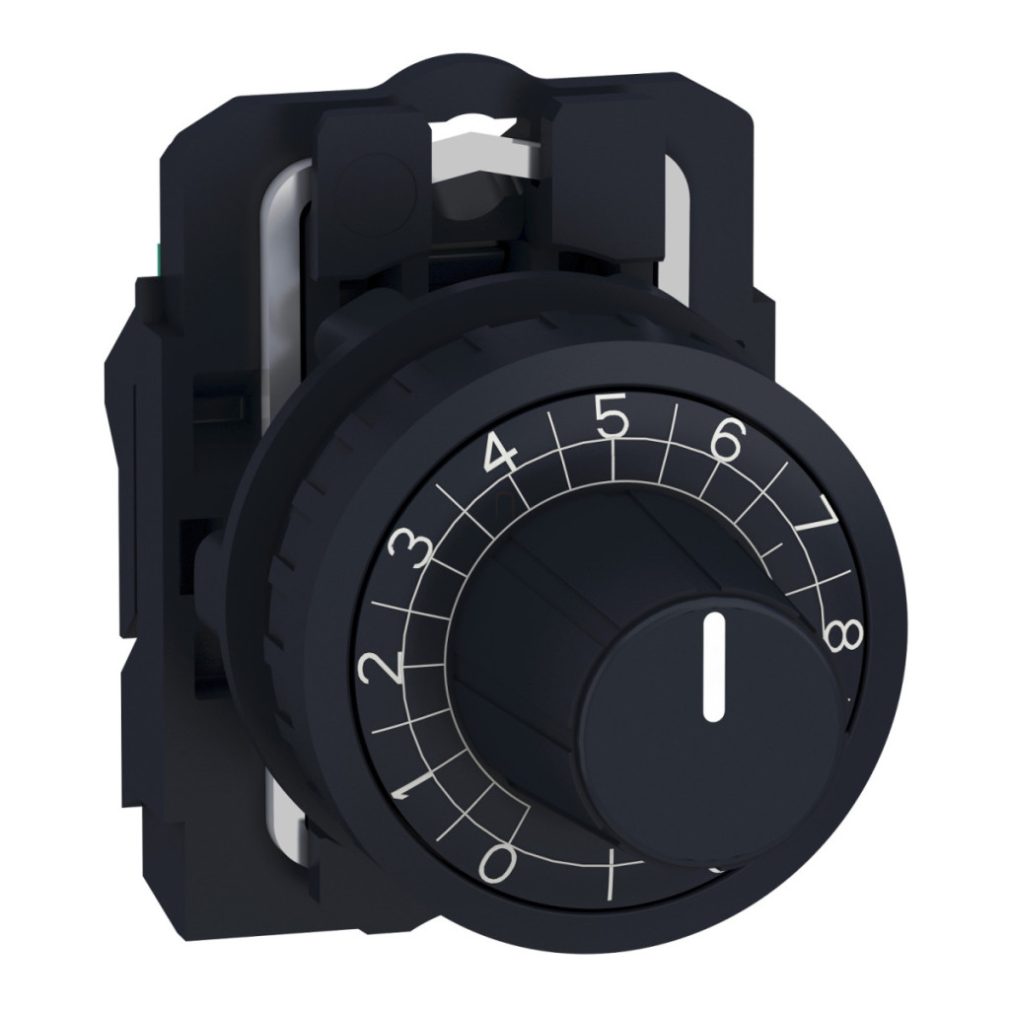

Capul potențiometrului Schneider Electric Harmony XB5 (ZB5AD912) este un element de control industrial profesional care oferă o calitate și o fiabilitate excelente în aplicații de automatizare și control. Acest element de control din plastic de culoare gri închis, cu un diametru de 22 mm, este alegerea perfectă pentru sarcini de reglare de precizie în medii industriale în care controlul precis este important. ZB5AD912 este un element de bază care poate fi utilizat cu un ax cu diametrul de 6 mm și este echipat cu un buton rotativ zimțat, marcat cu alb. Unitatea de control rotundă oferă o protecție remarcabilă: are un grad de protecție IP66 în conformitate cu IEC 60529, care asigură protecție împotriva prafului și a jeturilor puternice de apă. De asemenea, are clasele NEMA 13 și NEMA 4X și oferă rezistență mecanică la impact IK03. Produsul poate rezista la spălare cu presiune înaltă (7000000 Pa) la 55 °C de la o distanță de 0,1 metri, ceea ce este deosebit de util în medii în care este necesară curățarea regulată. Capul potențiometrului ZB5AD912 funcționează în mod fiabil chiar și în condiții de temperatură extremă, cu un interval de temperatură de funcționare și depozitare de la -40 °C la +70 °C. Produsul este clasificat ca protecție tactilă clasa II conform IEC 60536, ceea ce înseamnă o siguranță sporită pentru utilizatori. Schneider Electric ZB5AD912 este conform cu numeroase standarde internaționale, printre care: JIS C8201-5-1, IEC 60947-1, IEC 60947-5-1, UL 508, IEC 60947-5-4, IEC 60947-5-5, CSA C22.2 nr. 14 și JIS C8201-1. Produsul a fost certificat de organisme de certificare renumite, precum DNV, CSA, BV, LROS (Lloyds Register of Shipping) și este, de asemenea, listat de UL. Capul potențiometrului Schneider Electric Harmony XB5 ZB5AD912 are o rezistență excelentă la vibrații, cu o valoare de 5 gn (f= 2...500 Hz) în conformitate cu standardul IEC 60068-2-6. Rezistența sa la șocuri este, de asemenea, remarcabilă: 30 gn (durată = 18 ms) și 50 gn (durată = 11 ms) pentru accelerația semiondulei conform IEC 60068-2-27. Produsul este ușor de instalat și poate fi integrat cu ușurință în diverse dulapuri de comutație și panouri de control, conform instrucțiunilor de decupare a panoului detaliate în documentație. ZB5AD912 poate fi utilizat cu cabluri cu clemă sau conector, precum și cu conectori Faston, respectând distanțele de instalare specificate în fișa tehnică. Pentru comutatoarele selector și butoanele de oprire de urgență, recomandăm utilizarea plăcii anti-rotație ZB5AZ902.
Schneider Electric Harmony XB5 - ZB5AD912 - cap potențiometru din plastic și suport de montare, Ø22, negru date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Cap potențiometru + bază de montare
Denumirea scurtă a dispozitivului: ZB5
Materialul panoului frontal: Plastic gri închis
Diametru de montare: 22 mm
Tip cap: Standard
Compatibilitate produs: Pentru arbori Ø 6 mm
Forma capului unității indicatoare: Rotundă
Profil de control: Buton zimțat cu marcaj alb
Informații suplimentare
Descrierea dispozitivului: Element de bază
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Caracteristici de mediu
Tratament de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40...70 °C
Temperatura aerului ambiant pentru funcționare: -40...70 °C
Clasa de protecție împotriva șocurilor electrice: Clasa II, conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK03 conform IEC 50102
Standarde și certificări
Standarde: JIS C8201-5-1, IEC 60947-1, IEC 60947-5-1, UL 508, IEC 60947-5-4, IEC 60947-5-5, CSA C22.2 Nr. 14, JIS C8201-1
Certificări de produs: DNV, CSA, BV, LROS (Lloyds Register of Shipping), listat UL
Proprietăți mecanice
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) la o accelerație de jumătate de undă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) la o accelerație de jumătate de undă sinusoidală conform IEC 60068-2-27
Informații privind montarea
Produsul poate fi montat într-o gaură de 22 mm. Diametrul recomandat al orificiului: Ø22,5 mm. Atunci când montați mai multe produse unul lângă altul, distanțele minime sunt: 40×30 mm (a×b) pentru conectori cu șurub sau cu mufă, 45×32 mm (a×b) pentru conectori Faston. Pentru comutatoarele selector și butoanele de oprire de urgență, recomandăm utilizarea plăcii anti-rotație ZB5AZ902.
