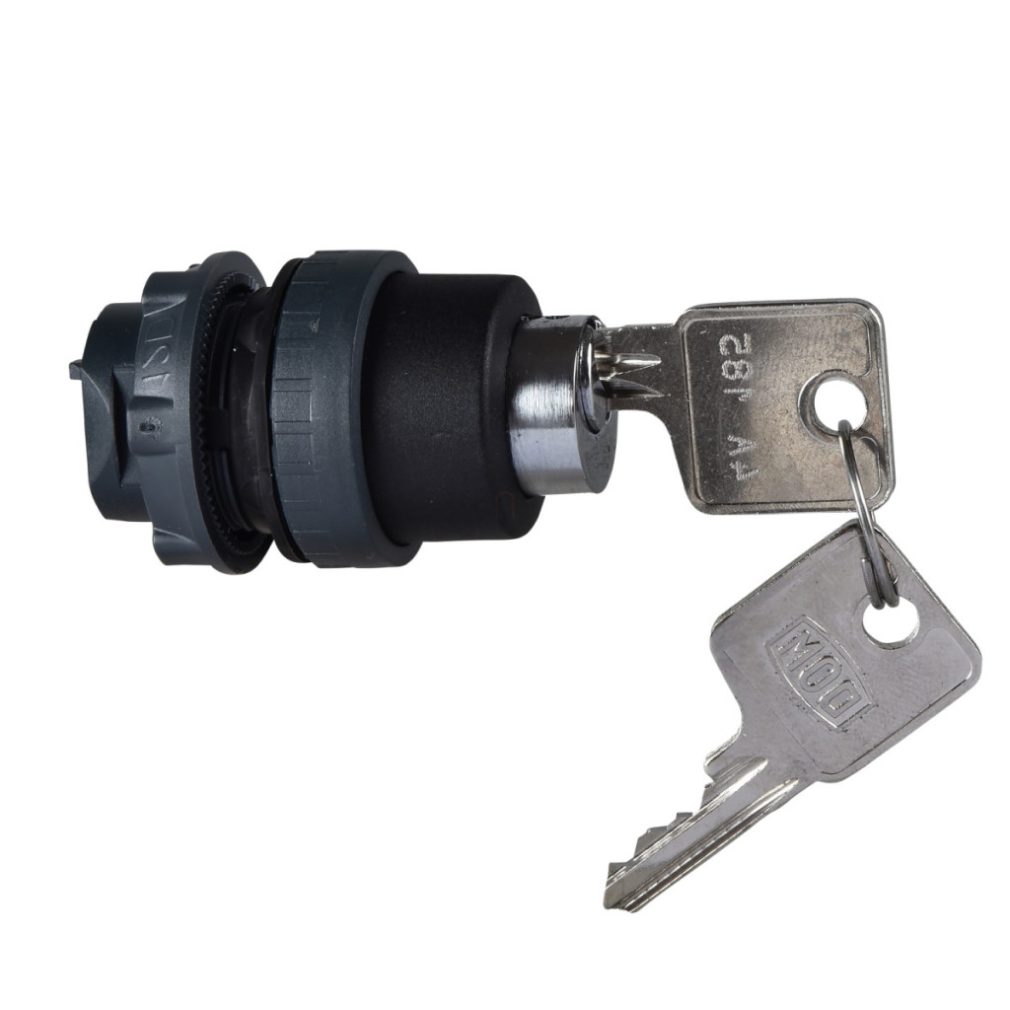

Schneider Electric Harmony XB5 ZB5AFDC este un cap de buton cu tastatură de înaltă calitate, care oferă performanțe și durabilitate remarcabile în categoria dispozitivelor de control industrial fiabile. Acest cap de buton neiluminat, cu diametrul de 22 mm, este alegerea ideală pentru funcții de siguranță și aplicații în care prevenirea accesului neautorizat este crucială. Modelul ZB5AFDC face parte din gama de produse Harmony XB5, care oferă o selecție largă de butoane industriale Schneider Electric. Acest cap de comutator cu cheie are un sistem de blocare de tip Dom 4A185 și este fabricat cu un cadru din plastic gri închis. Cheia poate fi setată în trei poziții diferite și are un principiu de funcționare de tip „apăsați și rotiți pentru a elibera”. Dispozitivul este echipat cu o caracteristică specială de siguranță: cheia poate fi scoasă numai în poziția de repaus, ceea ce sporește și mai mult protecția sistemului împotriva interferențelor neautorizate. ZB5AFDC are o formă rotundă și un cap standard și poate fi utilizat într-o varietate de medii, deoarece gradul său de protecție IP66 oferă o protecție excelentă împotriva prafului și a jeturilor de apă de înaltă presiune. În plus, este conform cu standardele NEMA 13 și NEMA 4X, demonstrând și mai mult versatilitatea sa într-o varietate de medii industriale. Comutatorul poate rezista la un jet de apă de 7000000 Pa la 55 °C de la o distanță de 0,1 metri. Clasa IK03 oferă protecție mecanică împotriva impacturilor externe. Caracteristicile tehnice ale produsului includ o durată de viață mecanică de 500.000 de cicluri, ceea ce garantează o funcționare fiabilă pe termen lung. Capul comutatorului poate fi utilizat la temperaturi de funcționare cuprinse între -25 °C și +70 °C, iar intervalul de temperatură de depozitare este cuprins între -40 °C și +70 °C. Comutatorul aparține clasei II de protecție a contactelor electrice conform IEC 60536. Rezistența sa la vibrații este de 5 gn (f= 2...500 Hz) conform IEC 60068-2-6, în timp ce rezistența sa la șocuri este de 30 gn (durată = 18 ms) și 50 gn (durată = 11 ms) pentru accelerația semiondulei sinusoidale conform IEC 60068-2-27. ZB5AFDC este conform cu numeroase standarde internaționale, printre care: IEC 60947-5-5, JIS C8201-5-1, IEC 60947-5-1, UL 508, IEC 60947-1, CSA C22.2 nr. 14, IEC 60947-5-4 și JIS C8201-1. Produsul are, de asemenea, certificate GL, CSA, UL, DNV, BV, LROS (Lloyds register of shipping) și RINA, care dovedesc fiabilitatea și calitatea sa superioară. Comutatorul poate fi utilizat cu diverse configurații electrice, inclusiv codurile C12, C15, SF1, SR1 și C13, care corespund diferitelor configurații de contact, ceea ce îl face flexibil pentru utilizarea în diverse sarcini de control.
Schneider Electric Harmony XB5 - ZB5AFDC - cap de comutator cu cheie din plastic, Ø22, cheie 4A185, detașabil și blocabil în poziția de repaus Date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Cap pentru buton neiluminat
Denumirea scurtă a dispozitivului: ZB5
Materialul plăcii frontale: Plastic gri închis
Diametru de montare: 22 mm
Forma capului: Rotundă
Tip acționare: Apăsare-rotire
Profil acționare: Comutator cu cheie
Tip blocare: Dom 4A185
Poziție extragere cheie: În poziție de repaus
Poziție fixare: În poziție de repaus
Dimensiuni și date mecanice
Lățime CAD: 29 mm
Înălțime CAD: 29 mm
Adâncime CAD: 62 mm
Durată de viață mecanică: 500.000 de cicluri
Asamblare electrică
Cod C12: <6 contacte montate pe panoul frontal folosind blocuri simple
Cod C15: <1 contact montat pe panoul frontal folosind blocuri simple
Cod SF1: <3 contacte, montat frontal folosind blocuri simple
Cod SR1: <3 contacte, montat posterior folosind blocuri simple
Cod C13: <6 contacte, montat frontal folosind blocuri simple și duble
Caracteristici de mediu
Tratament de protecție: TH
Temperatura ambiantă de depozitare: -40…70 °C
Temperatura ambiantă de funcționare: -25…70 °C
Clasa de protecție electrică la atingere: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
Grad de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălarea cu apă sub presiune: 7.000.000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK03 conform IEC 50102
Standarde și certificări
Standarde: IEC 60947-5-5, JIS C8201-5-1, IEC 60947-5-1, UL 508, IEC 60947-1, CSA C22.2 Nr. 14, IEC 60947-5-4, JIS C8201-1 Certificări de produs: GL, CSA, UL, DNV, BV, LROS (Lloyds register of shipping), RINA
Rezistență la vibrații și șocuri
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
