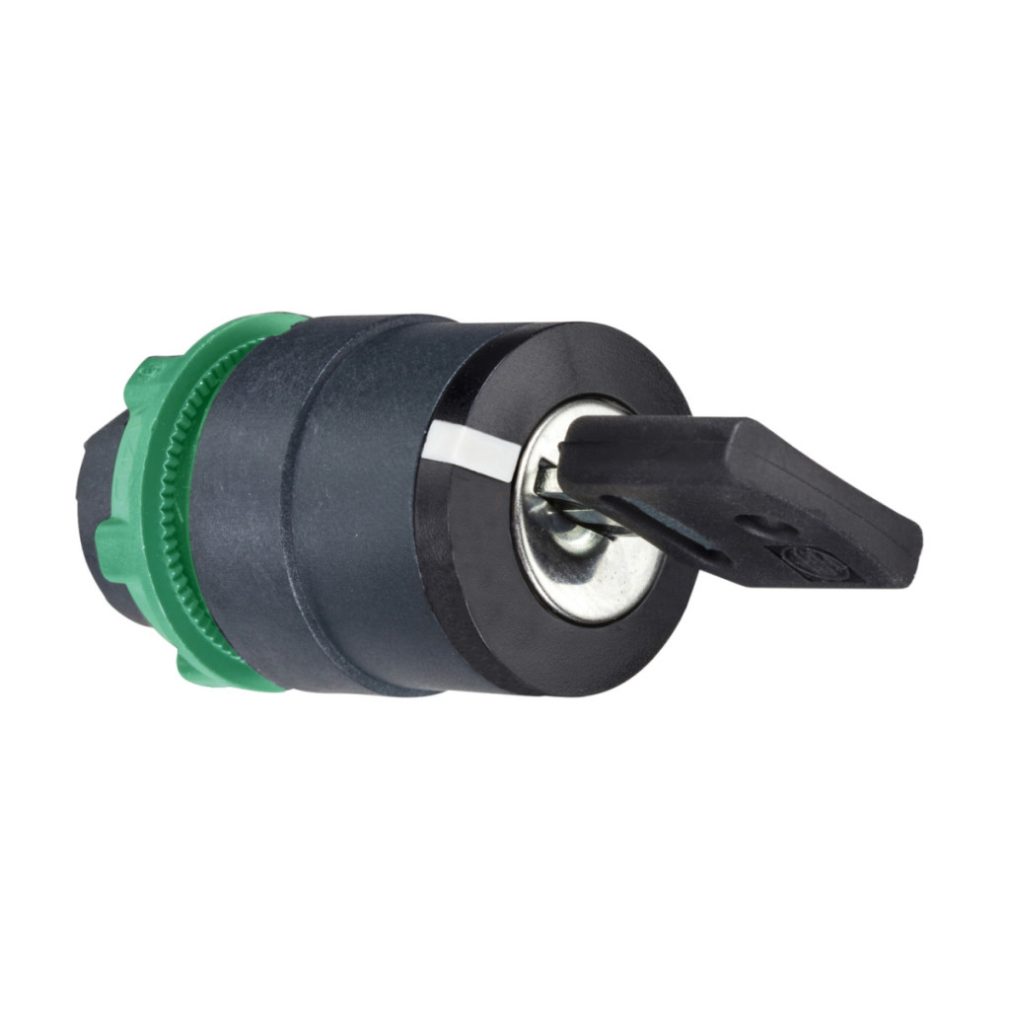

Capul comutatorului selector Schneider Electric Harmony XB5 (ZB5AG02D) este un element de control industrial de calitate profesională, care reprezintă alegerea perfectă pentru diverse aplicații de automatizare și control. Acest cap comutator din plastic negru asigură o fiabilitate ridicată și o durată lungă de viață chiar și în cele mai exigente medii industriale. Modelul ZB5AG02D face parte din populara familie de produse Harmony XB5 de la Schneider Electric, cunoscută pentru calitatea și durabilitatea sa ridicate. Comutatorul are un diametru standard de montare de 22 mm, ceea ce îl face ușor de instalat în sistemele existente sau în panourile de control noi. Comutatorul are un design cu 2 poziții și o rotație de 90°, permițând utilizatorilor să comute clar între două stări de funcționare diferite. Comutatorul cu cheie negru are un sistem de blocare de tip Dom 8D1, care sporește securitatea, deoarece numai persoanele care dețin cheia corectă pot acționa comutatorul. Cheia poate fi scoasă numai în poziția din dreapta, ceea ce reprezintă o caracteristică de securitate suplimentară pentru a preveni manipularea neautorizată. Parametrii tehnici remarcabili ai produsului includ o durabilitate mecanică excepțională, care permite până la 1.000.000 de cicluri de comutare. Capul comutatorului selector ZB5AG02D oferă o protecție excelentă împotriva influențelor mediului, confirmată de clasele de protecție IP66, IP67, IP69 și IP69K. Aceasta înseamnă că este complet rezistent la praf și apă și poate rezista la spălarea cu presiune înaltă (7.000.000 Pa la 55 °C de la o distanță de 0,1 m). De asemenea, este conform cu standardele NEMA 13 și NEMA 4X, iar clasa IK06 indică rezistența sa la impact. Produsul poate fi utilizat într-un interval de temperatură de la -40 °C la +70 °C, asigurând o funcționare fiabilă chiar și în condiții de mediu extreme. În ceea ce privește caracteristicile electronice, este compatibil cu mai multe coduri de asamblare electrică (C3, C4, C5, C6, C7, C8, C11, C15, SF1, SR1), permițând o utilizare versatilă în diverse configurații de control. Comutatorul selector Schneider Electric ZB5AG02D este conform cu numeroase standarde internaționale, inclusiv UL 508, IEC 60947-5-4, JIS C8201-5-1, IEC 60947-1, CSA C22.2 Nr. 14, IEC 60947-5-1 și JIS C8201-1. De asemenea, are mai multe certificări internaționale, precum DNV, CSA, BV, LROS (Lloyds Register of Shipping) și UL. Produsul are, de asemenea, o rezistență remarcabilă la vibrații și șocuri, rezistând la vibrații de 5 gn (f=2...500 Hz) conform IEC 60068-2-6, precum și șocuri semisinusoidale de 30 gn (18 ms) și 50 gn (11 ms) conform IEC 60068-2-27.
Schneider Electric Harmony XB5 - ZB5AG02D - date tehnice privind capul comutatorului selector din plastic
Date de bază
Familia de produse: Harmony XB5
Tipul produsului: Cap comutator selector cu cheie
Denumire scurtă: ZB5
Material placă frontală: Plastic gri închis
Diametru de montare: 22 mm
Formă cap: Rotundă
Mod de funcționare: Poziție fixă (rămâne în poziție)
Profil de funcționare: Comutator cu cheie negru
Informații despre poziție: 2 poziții 90°
Tip de blocare: Dom 8D1
Poziție de scoatere a cheii: Partea dreaptă
Caracteristici mecanice
Lățime totală (CAD): 29 mm
Înălțime totală (CAD): 29 mm
Adâncime totală (CAD): 72 mm
Durată de viață mecanică: 1.000.000 de cicluri de comutare
Opțiuni de montare
Stații compatibile: XALD 1...5 decupaje, XALK 2...5 decupaje
Cod de asamblare electrică: C3, C4, C5, C6, C7, C8, C11, C15, SF1, SR1
Parametri de mediu
Grad de protecție: TH
Temperatură de depozitare: -40...70 °C
Temperatură de funcționare: -40...70 °C
Categorie de supratensiune: Clasa II (IEC 60536)
Protecție IP: IP66, IP67, IP69, IP69K (IEC 60529)
Protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălare cu presiune înaltă: 7.000.000 Pa la 55 °C, distanță: 0,1 m
Protecție IK: IK06 (IEC 50102)
Standarde și certificări
Standarde: UL 508, IEC 60947-5-4, JIS C8201-5-1, IEC 60947-1, CSA C22.2 Nr. 14, IEC 60947-5-1, JIS C8201-1
Certificări de produs: DNV, CSA, BV, LROS (Lloyds Register of Shipping), listat UL
Rezistență
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semisinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semisinusoidală conform IEC 60068-2-27
