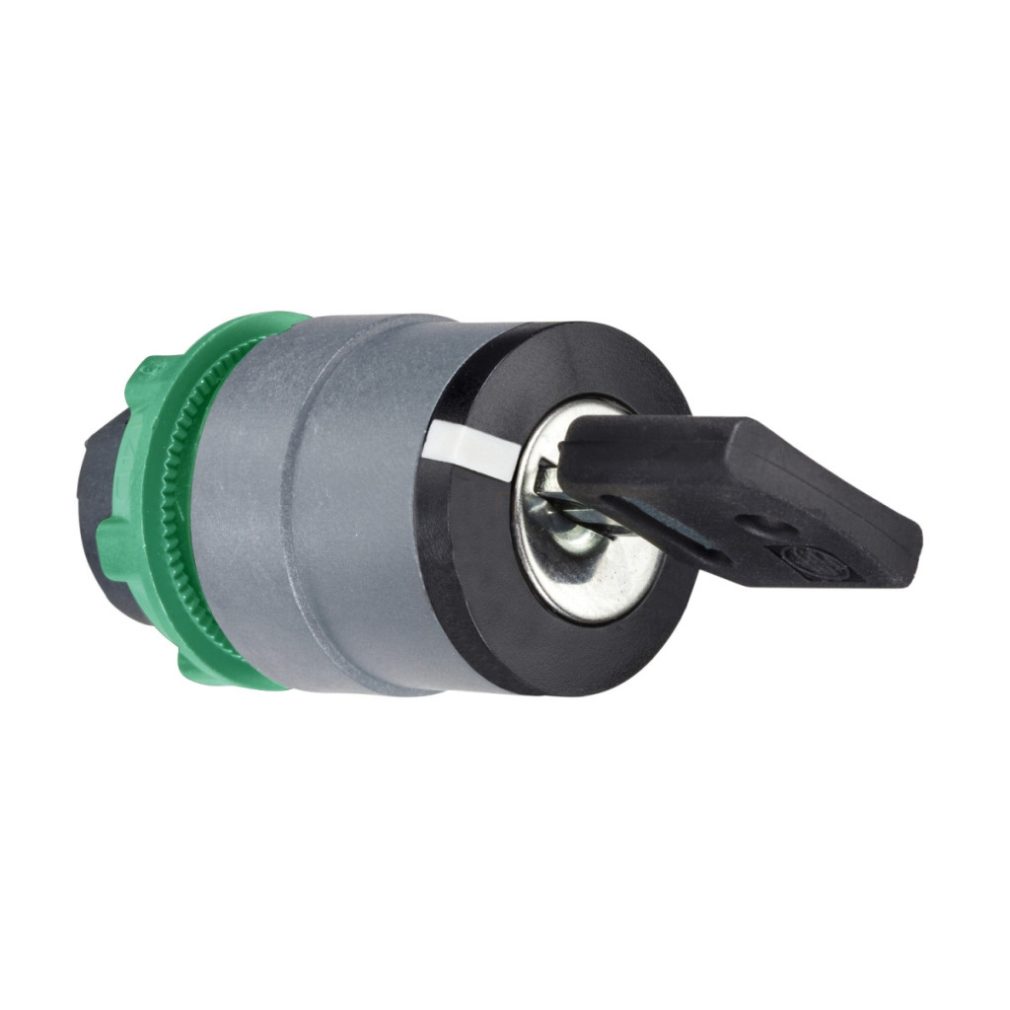

Capul comutatorului cu cheie ZB5AG05C0 din gama de produse Harmony XB5 de la Schneider Electric este un comutator industrial extrem de versatil și fiabil, care poate fi utilizat într-o gamă largă de aplicații de control. Acest comutator din plastic negru, cu diametrul de 22 mm, acționat cu o tastă 455, oferă o soluție profesională în zonele în care pozițiile de comutare trebuie restricționate sau protejate. Comutatorul selector ZB5AG05C0 are trei poziții, care pot fi schimbate cu o rotație de +/- 45 de grade. Comutatorul funcționează cu revenire prin arc de la dreapta la centru, în timp ce cheia poate fi îndepărtată în pozițiile din stânga și din centru, oferind o siguranță suplimentară împotriva operării neautorizate. Placa frontală gri (cadru) oferă un aspect estetic, integrându-se armonios în mediul industrial. Capul comutatorului este rotund și poate fi montat într-un orificiu standard de 22 mm. Parametrii tehnici ai capului comutatorului selector Schneider Electric ZB5AG05C0 sunt impresionanți: are o durată de viață mecanică de 1.000.000 de cicluri de comutare, ceea ce înseamnă o durabilitate excepțională chiar și în condiții de utilizare intensivă. Produsul are un grad de protecție IP66 și IP67 conform IEC 60529 și este, de asemenea, conform cu standardele NEMA 13 și NEMA 4X. Acest nivel ridicat de protecție permite utilizarea comutatorului în condiții dificile, chiar și în prezența prafului și umezelii. Dispozitivul este, de asemenea, rezistent la curățarea cu un aparat de spălat cu presiune înaltă la 7.000.000 Pa la 55 °C de la o distanță de 0,1 m, ceea ce este deosebit de avantajos în industriile în care curățarea regulată este esențială. Domeniul larg de temperatură de funcționare (-40...+70 °C) al capului comutatorului selector ZB5AG05C0 permite utilizarea acestuia în condiții de mediu extreme. Rezistența sa la șocuri este remarcabilă: funcționează corect chiar și sub o accelerație semionduală de 30 gn (durată de 18 ms) și 50 gn (durată de 11 ms), în conformitate cu standardul IEC 60068-2-27. Rezistența sa la vibrații este de 5 gn (f= 2...500 Hz) în conformitate cu IEC 60068-2-6. Produsul aparține categoriei de supratensiune II conform IEC 60536 și are protecție mecanică IK06 conform IEC 50102. Capul comutatorului ZB5AG05C0 poate fi utilizat cu diverse configurații electrice: suportă configurații electrice cu codurile C3, C4, C5, C6, C7, C8, C11, SF1 și SR1, ceea ce oferă o mare flexibilitate în proiectare. Comutatorul are diverse opțiuni de conectare: poate fi utilizat cu terminale cu șurub, conectori plug-in, conectori Faston sau pe o placă de circuit imprimat. Această versatilitate permite integrarea produsului în aproape orice sistem de control. Capul comutatorului selector cu cheie Schneider Electric ZB5AG05C0 este alegerea perfectă pentru aplicații în care siguranța, fiabilitatea și durata lungă de viață sunt esențiale.
Schneider Electric Harmony XB5 - ZB5AG05C0 - cap comutator selector din plastic, Ø22, 455 cheie, poziții stânga și centru detașabile, retur dreapta, 3 poziții, gri p. date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului sau al componentei: Cap comutator selector cu cheie
Denumirea scurtă a dispozitivului: ZB5
Materialul plăcii frontale: Plastic gri
Diametru de montare: 22 mm
Tipul capului: Standard
Forma capului unității indicatoare: Rotundă
Tip operator: Revenire cu arc de la dreapta la centru
Profil operator: Comutator cu cheie negru
Informații privind poziția operatorului: 3 poziții +/- 45°
Tip cheie: Cheie 455
Poziții de îndepărtare a cheii: Stânga și centru
Date tehnice
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 72 mm
Durată de viață mecanică: 1.000.000 de cicluri Denumirea stației: XALD 1...5 întreruperi, XALK 2...5 întreruperi Coduri de asamblare electrică <6 contacte montate pe panoul frontal folosind blocuri simple și duble
C5: <5 contacte montate pe panoul frontal folosind blocuri simple
C6: <5 contacte montate pe panoul frontal folosind blocuri simple și duble
C7: <4 contacte montate pe panoul frontal folosind blocuri simple
C8: <4 contacte montate pe panoul frontal folosind blocuri simple și duble
C11: <3 contacte montate pe panoul frontal folosind blocuri simple
C3: <6 contacte montate pe panoul frontal folosind blocuri simple
SF1: <3 contacte montate pe panoul frontal folosind blocuri simple
SR1: <3 contacte, blocuri simple, montate pe panoul din spate
Caracteristici de mediu
Protecție: TH
Temperatura ambiantă de funcționare: -40...70 °C
Temperatura ambiantă de depozitare: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67
Grad de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălarea cu apă sub presiune: 7.000.000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK06 conform IEC 50102
Standarde și certificări
Standarde: UL 508, CSA C22.2 nr. 14, IEC 60947-1, IEC 60947-5-1, JIS C8201-5-1, IEC 60947-5-4, JIS C8201-1
Certificări de produs: DNV, CSA, BV, LROS (Lloyds Register of Shipping), listat UL
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27.
