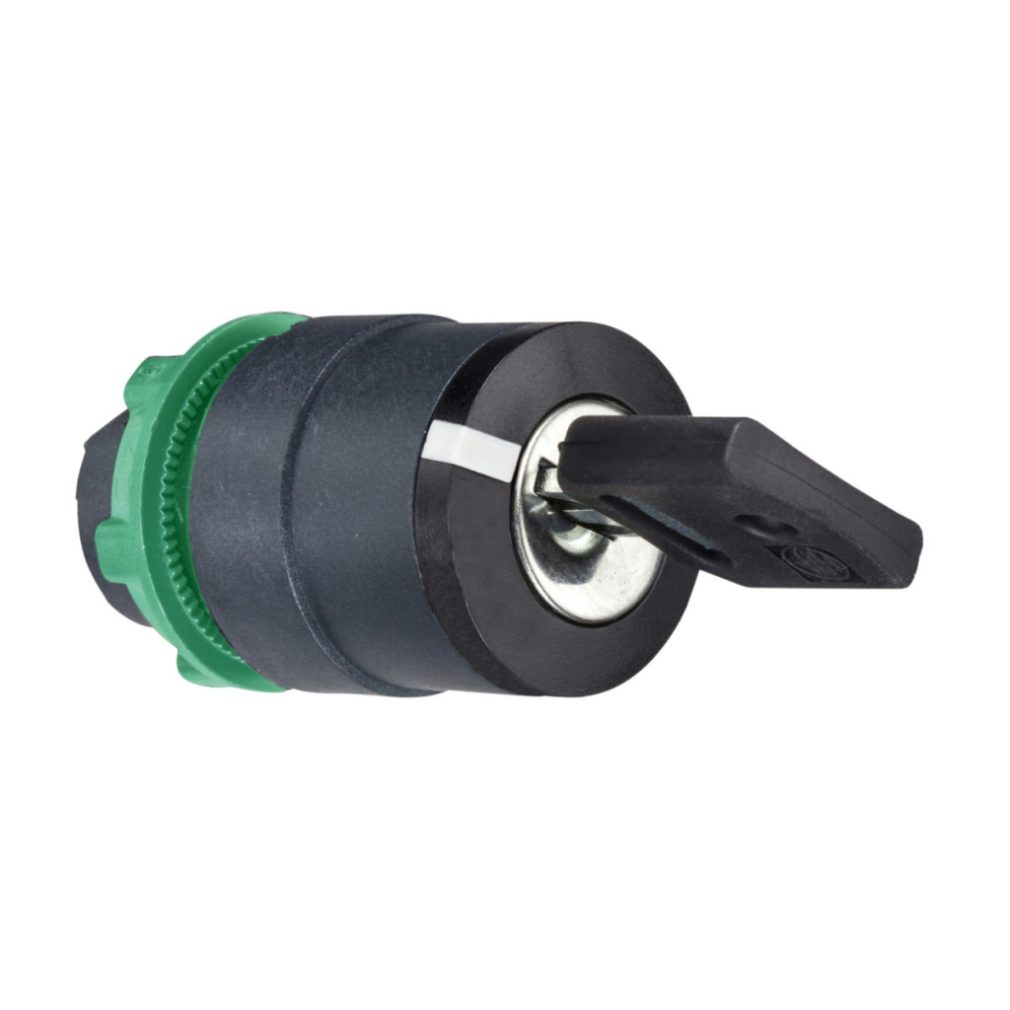

Capul comutatorului selector Schneider Electric Harmony XB5 seria ZB5AG08 este o componentă de control industrial de calitate superioară, care oferă opțiuni de aplicare versatile pentru proiectarea sistemelor automatizate și a panourilor de control. Produsul face parte din familia de produse Harmony XB5, recunoscută pe scară largă pentru fiabilitatea și durabilitatea sa în medii industriale. Acest comutator selector cu cheie neagră, cu diametrul de 22 mm, are un cadru din plastic de culoare gri închis, care îi conferă un aspect elegant și oferă o rezistență mecanică excelentă în timpul utilizării zilnice. Modelul ZB5AG08 poate fi setat în trei poziții, cu un interval de rotație de +/- 45 de grade. Cheia poate fi scoasă numai din poziția din stânga, oferind o siguranță sporită împotriva utilizării neautorizate. Din poziția din dreapta, revine automat la poziția centrală, fiind ideal pentru funcții de control temporar. Capul comutatorului selector ZB5AG08 este dotat cu o cheie 455, care este un tip de cheie industrială standard. Din punct de vedere tehnic, durata de viață mecanică a produsului de 1.000.000 de cicluri este remarcabilă, asigurând o durabilitate excepțională chiar și în condiții de utilizare intensivă. Produsul are un design standard al capului, ceea ce înseamnă că se potrivește perfect cu blocurile de comutare și elementele de fixare standard Schneider Electric. O atenție specială a fost acordată protecției în timpul proiectării produsului: clasele de protecție IP66, IP67, IP69 și IP69K asigură rezistența comutatorului la praf, apă și spălare cu presiune înaltă. Clasele NEMA 13 și NEMA 4X sunt o dovadă suplimentară a designului robust al produsului. De remarcat este rezistența sa la spălarea cu presiune înaltă la 7.000.000 Pa la 55 °C de la o distanță de 0,1 metri. Clasa de rezistență la impact IK06 sporește și mai mult aplicabilitatea produsului în condiții de mediu dificile. Capul comutatorului selector ZB5AG08 poate fi utilizat într-un interval de temperatură de funcționare și depozitare de la -40 la +70 °C, ceea ce permite o gamă extrem de largă de aplicații în diverse medii industriale. Produsul este conform cu numeroase standarde internaționale, inclusiv IEC 60947-5-1, IEC 60947-5-4, IEC 60947-1, CSA C22.2 nr. 14, UL 508 și JIS C8201-5-1. De asemenea, are certificări DNV, CSA, BV, LROS și UL, care confirmă utilizarea globală a produsului pe diverse piețe. Capul comutatorului selector ZB5AG08 poate fi utilizat cu diverse ansambluri electrice: configurații marcate cu codurile C3, C4, C5, C6, C7, C8, C11, SF1 și SR1, care conțin numere și dispuneri diferite de contacte. Această flexibilitate permite optimizarea comutatorului pentru diferite sarcini de control. Pozițiile comutatorului și stările corespunzătoare ale contactelor sunt documentate într-un tabel, ceea ce facilitează proiectarea aplicației adecvate. Capul comutatorului selector Schneider Electric ZB5AG08 este o componentă de precizie care, datorită calității, fiabilității și versatilității sale remarcabile, este alegerea ideală atât pentru proiectarea de noi sisteme de control, cât și pentru modernizarea sau extinderea sistemelor existente.
Schneider Electric Harmony XB5 - ZB5AG08 - cap comutator selector din plastic, Ø22, 455 cheie, detașabil în poziția stângă, revine din dreapta, 3 poziții date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Cap comutator selector
Denumirea scurtă a dispozitivului: ZB5
Material cadru: Plastic gri închis
Diametru de montare: 22 mm
Tip cap: Standard
Vândut ca unități indivizibile: 1
Forma capului unității de semnalizare: Rotundă
Tip operator: Revenire cu arc de la dreapta la centru
Profil operator: Comutator cu cheie negru
Informații privind poziția operatorului: 3 poziții +/- 45°
Tip cheie: cheie 455
Poziție extragere cheie: stânga
Informații suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 72 mm
Durată de viață mecanică: 1.000.000 de cicluri
Denumire stație: XALD 1...5 decupaje, XALK 2...5 decupaje
Cod compoziție electrică: C4 <6 contacte, utilizarea blocurilor simple și duble pentru fixare frontală, C5 <5 contacte, utilizarea blocurilor simple pentru fixare frontală, C6 <5 contacte, utilizarea blocurilor simple și duble pentru fixare frontală, C7 <4 contacte, utilizarea blocurilor simple pentru montarea frontală, C8 <4 contacte, utilizarea blocurilor simple și duble pentru montarea frontală, C11 <3 contacte: utilizarea blocurilor simple pentru montarea frontală, C3 <6 contacte: utilizarea blocurilor simple pentru montarea frontală, SF1 <3 contacte: utilizarea blocurilor simple pentru montarea frontală, SR1 <3 contacte: utilizarea blocurilor simple pentru montarea posterioară
Descrierea dispozitivului: Element de bază
Caracteristici de mediu
Tratament de protecție: TH
Temperatura aerului ambiant în timpul depozitării: -40...70 °C
Temperatura aerului ambiant în timpul funcționării: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67, IP69, IP69K
Grad de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălarea cu apă sub presiune: 7.000.000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK06 conform IEC 50102
Standarde și certificări
Standarde: CSA C22.2 nr. 14, IEC 60947-5-1, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, UL 508, JIS C8201-1
Certificări de produs: DNV, CSA, BV, LROS (Lloyds Register of Shipping), listat UL
Proprietăți de rezistență
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație semisinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) pentru accelerație semisinusoidală conform IEC 60068-2-27
