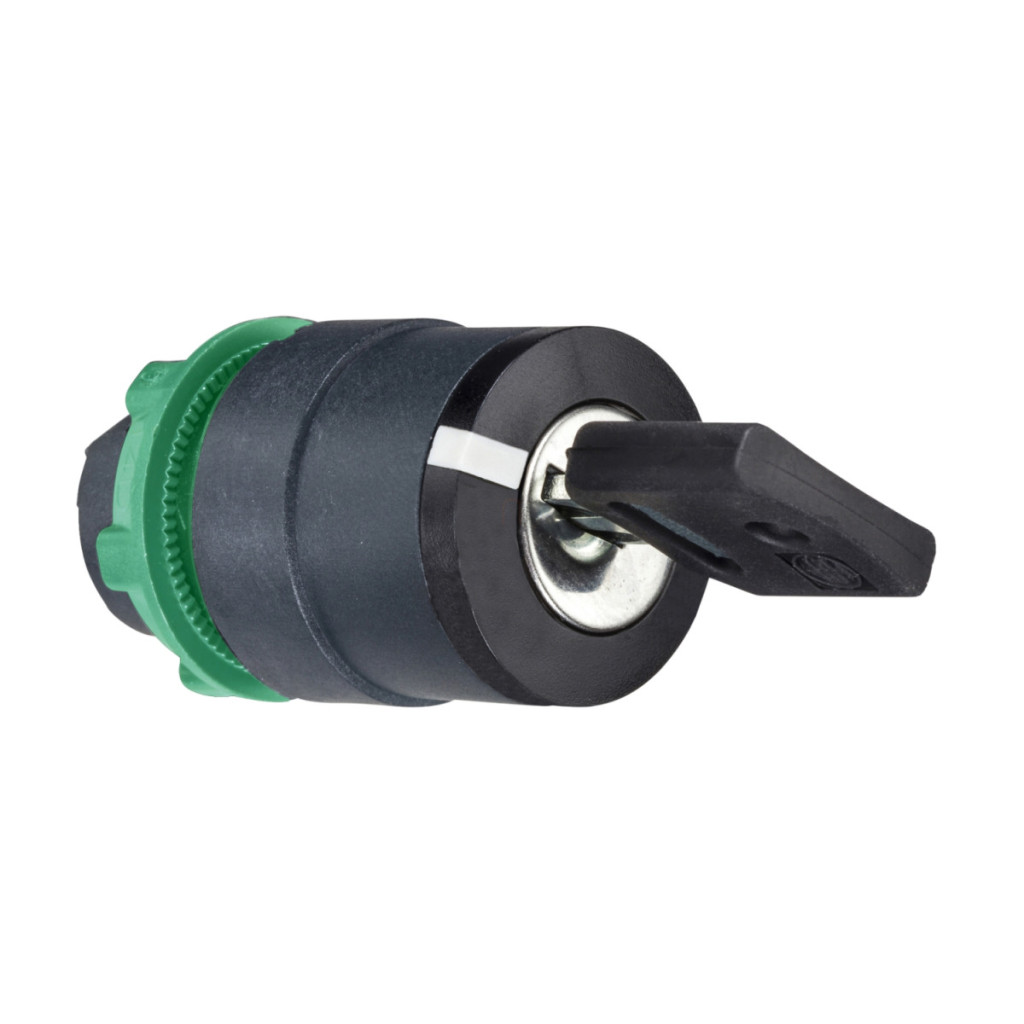

Capul comutatorului cu cheie Schneider Electric Harmony XB5 seria ZB5AG0814 este o soluție excelentă pentru aplicații de control în care sunt necesare restricții de acces și funcții de comutare fiabile. Acest element de control industrial de calitate superioară are un cadru din plastic de culoare gri închis, care nu numai că arată bine, dar garantează și durabilitate în utilizarea zilnică. ZB5AG0814 este un cap de control standard cu diametrul de 22 mm, compatibil cu familiile de dispozitive Harmony XB5 și XB4. Funcționarea cheii se realizează cu o cheie de tip 520E, care poate fi scoasă în poziția din stânga, asigurând că numai persoanele autorizate pot opera dispozitivul. Comutatorul are trei poziții (+/- 45°) cu revenire prin arc de la dreapta la centru, fiind ideal pentru aplicații în care revenirea la o poziție implicită specifică este importantă din motive de siguranță. Capul comutatorului selector este fabricat într-un design negru, care contrastează puternic cu cadrul gri închis. În ceea ce privește caracteristicile tehnice, dimensiunile CAD ale produsului sunt: 29 mm lățime, 29 mm înălțime și 72 mm adâncime. Comutatorul are o durată de viață mecanică excepțional de mare, de 1 milion de cicluri de comutare, ceea ce garantează o funcționare fiabilă pe termen lung, chiar și în condiții de utilizare intensivă. ZB5AG0814 are un nivel de protecție remarcabil: are protecție IP66, IP67, IP69 și IP69K conform IEC 60529 și are, de asemenea, clasificări NEMA 13 și NEMA 4X. Aceasta înseamnă că este protejat împotriva prafului, apei și spălării cu presiune înaltă, astfel încât poate fi utilizat chiar și în medii în care este necesară curățarea regulată. Comutatorul poate rezista la o presiune a jetului de apă de până la 7000000 Pa la o temperatură de 55 °C de la o distanță de 0,1 m. Dispozitivul are o clasificare de rezistență la impact IK06 conform IEC 50102 și poate fi utilizat într-un interval de temperatură de la -40 la +70 °C. Produsul este conform cu o serie de standarde internaționale, printre care: IEC 60947-5-4, IEC 60947-1, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-5-1, UL 508 și JIS C8201-1. De asemenea, are certificări DNV, CSA, BV, LROS (Lloyds register of shipping) și UL. Rezistența sa la vibrații este de 5 gn (f= 2...500 Hz) conform IEC 60068-2-6, iar rezistența la șocuri este de 30 gn (durată 18 ms) și 50 gn (durată 11 ms) pentru accelerația de semi-contact conform IEC 60068-2-27.
Schneider Electric Harmony XB5 - ZB5AG0814 - date tehnice privind capul comutatorului selector din plastic
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Cap comutator selector cu cheie
Denumirea scurtă a dispozitivului: ZB5
Material cadru: plastic gri închis
Diametru de montare: 22 mm
Formă cap: rotundă
Tip de funcționare: revenire cu arc de la dreapta la centru
Profil element comutator: Comutator cu cheie negru
Informații privind poziția de control: 3 poziții +/- 45°
Tip cheie: Cheie 520E
Poziție de scoatere a cheii: Stânga
Informații suplimentare
Dimensiuni CAD - lățime: 29 mm Dimensiuni CAD - înălțime: 29 mm Dimensiuni CAD - adâncime: 72 mm Durată de viață mecanică: 1.000.000 de cicluri Denumire stație: XALD 1...5 decuplare, XALK 2...5 întrerupătoare
Coduri de compoziție electrică
C4: <6 contacte utilizând blocuri simple și duble în montarea frontală
C5: <5 contacte utilizând blocuri simple în montarea frontală
C6: <5 contacte utilizând blocuri simple și duble în montarea frontală
C7: <4 contacte utilizând blocuri simple în montare frontală
C8: <4 contacte utilizând blocuri simple și duble în montare frontală
C11: <3 contacte utilizând blocuri simple în montare frontală
C3: <6 contacte utilizând blocuri simple în montare frontală
SF1: <3 contacte utilizând blocuri simple în montare frontală
SR1: <3 contacte utilizând blocuri simple în montare posterioară
Caracteristici de mediu
Tratament de protecție: TH
Intervalul de temperatură ambiantă: -40...70 °C (funcționare și depozitare)
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66, IP67, IP69, IP69K conform IEC 60529
Grad de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălarea cu apă sub presiune: 7000000 Pa la 55 °C, de la o distanță de 0,1 m
Grad de protecție IK: IK06 conform IEC 50102
Standarde și certificări
Standarde: IEC 60947-5-4, IEC 60947-1, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-5-1, UL 508, JIS C8201-1
Certificări de produs: DNV, CSA, BV, LROS (Lloyds register of shipping), listat UL
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms), 50 gn (durată = 11 ms) pentru accelerație cu contact parțial conform IEC 60068-2-27
