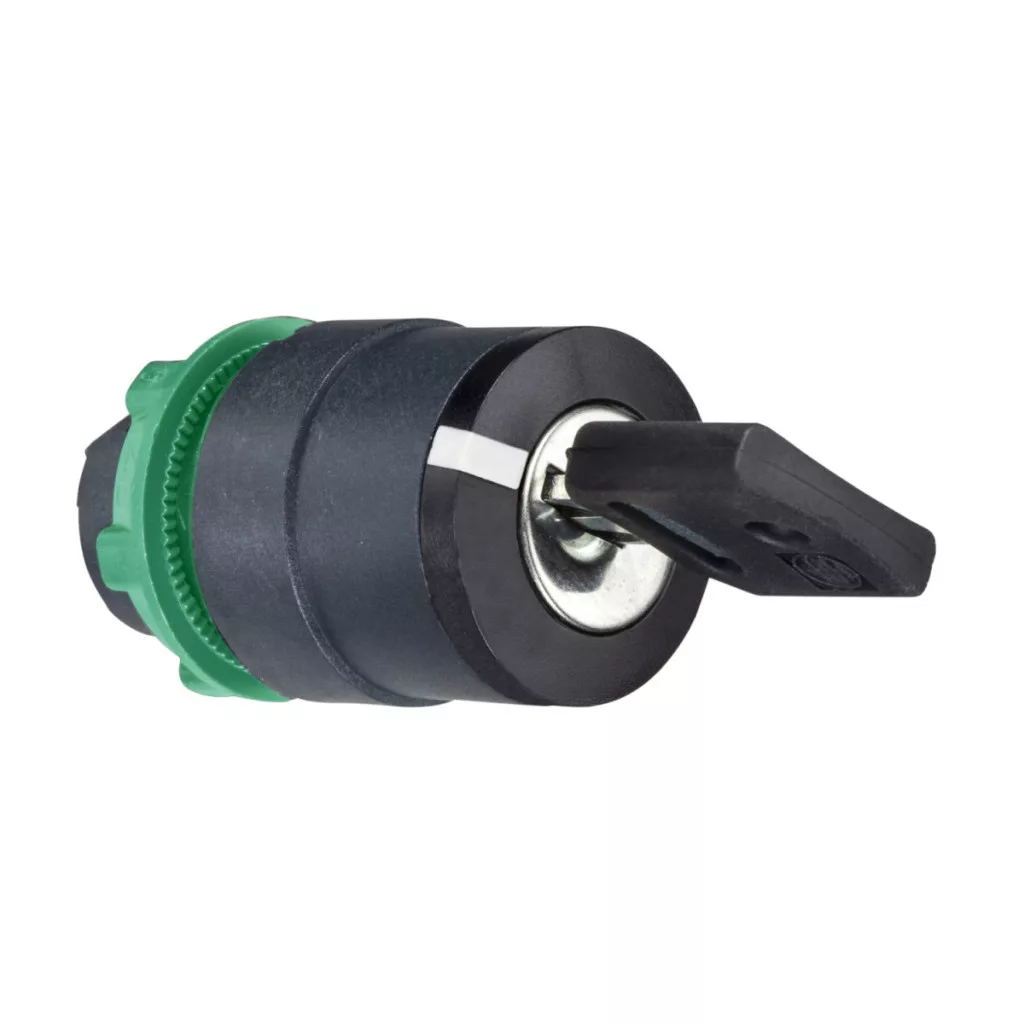

Capul comutatorului selector ZB5AG0820 din gama Harmony XB5 de la Schneider Electric este o componentă profesională pentru comutatoare industriale care poate fi utilizată într-o gamă largă de aplicații de control. Această componentă de înaltă calitate reprezintă fiabilitatea și precizia Schneider Electric în lumea sistemelor de automatizare și control. Ca parte a seriei Harmony XB5, capul comutatorului selector cu cheie ZB5AG0820 se potrivește într-un orificiu de montare standard de 22 mm, fiind compatibil cu majoritatea panourilor și echipamentelor de control industriale. Carcasa din plastic gri închis oferă un aspect practic și estetic, oferind în același timp proprietăți mecanice excelente. Capul rotund al comutatorului permite funcționarea în 3 poziții, cu revenire prin arc din partea dreaptă în poziția centrală. Această caracteristică este deosebit de utilă în aplicațiile în care comutatorul trebuie să revină automat în poziția neutră. Profilul operatorului este un comutator cu cheie negru care poate fi acționat cu cheia de tip 3131A, iar cheia poate fi scoasă numai în poziția stângă, ceea ce crește nivelul de siguranță al sistemului, deoarece numai personalul autorizat poate lăsa sistemul într-o stare specifică. Printre parametrii tehnici ai capului comutatorului selector ZB5AG0820, merită menționată durata de viață mecanică remarcabilă de 1.000.000 de cicluri, care garantează o funcționare fiabilă pe termen lung, chiar și în condiții de utilizare intensivă. Are un grad de protecție IP extrem de ridicat: IP66, IP67, IP69 și IP69K, ceea ce înseamnă că este complet protejat împotriva prafului și este rezistent la jeturi de apă și chiar la spălarea cu presiune înaltă. Componenta are, de asemenea, clasificări NEMA 13 și NEMA 4X, ceea ce o face deosebit de potrivită pentru utilizarea în medii industriale dure. Rezistența sa la spălarea cu apă sub presiune se extinde până la 7.000.000 Pa la 55 °C de la o distanță de 0,1 metri, ceea ce reprezintă o valoare remarcabilă în categoria sa. Clasa de rezistență la impact este IK06 conform IEC 50102, ceea ce oferă o protecție adecvată împotriva impactului mecanic. Produsul funcționează în mod fiabil la temperaturi de funcționare extreme cuprinse între -40 °C și +70 °C, ceea ce îl face extrem de versatil pentru utilizarea într-o varietate de medii industriale. Rezistența sa la vibrații este de 5 gn (f= 2...500 Hz) conform IEC 60068-2-6, în timp ce rezistența la șocuri este de 30 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală și 50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27. Acești parametri garantează o funcționare fiabilă chiar și în medii industriale cu vibrații intense. Capul comutatorului selector ZB5AG0820 este compatibil cu diverse stații, cum ar fi unitățile cu întrerupătoare XALD 1...5 și XALK 2...5. O gamă largă de coduri de compoziție electrică (C3, C4, C5, C6, C7, C8, C11, SF1, SR1) permite diferite configurații de comutare, făcând produsul extrem de flexibil pentru o varietate de sarcini de control. Codurile diferite reprezintă diferite aranjamente de contacte care pot fi adaptate la cerințele aplicației. Produsul este conform cu o serie de standarde internaționale, inclusiv CSA C22.2 nr. 14, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1 și JIS C8201-1, și are mai multe certificări de produs, cum ar fi DNV, CSA, BV, LROS și UL.
Schneider Electric Harmony XB5 - ZB5AG0820 - cap comutator selector din plastic, Ø22, 3131A cu cheie, detașabil în poziția stângă, revine din dreapta, 3 poziții Date tehnice
Date generale
Familia de produse: Harmony XB5
Tipul produsului sau componentului: Cap comutator selector cu cheie
Denumire scurtă a produsului: ZB5
Material placă frontală: plastic gri închis
Diametru de montare: 22 mm
Tip cap: standard
Unitate de ambalare: 1
Formă cap indicator: Rotundă
Tip operator: Revenire cu arc de la dreapta la centru
Profil operator: Comutator cu cheie negru
Informații privind poziția operatorului: 3 poziții +/- 45°
Tip cheie: Cheie 3131A
Poziție de îndepărtare a cheii: Stânga
Informații suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 72 mm
Durată de viață mecanică: 1.000.000 de cicluri Denumirea stației: XALD 1...5 cu întrerupător, XALK 2...5 cu întrerupător Cod combinație electrică: C4 max. 6 contacte cu blocuri simple și duble pentru instalarea inițială, C5 max. 5 contacte cu blocuri simple pentru instalarea inițială, C6 max. 5 contacte utilizând blocuri simple și duble pentru asamblarea inițială, C7 max. 4 contacte utilizând blocuri simple pentru asamblarea inițială, C8 max. 4 contacte utilizând blocuri simple și duble pentru asamblarea inițială, C11 max. 3 contacte utilizând blocuri simple pentru asamblarea inițială, C3 max. 6 contacte utilizând blocuri simple pentru montare frontală, SF1 max. 3 contacte utilizând blocuri simple pentru montare frontală, SR1 max. 3 contacte utilizând blocuri simple pentru montare posterioară
Prezentare generală a dispozitivului: Element de bază
Caracteristici de mediu
Tratament de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40...70 °C
Temperatura aerului ambiant în timpul funcționării: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67, IP69, IP69K Grad de protecție NEMA: NEMA 13, NEMA 4X Rezistență la spălarea cu apă sub presiune: 7.000.000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK06 conform IEC 50102
Standarde și certificări
Standarde: CSA C22.2 Nr. 14, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, JIS C8201-1 Certificări de produs: DNV, CSA, BV, LROS (Lloyds Register of Shipping), listat UL
Caracteristici de rezistență
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
