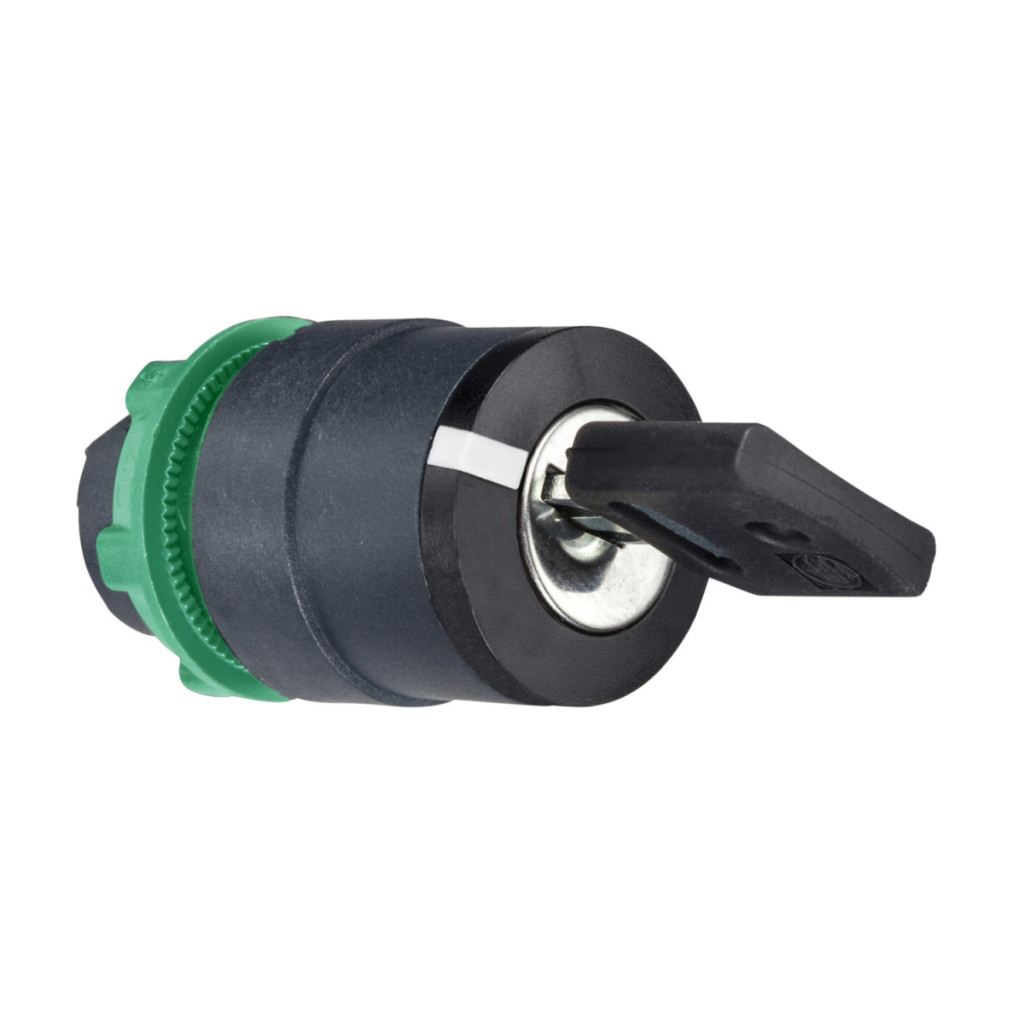

Capul comutatorului selector ZB5AG09 din seria Harmony XB5 de la Schneider Electric este o componentă esențială a sistemelor de control industrial și a panourilor de control. Acest cap de comutator cu capac din plastic gri închis are un design de înaltă calitate și o durată de funcționare îndelungată, fiind ideal pentru utilizarea în medii industriale. Capul comutatorului cu cheie ZB5AG09 este proiectat pentru instalare printr-un orificiu de montare standard de 22 mm, asigurând compatibilitatea cu majoritatea panourilor de control industriale. Capul rotund al comutatorului poate fi setat în 3 poziții fixe cu un unghi de rotație de +/- 45 de grade, permițând un control precis în diverse aplicații industriale. Comutatorul selector poate fi acționat cu cheia 455 utilizată pe scară largă, iar cheia poate fi scoasă în poziția corectă a comutatorului, oferind o siguranță sporită pentru procesele industriale critice. Datorită comutatorului cu cheie negru, starea comutatorului este ușor de identificat pe suprafața panoului de control. Capul comutatorului are o durabilitate mecanică remarcabilă, rezistând la până la 1 milion de cicluri de comutare, asigurând o durată de viață extrem de lungă chiar și în condiții de utilizare intensivă. Produsul este conform cu clasele de protecție IP66, IP67, IP69 și IP69K, ceea ce înseamnă că este complet rezistent la praf și protejat împotriva diverselor efecte ale apei. De asemenea, rezistă la echipamente de spălare cu presiune înaltă, cu o presiune de până la 7000000 Pa la 55 °C de la o distanță de 0,1 m, ceea ce îl face ideal pentru medii industriale în care este necesară curățarea regulată. Clasa IK06 garantează rezistența la impact mecanic, dispozitivul fiind capabil să reziste la o accelerație de până la 30 g timp de 18 ms și la o accelerație de 50 g timp de 11 ms la o accelerație de jumătate de undă sinusoidală, în conformitate cu standardul IEC 60068-2-27. Intervalul extrem de larg de temperatură de funcționare al capului comutatorului, de la -40 °C la +70 °C, asigură o funcționare fiabilă chiar și în condiții extreme. Dispozitivul poate fi utilizat cu diverse configurații de comutare: coduri C3, C4, C5, C6, C7, C8, C11, SF1, SR1, oferind opțiuni flexibile de aplicare pentru diverse aplicații. Produsul este conform cu numeroase standarde internaționale, inclusiv CSA C22.2 nr. 14, JIS C8201-5-1, IEC 60947-1, IEC 60947-5-4, IEC 60947-5-1, UL 508, JIS C8201-1, și este, de asemenea, certificat de DNV, CSA, BV, LROS (Lloyds register of shipping) și UL. Capul comutatorului selector ZB5AG09 este recomandat în special pentru aplicații industriale în care sunt necesare sisteme de siguranță cheie, cum ar fi sisteme de control al mașinilor, panouri de control, linii de producție industriale, sisteme de oprire de urgență și toate domeniile în care este important să se împiedice accesul neautorizat sau operarea controlului. Ca parte a seriei Harmony XB5 de la Schneider Electric, acesta oferă compatibilitate completă cu alte componente XB5, permițând crearea de sisteme de control complexe și personalizate.
Schneider Electric Harmony XB5 - ZB5AG09 - cap comutator selector din plastic, Ø22, 455 tastă, detașabil în poziția dreaptă, 3 poziții date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Cap comutator selector cu cheie
Denumirea scurtă a dispozitivului: ZB5
Materialul plăcii frontale: Plastic gri închis
Diametru de montare: 22 mm
Forma capului: Rotundă
Tip de funcționare: Poziție fixă
Profil de funcționare: Comutator cu cheie neagră
Poziții de funcționare: 3 poziții +/- 45°
Tip cheie: Cheie 455
Poziție de demontare a cheii: Dreapta
Specificații tehnice
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 72 mm
Durată de viață mecanică: 1.000.000 de cicluri
Caracteristici electrice
Cod compoziție electrică: C4 max. 6 contacte cu blocuri simple și duble pentru montare pe panou frontal
C5 max. 5 contacte cu blocuri simple pentru montare pe panou frontal
C6 max. 5 contacte cu blocuri simple și duble pentru montare pe panoul frontal
C7 max. 4 contacte cu blocuri simple pentru montare pe panoul frontal
C8 max. 4 contacte cu blocuri simple și duble pentru montare pe panoul frontal
C11 max. 3 contacte cu blocuri simple pentru montare pe panoul frontal
C3 max. 6 contacte cu blocuri simple pentru montare pe panoul frontal
SF1 max. 3 contacte cu blocuri simple pentru montare pe panoul frontal
SR1 max. 3 contacte cu blocuri simple pentru montare pe panoul posterior
Condiții de mediu
Tip de protecție: TH Temperatură de funcționare: -40...+70 °C
Temperatură de depozitare: -40...+70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Nivel de protecție IP: IP66 conform IEC 60529, IP67, IP69, IP69K Clasificare de protecție NEMA: NEMA 13, NEMA 4X Rezistență la spălare cu presiune înaltă: 7.000.000 Pa la 55 °C, de la o distanță de 0,1 m
Clasă de protecție IK: IK06 conform IEC 50102
Certificări și conformitate
Standarde: CSA C22.2 nr. 14, JIS C8201-5-1, IEC 60947-1, IEC 60947-5-4, IEC 60947-5-1, UL 508, JIS C8201-1 Certificări de produs: DNV, CSA, BV, LROS (Lloyds register of shipping), listat UL
Caracteristici mecanice
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) la o accelerație de jumătate de undă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) la o accelerație de jumătate de undă sinusoidală conform IEC 60068-2-27
