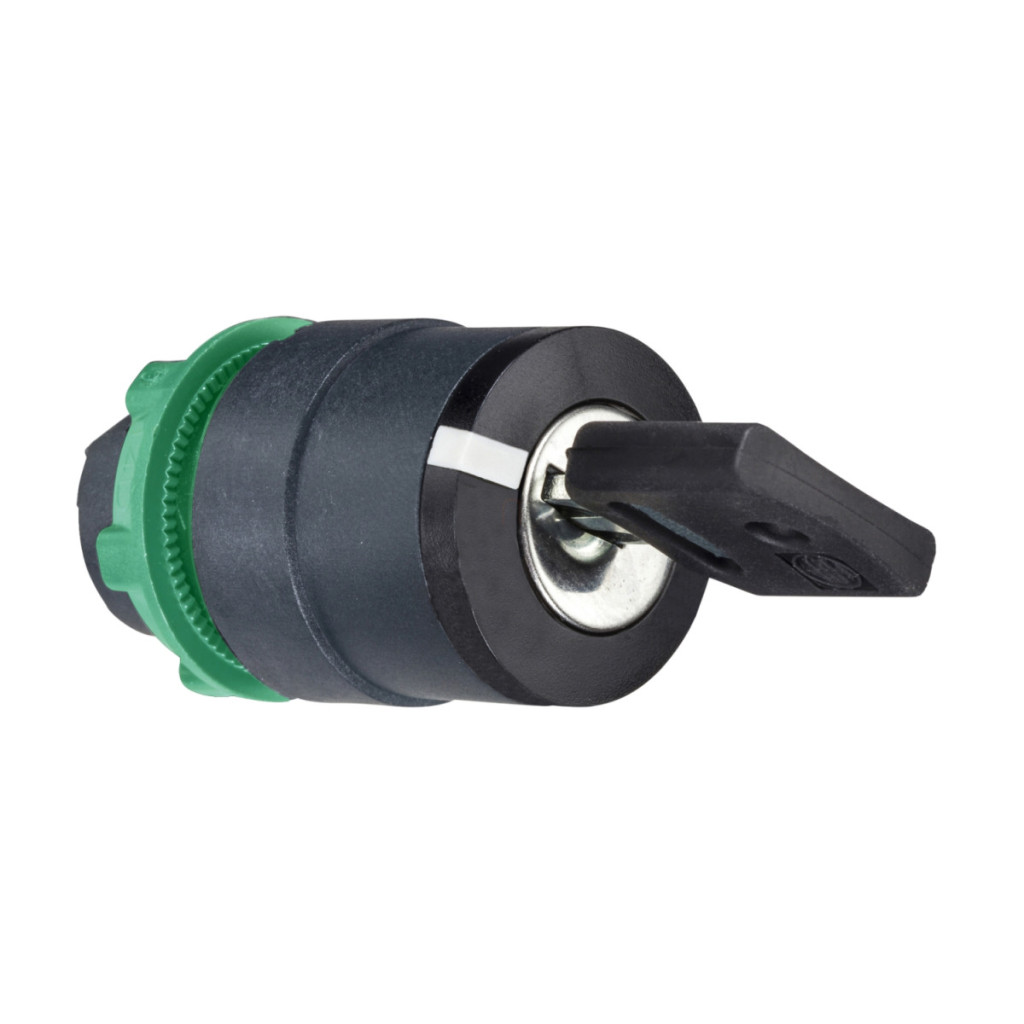

Capul comutatorului selector ZB5AG0D din gama Harmony XB5 de la Schneider Electric este un element de control industrial de înaltă calitate, care asigură o funcționare fiabilă chiar și în cele mai exigente medii de aplicare. Acest comutator compact cu diametru de montare de 22 mm este alegerea ideală pentru situațiile în care funcționarea este restricționată la personalul autorizat și este important să se poată comuta clar între diferite stări de funcționare. Modelul ZB5AG0D face parte din seria Harmony XB5, care reprezintă linia premium de butoane, indicatoare și comutatoare industriale de la Schneider Electric. Produsul are un cadru din plastic de culoare gri închis, care nu numai că oferă un aspect estetic, dar rezistă și la efectele mecanice și chimice întâlnite în diverse medii industriale. Capul rotund al comutatorului poate fi acționat cu o cheie neagră și poate fi setat în trei poziții diferite (+/- 45°). Cheia de tip Dom 8D1 poate fi îndepărtată în orice poziție a comutatorului, permițând operatorului să părăsească zona de lucru fără ca persoane neautorizate să poată modifica poziția comutatorului. Parametrii tehnici ai ZB5AG0D sunt remarcabili. Comutatorul oferă o durabilitate excepțională, cu 1.000.000 de cicluri de comutare, asigurând o durată lungă de viață chiar și în condiții de utilizare intensivă. Produsul poate fi utilizat într-un interval larg de temperaturi, de la -40 °C la +70 °C, ceea ce permite utilizarea sa în condiții de mediu extreme. Gradul de protecție IP este remarcabil: IP66, IP67, IP69 și IP69K, ceea ce oferă protecție completă împotriva prafului și a diverselor tipuri de pătrundere a lichidelor, inclusiv spălarea cu presiune înaltă (până la 7000000 Pa la 55 °C). Conform clasei de protecție NEMA, produsul este conform cu cerințele NEMA 13 și NEMA 4X, iar clasa de rezistență la impact IK este IK06. ZB5AG0D oferă opțiuni flexibile de instalare cu diverse configurații electrice. Produsul este compatibil cu o serie de coduri de comutatoare, precum C3, C4, C5, C6, C7, C8, C11, SF1 și SR1, permițând diferite configurații de comutatoare. Comutatorul poate fi instalat în stații de tip XALD cu 1-5 întrerupătoare și în stații de tip XALK cu 2-5 întrerupătoare. Dimensiunile CAD ale produsului sunt bine documentate: lățime 29 mm, înălțime 29 mm și adâncime 72 mm, ceea ce facilitează proiectarea și instalarea. ZB5AG0D este conform cu o serie de standarde internaționale, inclusiv UL 508, IEC 60947-5-4, CSA C22.2 Nr. 14, IEC 60947-5-1, JIS C8201-5-1, IEC 60947-1 și JIS C8201-1. Produsul a fost aprobat de mai multe organisme de certificare renumite, inclusiv DNV, CSA, BV, LROS (Lloyds Register of Shipping) și UL. Produsul are o rezistență excelentă la vibrații (5 gn, f= 2...500 Hz conform IEC 60068-2-6) și o rezistență remarcabilă la șocuri (30 gn până la 18 ms sau 50 gn până la 11 ms în cazul accelerației cu semiondă sinusoidală conform IEC 60068-2-27).
Schneider Electric Harmony XB5 - ZB5AG0D - cap comutator selector din plastic, Ø22, 8D1 cheie, detașabil în toate pozițiile, 3 poziții date tehnice
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului: Cap comutator selector cu cheie
Denumirea prescurtată a produsului: ZB5
Material cadru: Plastic gri închis
Diametru de montare: 22 mm
Tip cap: Standard
Formă cap indicator: Rotundă
Tip operator: Cu blocare
Profil operator: Comutator cu cheie negru
Informații privind poziția operatorului: 3 poziții +/- 45°
Tip cheie: Dom 8D1
Poziție extragere cheie: Orice poziție
Dimensiuni și caracteristici mecanice
Lățime CAD: 29 mm
Înălțime CAD: 29 mm
Adâncime CAD: 72 mm
Durată de viață mecanică: 1.000.000 de cicluri de comutare
Cod compoziție electrică
C3 - max. 6 contacte într-un design montabil pe panoul frontal cu un singur bloc
C4 - max. 6 contacte într-un design cu bloc simplu și dublu montabil pe panoul frontal
C5 - max. 5 contacte într-un design cu bloc simplu montabil pe panoul frontal
C6 - max. 5 contacte într-un design cu bloc simplu și dublu montabil pe panoul frontal
C7 - max. 4 contacte într-un design montabil pe panoul frontal cu un singur bloc
C8 - max. 4 contacte într-un design montabil pe panoul frontal cu un singur bloc și cu bloc dublu
C11 - max. 3 contacte într-un design montabil pe panoul frontal cu un singur bloc
SF1 - max. 3 contacte într-o versiune montabilă pe panoul frontal cu un singur bloc
SR1 - max. 3 contacte într-o versiune montabilă pe panoul posterior
Caracteristici de mediu
Protecție: TH
Temperatură de depozitare: -40...70 °C
Temperatură de funcționare: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Protecție IP: IP66 conform IEC 60529, IP67, IP69, IP69K
Protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Protecție IK: IK06 conform IEC 50102
Standarde și certificări
Standarde: UL 508, IEC 60947-5-4, CSA C22.2 nr. 14, IEC 60947-5-1, JIS C8201-5-1, IEC 60947-1, JIS C8201-1
Certificări de produs: DNV, CSA, BV, LROS (Lloyds Register of Shipping), listat UL
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
