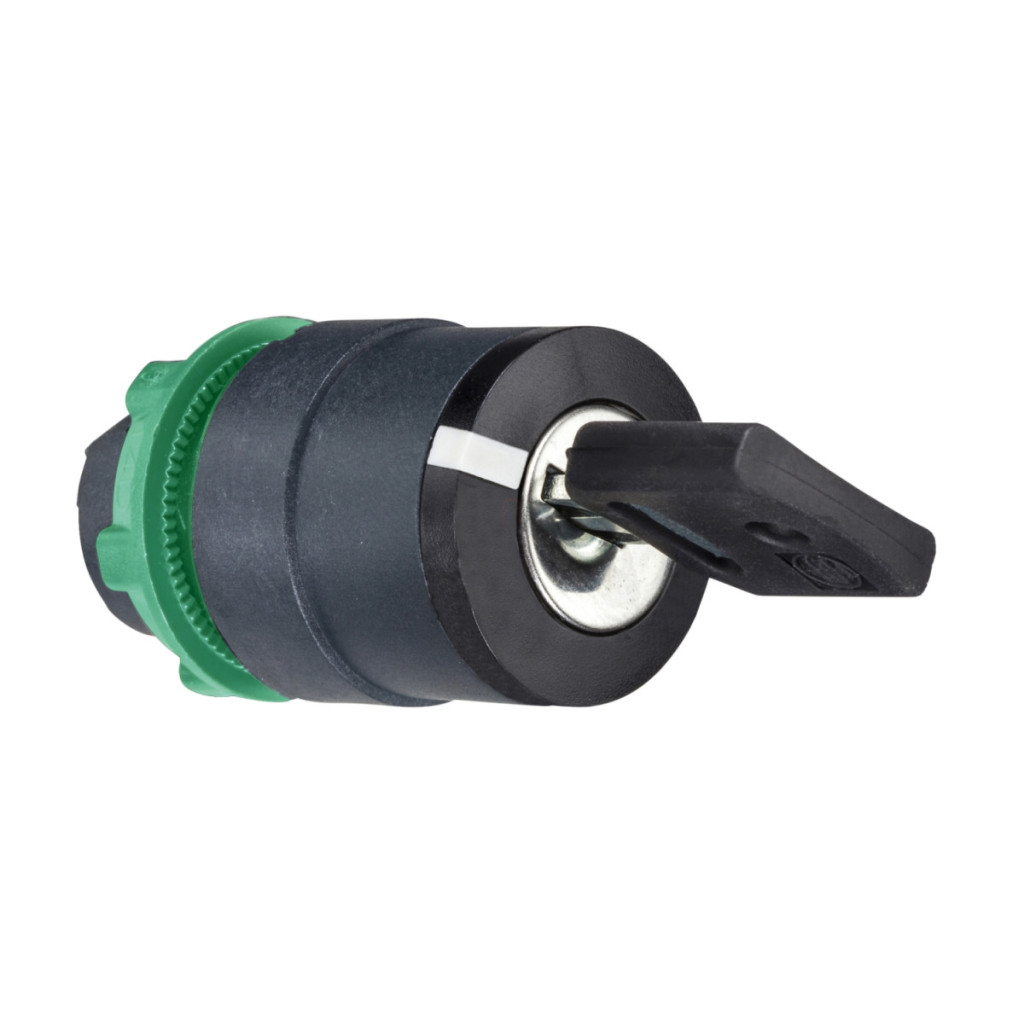

Capul comutatorului selector cu cheie Schneider Electric Harmony XB5 seria ZB5AG210 este un element de control industrial de înaltă calitate, care asigură o funcționare fiabilă și un aspect profesional pe panourile de control. Acest cap comutator de înaltă performanță este proiectat în principal pentru aplicații industriale, sisteme automatizate și panouri de control în care siguranța și restricționarea accesului sunt importante. Capul comutatorului selector cu cheie ZB5AG210 face parte din gama de produse Harmony XB5, seria de componente de control industrial de renume mondial a Schneider Electric. Produsul este negru și fabricat din plastic, ceea ce asigură un aspect estetic, rezistând în același timp la condiții industriale dure. Diametrul standard de montare de 22 mm facilitează instalarea în majoritatea panourilor de control și echipamentelor. O caracteristică specială a comutatorului selector este funcționarea cu cheie 458A, care poate fi blocată în 2 poziții (rotație de 90°). Cheia poate fi scoasă în poziția neutră din stânga, asigurându-se astfel că numai persoanele autorizate pot schimba poziția comutatorului. Acest lucru este deosebit de util în aplicațiile în care anumite funcții sau moduri de operare sunt accesibile numai persoanelor autorizate. Comutatorul este proiectat să rămână fix, ceea ce înseamnă că rămâne într-o anumită poziție până când cineva îi schimbă în mod deliberat poziția. Parametrii tehnici ai capului comutatorului ZB5AG210 sunt impresionanți: tipul capului unității de control este standard, iar forma capului unității indicatoare este rotundă. Produsul are un cadru din plastic de culoare gri închis, care se armonizează cu capul comutatorului cu cheie negru. Comutatorul poate efectua în mod fiabil 1 milion de cicluri de comutare, ceea ce înseamnă o durabilitate mecanică excelentă chiar și în condiții de utilizare intensivă. Caracteristicile de mediu ale ZB5AG210 sunt, de asemenea, remarcabile: poate fi utilizat într-un interval de temperatură de funcționare și depozitare de la -40 °C la +70 °C, astfel încât funcționează în mod fiabil chiar și în condiții extreme. Produsul are clase de protecție IP66, IP67, IP69 și IP69K conform IEC 60529, precum și clase NEMA 13 și NEMA 4X, oferind o protecție excepțională împotriva prafului, apei și jeturilor de apă de înaltă presiune. Comutatorul poate rezista la spălarea cu presiune înaltă la 7.000.000 Pa și 55 °C de la o distanță de 0,1 metri, ceea ce este deosebit de important în procesarea alimentelor sau în alte medii care necesită curățare regulată. Clasa IK06 oferă o rezistență adecvată la impact mecanic conform IEC 50102. Capul comutatorului selector cu cheie Schneider Electric ZB5AG210 este compatibil cu diverse coduri de asamblare electrică (C3, C4, C5, C6, C7, C8, C11, SF1, SR1, C15), ceea ce asigură o utilizare versatilă. Produsul este conform cu numeroase standarde internaționale, inclusiv IEC 60947-5-4, IEC 60947-1, IEC 60947-5-1, CSA C22.2 Nr. 14, UL 508, JIS C8201-5-1 și JIS C8201-1. De asemenea, are diverse certificări de produs, precum DNV, CSA, BV, LROS și UL, ceea ce sporește și mai mult gama sa de aplicații la nivel internațional. ZB5AG210 are o rezistență remarcabilă la vibrații de 5 gn (f=2...500 Hz) conform IEC 60068-2-6, precum și o rezistență excelentă la șocuri: 30 gn (durată = 18 ms) și 50 gn (durată = 11 ms) la o accelerație semisinusoidală conform IEC 60068-2-27. Acești parametri sunt deosebit de importanți în mediile industriale în care echipamentele sunt supuse unor solicitări mecanice semnificative.
Schneider Electric Harmony XB5 - ZB5AG210 - cap comutator selector din plastic, Ø22, cheie 458A, detașabilă în poziția stângă, 2 poziții Date tehnice
Date generale
Familia de produse: Harmony XALF/Harmony XB5
Tipul produsului: Cap comutator selector cu cheie
Descriere succintă: ZB5
Material cadru: plastic gri închis
Diametru de montare: 22 mm
Tip cap: standard
Cantitate minimă de comandă: 1
Formă cap unitate indicator: Rotundă
Tip operator: Poziție permanentă
Profil operator: Comutator cu cheie negru
Poziții operator: 2 poziții 90°
Tip cheie: Cheie 458A
Poziție de scoatere a cheii: Stânga
Informații suplimentare
Lățime CAD: 29 mm
Înălțime CAD: 29 mm
Adâncime CAD: 72 mm
Durată de viață mecanică: 1.000.000 de cicluri
Denumirea stației: XALD 1...5 întreruperi, XALK 2...5 întreruperi
Cod de asamblare electrică: C3, C4, C5, C6, C7, C8, C11, SF1, SR1, C15 cu diverse configurații de contact
Descrierea dispozitivului: Element de bază
Caracteristici de mediu
Tratament de protecție: TH
Temperatura ambiantă de depozitare: -40...70 °C
Temperatura ambiantă de funcționare: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66, IP67, IP69, IP69K conform IEC 60529
Clasă de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK06 conform IEC 50102
Standarde: IEC 60947-5-4, IEC 60947-1, IEC 60947-5-1, CSA C22.2 Nr. 14, UL 508, JIS C8201-5-1, JIS C8201-1
Certificări ale produsului: DNV, CSA, BV, LROS, listat UL
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație semisinusoidală conform IEC 60068-2-27; 50 gn (durată = 11 ms) accelerație semisinusoidală conform IEC 60068-2-27
Dimensiuni
Dimensiuni fizice: lățime 29 mm, înălțime 29 mm, adâncime 72 mm
