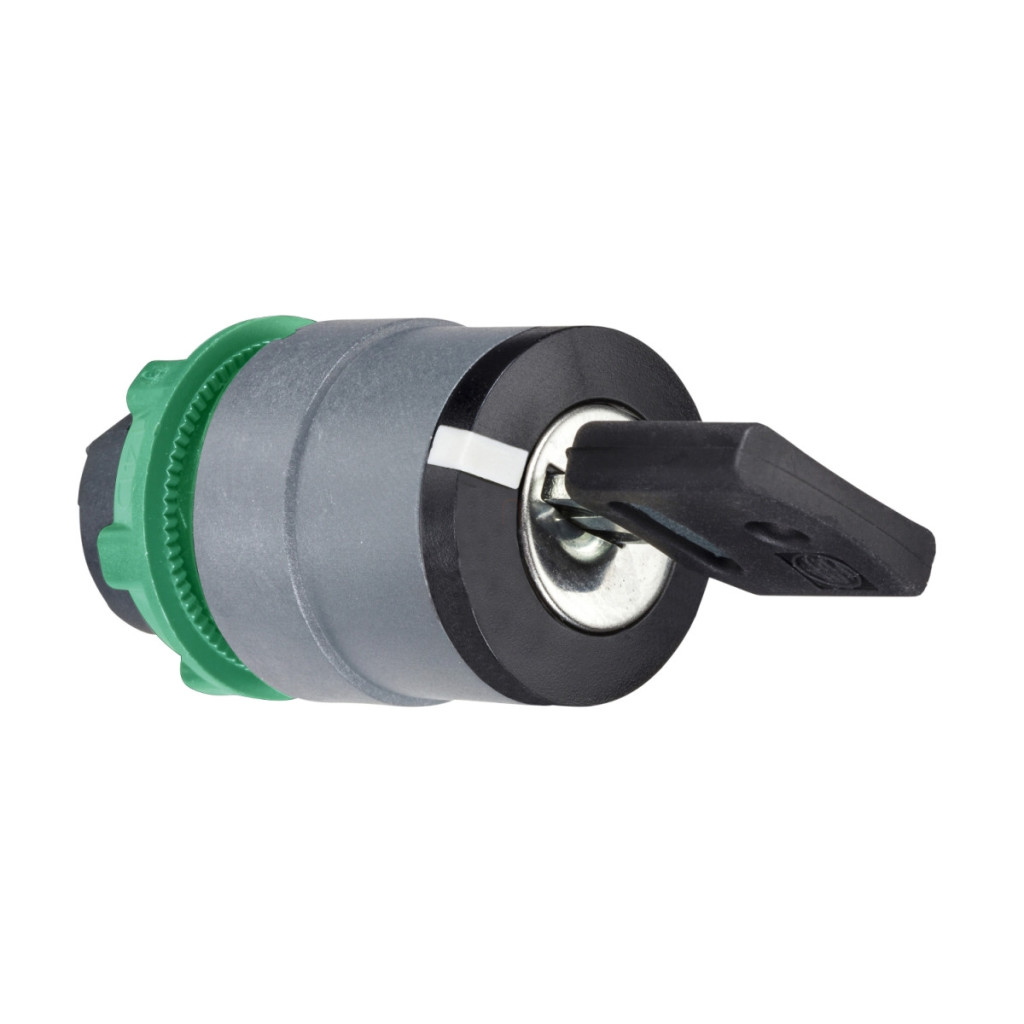

Capul comutatorului cu cheie Schneider Electric Harmony XB5 seria ZB5AG2DC0 este un element de control industrial de înaltă calitate, care poate fi utilizat pentru o gamă largă de sarcini de automatizare și control. Acest cap de comutator compact, din plastic, cu diametrul de 22 mm, poate fi integrat cu ușurință în diverse medii industriale în care sunt necesare funcții de comutare sigure și fiabile. Modelul ZB5AG2DC0 are două poziții de comutare, rotație de 90 de grade și funcționare cu cheie neagră. O caracteristică specială a produsului este că tasta de tip Dom 8D1 poate fi îndepărtată în orice poziție, permițând o utilizare flexibilă în aplicații în care este necesară comutarea sigură între diferite stări de funcționare ale echipamentului. Funcționarea cu cheie asigură că numai persoanele autorizate pot modifica starea echipamentului, ceea ce îl face ideal pentru aplicații de siguranță. Rama gri a comutatorului selector se integrează armonios în mediile industriale, în timp ce capul comutatorului cu cheie neagră oferă un contrast clar pentru o identificare ușoară. Ca parte a seriei Harmony XB5, unitatea principală ZB5AG2DC0 este compatibilă cu diverse blocuri de contact Schneider Electric și poate fi configurată flexibil pentru diferite scheme de comutare. Produsul este conform cu mai multe coduri de asamblare electrică (C3, C4, C5, C6, C7, C8, C11, C15, SF1, SR1), permițând utilizarea a până la 6 contacte cu blocuri simple și duble montate frontal. Comutatorul este extrem de durabil din punct de vedere mecanic, garantând 1.000.000 de cicluri de comutare, asigurând o funcționare fiabilă pe termen lung, chiar și în condiții de utilizare intensivă. Produsul servește ca element de bază în sisteme de control complexe și este ușor de instalat și de montat în diverse panouri sau plăci cu circuite imprimate. ZB5AG2DC0 are caracteristici de protecție remarcabile: are protecție IP66 și IP67 conform IEC 60529 și este, de asemenea, conform cu standardele NEMA 13 și NEMA 4X. Rezistă la spălarea cu presiune înaltă (7.000.000 Pa la 55 °C, distanță de 0,1 m) și are rezistență la impact IK06 conform IEC 50102. Toate acestea asigură funcționarea fiabilă a comutatorului chiar și în medii industriale extreme. Poate fi utilizat într-un interval larg de temperaturi (-40 °C până la +70 °C), fiind potrivit pentru utilizare chiar și în cele mai dure condiții de mediu. Produsul este conform cu cele mai importante standarde internaționale (IEC 60947-1, UL 508, CSA C22.2 nr. 14, JIS C8201-5-1, IEC 60947-5-1, IEC 60947-5-4, JIS C8201-1) și are cele mai importante certificări (DNV, CSA, BV, LROS, UL), ceea ce îl face acceptat și aplicabil la nivel mondial. Capul comutatorului selector poate rezista la vibrații de 5 gn (f=2...500 Hz) și accelerații semiondă sinusoidală de 30 gn (durată = 18 ms) sau 50 gn (durată = 11 ms), asigurând o funcționare fiabilă chiar și în cele mai dure medii industriale.
Schneider Electric Harmony XB5 - ZB5AG2DC0 - cap comutator selector din plastic, Ø22, 8D1 cheie, detașabil în poziția stângă, 2 poziții, ramă gri date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului sau componentului: Cap pentru comutator selector cu cheie
Denumirea scurtă a dispozitivului: ZB5
Materialul cadrului frontal: Plastic acoperit cu strat gri
Diametru de montare: 22 mm
Tipul capului: Standard
Cantitate minimă de vânzare: 1
Forma capului unității indicatoare: Rotundă
Tipul actuatorului: Cu auto-menținere
Profilul actuatorului: Comutator cu cheie negru
Informații privind poziția actuatorului: 2 poziții 90°
Tipul încuietorii: Dom 8D1
Poziția de extragere a cheii: Stânga
Caracteristici suplimentare
Lățime CAD: 29 mm
Înălțime CAD: 29 mm
Adâncime CAD: 72 mm
Durată de viață mecanică: 1.000.000 de cicluri
Denumire stație: XALD 1...5 decupaje, XALK 2...5 întrerupătoare
Cod asamblare electrică: C4 <6 contacte, montare frontală cu blocuri simple și duble
C5 <5 contacte, montare frontală cu blocuri simple
C6 <5 contacte, montare frontală cu blocuri simple și duble
C7 <4 contacte, montare frontală cu blocuri simple
C8 <4 contacte, montare frontală cu blocuri simple și duble
C11 <3 contacte, montare frontală cu blocuri simple
C3 <6 contacte, montare frontală cu blocuri simple
SF1 Montare frontală cu blocuri simple pentru 3 contacte
SR1 Montare posterioară cu blocuri simple pentru 3 contacte
C15 Montare frontală cu blocuri simple pentru 1 contact
Descrierea dispozitivului: Element de bază
Caracteristici de mediu
Grad de protecție: TH
Temperatură de depozitare: -40...70 °C
Temperatură de funcționare: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67
Grad de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK06 conform IEC 50102
Standarde: IEC 60947-1, UL 508, CSA C22.2 Nr. 14, JIS C8201-5-1, IEC 60947-5-1, IEC 60947-5-4, JIS C8201-1 Certificări de produs: DNV, CSA, BV, LROS (Lloyd's Register of Shipping), listat UL
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
