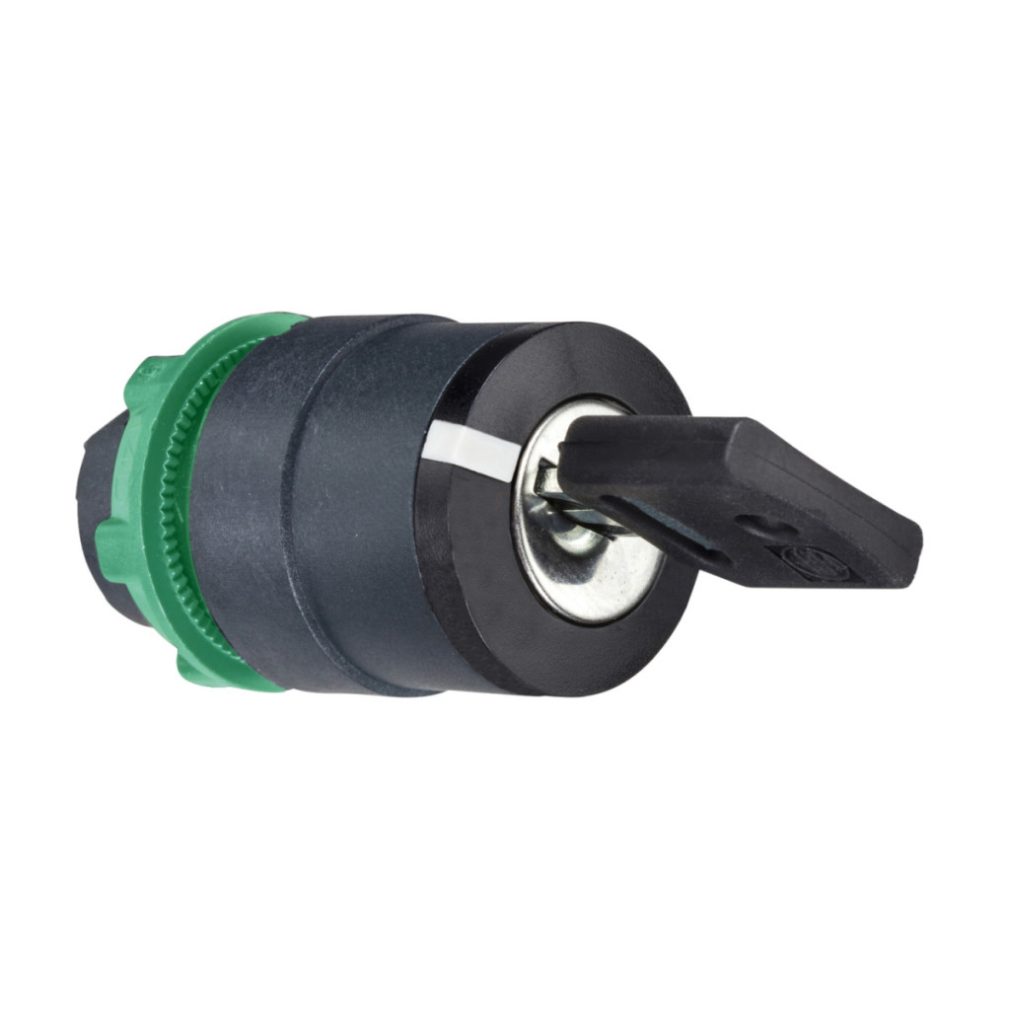

Capul comutatorului selector cu cheie Schneider Electric Harmony XB5 seria ZB5AG3D este o componentă de înaltă calitate pentru panouri de control industriale, care se remarcă pe piață prin fiabilitate și durabilitate. Acest comutator selector cu diametrul de 22 mm este special conceput pentru aplicații în care trebuie împiedicată utilizarea neautorizată a echipamentelor sau activarea accidentală a funcțiilor critice. O caracteristică specială a comutatorului selector cu cheie ZB5AG3D este blocarea cu cheie de tip Dom 8D1, care poate fi îndepărtată numai în poziția centrală, oferind astfel o funcție de securitate suplimentară. Designul din plastic gri închis nu numai că asigură un aspect estetic, dar și o rezistență excelentă la diverse impacturi care apar în mediile industriale. Opțiunea de funcționare în trei poziții (+/- 45°) oferă flexibilitate maximă pentru diverse sarcini de control. Produsul are parametri tehnici remarcabili: beneficiază de protecție IP66, IP67, IP69 și IP69K, ceea ce înseamnă că este complet rezistent la praf, apă și chiar jeturi de apă de înaltă presiune (până la 7000000 Pa la 55 °C). De asemenea, are protecție NEMA 13 și NEMA 4X și rezistență la impact IK06. Produsul funcționează în mod fiabil la temperaturi ambientale cuprinse între -40 °C și +70 °C, ceea ce permite utilizarea acestuia chiar și în condiții de mediu extreme. Comutatorul are o durată de viață mecanică extrem de lungă, producătorul garantând 1.000.000 de cicluri de comutare. Capul comutatorului selector Schneider Electric ZB5AG3D poate avea diferite coduri de asamblare electrică (C3, C4, C5, C6, C7, C8, C11, SF1, SR1), care determină numărul și locația contactelor asociate. Această versatilitate permite utilizarea produsului într-o gamă largă de configurații de comutare, de la comenzi simple la sisteme mai complexe. Comutatorul selector este compatibil cu cutiile din seriile XALD și XALK cu 1-5 întrerupătoare. ZB5AG3D are un comutator cu cheie negru, ceea ce îl face ușor de identificat pe panoul de control.
Schneider Electric Harmony XB5 - ZB5AG3D - cap comutator selector din plastic, Ø22, tastă 8D1, detașabilă în poziția centrală, 3 poziții Date tehnice
Caracteristici generale
Tipul produsului: Cap pentru comutator selector cu tastă
Familia de produse: Harmony XB5
Denumire scurtă a dispozitivului: ZB5
Material placă frontală: plastic gri închis
Diametru de montare: 22 mm
Formă cap: Rotundă
Tip cap: Standard
Funcționare
Mod de funcționare: rămâne în poziție
Element de acționare: Comutator cu cheie negru
Poziții de comutare: 3 poziții +/- 45°
Tip cheie: Dom 8D1
Poziție extragere cheie: Poziție centrală
Date tehnice
Dimensiuni CAD: 29 mm (lățime) x 29 mm (înălțime) x 72 mm (adâncime)
Durată de viață mecanică: 1.000.000 de cicluri de comutare
Caracteristici de mediu
Nivel de protecție IP: IP66, IP67, IP69, IP69K (conform IEC 60529)
Clasă de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălarea cu apă sub presiune: 7000000 Pa la 55 °C, de la o distanță de 0,1 m
Protecție IK: IK06 (conform IEC 50102)
Intervalul de temperatură ambiantă (depozitare): -40...70 °C
Intervalul de temperatură ambiantă (funcționare): -40...70 °C
Categorie de supratensiune: Clasa II (conform IEC 60536)
Certificate și standarde
Standarde: IEC 60947-1, UL 508, IEC 60947-5-1, JIS C8201-5-1, IEC 60947-5-4, CSA C22.2 Nr. 14, JIS C8201-1
Certificări de produs: DNV, CSA, BV, LROS (Lloyds register of shipping), listat UL
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală, conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semiondă sinusoidală, conform IEC 60068-2-27
