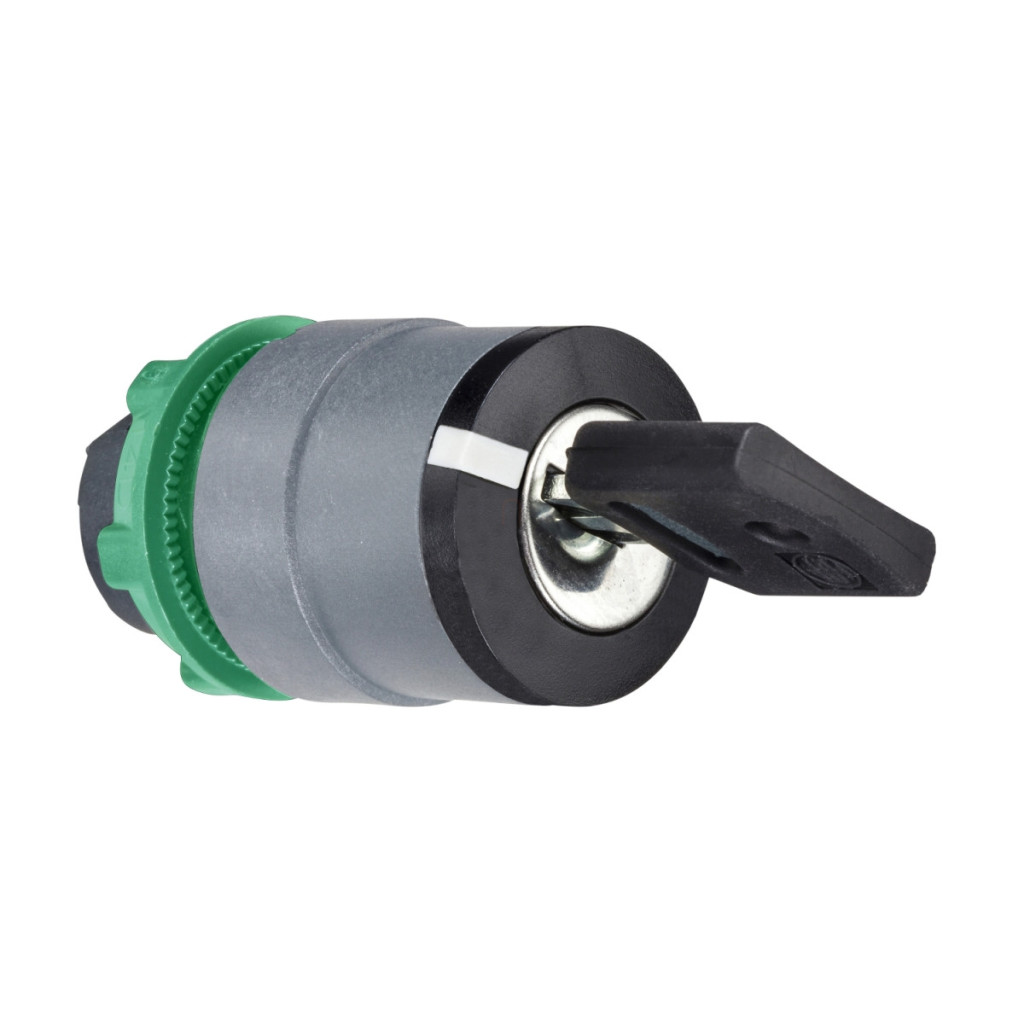

Capul comutatorului selector Schneider Electric Harmony XB5 seria ZB5AG4C0 este o unitate de control industrială profesională care oferă durabilitate și fiabilitate excepționale. Acest produs este conceput pentru utilizare în medii industriale și este potrivit în special pentru aplicații în care sunt necesare funcții cheie de siguranță. ZB5AG4C0 este un comutator cu cheie din plastic negru care face parte din populara familie de produse Harmony XB5 de la Schneider Electric. Cu un diametru standard de montare de 22 mm, dispozitivul poate fi instalat cu ușurință în majoritatea panourilor de control industriale. Comutatorul are 2 poziții de comutare, între care se poate comuta cu o rotire de 90°. Comutatorul este proiectat să rămână în poziție, ceea ce înseamnă că rămâne în poziția setată după ce cheia este rotită. O caracteristică unică a produsului este că cheia 455 poate fi îndepărtată în orice poziție, permițând un control flexibil al accesului. Marginea gri completează elegant capul negru al comutatorului și oferă un design rotunjit și estetic. Dimensiunile CAD ale produsului sunt definite cu precizie: lățime totală de 29 mm, înălțime totală de 29 mm și adâncime totală de 72 mm. Comutatorul este extrem de durabil, cu o durată de viață mecanică de 1.000.000 de cicluri de comutare, ceea ce reprezintă o valoare remarcabilă în industrie. Capul comutatorului este doar o componentă de bază, astfel încât blocurile de contact adecvate trebuie selectate și conectate pentru o funcționare completă. Capul comutatorului ZB5AG4C0 este compatibil cu diverse coduri de asamblare electrică, inclusiv C3, C4, C5, C6, C7, C8, C11, SF1, SR1 și C15, care permit diferite configurații de contact. Această flexibilitate permite utilizarea comutatorului într-o gamă largă de aplicații, cu până la 6 contacte pentru montare frontală. Produsul poate fi utilizat cu întrerupătoare XALD 1-5 și întrerupătoare XALK 2-5. ZB5AG4C0 are, de asemenea, caracteristici de mediu remarcabile. Dispozitivul funcționează într-un interval de temperatură de depozitare și funcționare de la -40 °C la +70 °C, ceea ce asigură o gamă extrem de largă de aplicații. Are protecție IP66 și IP67 conform IEC 60529, precum și protecție NEMA 13 și NEMA 4X. Produsul poate rezista la spălare cu presiune înaltă de până la 7000000 Pa la 55 °C de la o distanță de 0,1 m. Are rezistență la impact IK06 conform IEC 50102. Produsul este conform cu numeroase standarde internaționale, inclusiv UL 508, IEC 60947-5-1, IEC 60947-5-4, JIS C8201-5-1, CSA C22.2 Nr. 14, IEC 60947-1 și JIS C8201-1. Are certificări DNV, CSA, BV, LROS (Lloyds Register of Shipping) și UL, care dovedesc calitatea și fiabilitatea excelente ale produsului. ZB5AG4C0 are o rezistență remarcabilă la vibrații, cu o valoare de 5 gn (f= 2-500 Hz) conform IEC 60068-2-6. Rezistența sa la șocuri este, de asemenea, remarcabilă: 30 gn (durată = 18 ms) și 50 gn (durată = 11 ms) pentru accelerația semiondulei sinusoidale, conform IEC 60068-2-27. Aceste caracteristici fac ca produsul să fie ideal pentru utilizarea în medii industriale dure, unde echipamentele sunt supuse unor solicitări mecanice semnificative.
Schneider Electric Harmony XB5 - ZB5AG4C0 - cap comutator selector din plastic, Ø22, 455 tastă, detașabil în toate pozițiile, 2 poziții, ramă gri date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Cap comutator selector
Denumirea scurtă a dispozitivului: ZB5
Material ramă: Plastic, acoperire gri
Diametru montare: 22 mm
Tip cap: Standard
Cantitate minimă de comandă: 1
Formă cap unitate de semnal: Rotundă
Tip operator: Poziție de blocare
Profil operator: Comutator cu cheie neagră
Informații privind poziția operatorului: 2 poziții 90°
Tip blocare: Cheie 455
Poziție extragere cheie: Orice poziție
Informații suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 72 mm
Durată de viață mecanică: 1.000.000 de cicluri
Denumirea stației: XALD 1...5 întrerupătoare, XALK 2...5 întrerupătoare
Cod compoziție electrică: C4, C5, C6, C7, C8, C11, C3, SF1, SR1, C15
Descrierea dispozitivului: Element de bază
Caracteristici de mediu
Tratament de protecție: TH
Temperatura ambiantă de depozitare: -40...70 °C
Temperatură ambiantă de funcționare: -40...70 °C
Categorie de supratensiune: Clasa II, conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67
Grad de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK06 conform IEC 50102
Standarde și certificări
Standarde: UL 508, IEC 60947-5-1, IEC 60947-5-4, JIS C8201-5-1, CSA C22.2 Nr. 14, IEC 60947-1, JIS C8201-1
Certificări de produs: DNV, CSA, BV, LROS (Lloyds Register of Shipping), UL
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
