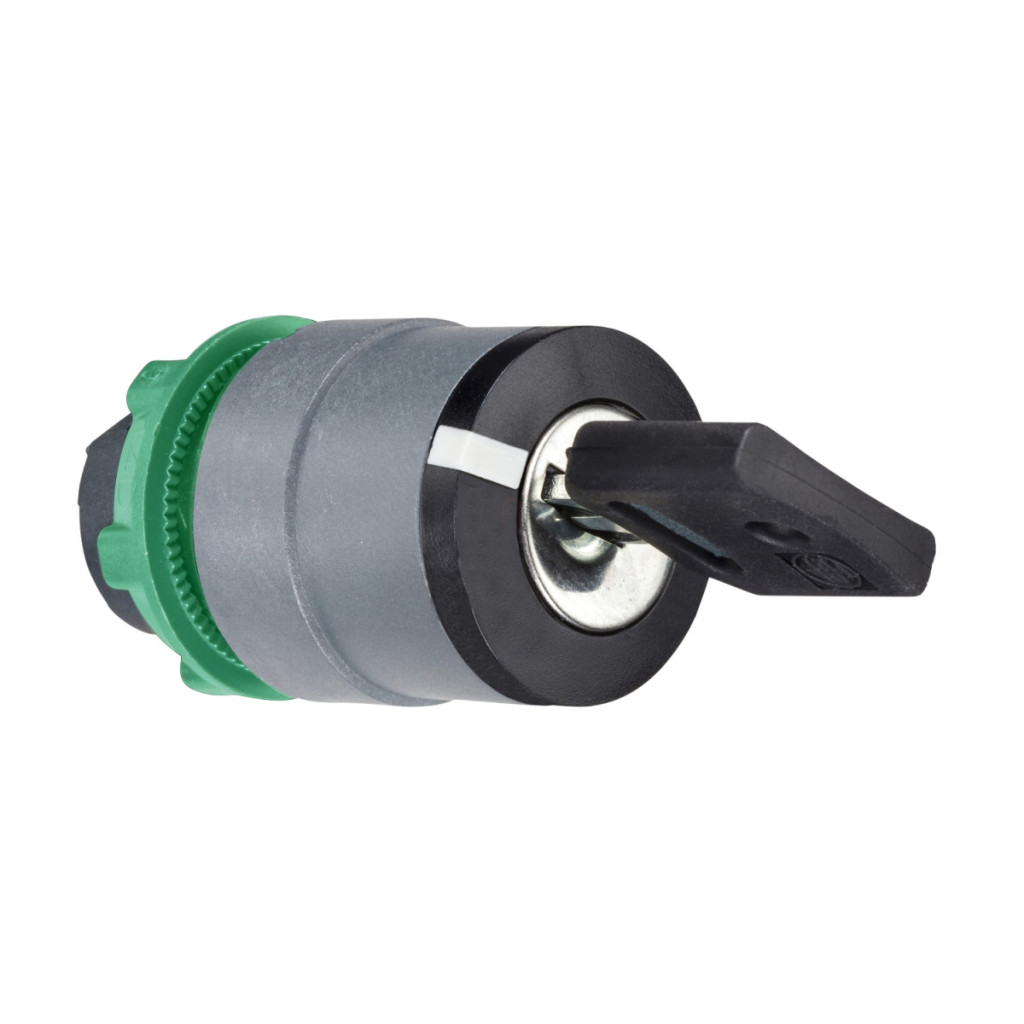

Comutatorul cu selector de cheie ZB5AG4DC0 din gama Harmony XB5 de la Schneider Electric este un dispozitiv de control industrial extrem de fiabil și versatil, care oferă o durată lungă de viață datorită carcasei din plastic de înaltă calitate și mecanicii de precizie. Dispozitivul negru, cu un diametru de 22 mm, are o margine gri, care conferă comutatorului un aspect elegant, integrându-se perfect în mediile industriale. Comutatorul selector cu cheie ZB5AG4DC0 este echipat cu un insert de blocare de tip Dom 8D1, care oferă o securitate excepțională împotriva utilizării neautorizate. Designul dispozitivului permite scoaterea cheii în orice poziție, oferind flexibilitate maximă pentru implementarea diverselor protocoale de securitate. Comutatorul are două poziții (unghi de rotație de 90°) și este proiectat să rămână în poziție, ceea ce înseamnă că, după rotirea cheii, comutatorul rămâne în acea poziție până la următoarea operațiune. Această caracteristică este deosebit de utilă în aplicațiile în care starea echipamentului trebuie verificată și vizual. Produsul oferă o durabilitate mecanică excepțională, deoarece poate efectua 1.000.000 de cicluri de comutare fără defecte. Această valoare remarcabilă garantează că comutatorul va funcționa în mod fiabil timp de mulți ani, chiar și în condiții de utilizare intensivă. Capul comutatorului selector ZB5AG4DC0 oferă, de asemenea, o protecție remarcabilă împotriva influențelor mediului, datorită claselor de protecție IP66 și IP67. Acest lucru înseamnă că este complet etanș la praf și apă, fiind ideal pentru aplicații în exterior sau în medii industriale umede și prăfuite. Produsul este, de asemenea, clasificat NEMA 13 și NEMA 4X și poate rezista la spălarea cu presiune înaltă (7000000 Pa la 55 °C, de la o distanță de 0,1 m), ceea ce îi mărește și mai mult gama de aplicații. Capul comutatorului cu cheie Schneider Electric Harmony XB5 ZB5AG4DC0 are numeroase certificări (DNV, CSA, BV, LROS, UL), ceea ce îl face potrivit pentru utilizarea într-o gamă largă de aplicații industriale din întreaga lume. Produsul este conform cu numeroase standarde internaționale, inclusiv IEC 60947-5-4, IEC 60947-1, IEC 60947-5-1, UL 508, JIS C8201-5-1 și JIS C8201-1. Funcționează excelent chiar și în condiții de mediu extreme, deoarece poate fi utilizat într-un interval de temperatură de funcționare de la -40 °C la +70 °C și are o rezistență remarcabilă la vibrații și șocuri (rezistență la vibrații de 5 gn și rezistență la șocuri de 30/50 gn). Comutatorul poate fi utilizat în diverse configurații electrice în conformitate cu codurile (C3, C4, C5, C6, C7, C8, C11, C15, SF1, SR1), ceea ce îl face flexibil pentru utilizare într-o varietate de aranjamente de contact. Capul comutatorului selector cu cheie ZB5AG4DC0 este ideal pentru funcții de siguranță, pornirea/oprirea mașinilor și echipamentelor, schimbarea modurilor de funcționare sau orice aplicație în care trebuie împiedicată funcționarea neautorizată.
Schneider Electric Harmony XB5 - ZB5AG4DC0 - cap comutator selector din plastic, Ø22, cheie 8D1, detașabil în toate pozițiile, 2 poziții, ramă gri date tehnice
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului: Cap pentru comutator selector cu cheie
Denumirea scurtă a dispozitivului: ZB5
Materialul cadrului: Plastic, galvanizat gri
Diametru de montare: 22 mm
Tip cap: Standard
Cantitate minimă de vânzare: 1
Formă cap unitate indicator: Rotundă
Tip comutator: Fix (cu auto-retenție)
Profil comutator: Comutator cu cheie negru
Informații privind poziția comutatorului: 2 poziții 90°
Tip tija cheie: Dom 8D1
Poziție extragere cheie: Orice poziție
Dimensiuni
Lățime CAD: 29 mm
Înălțime CAD: 29 mm
Adâncime CAD: 72 mm
Caracteristici de performanță
Durată de viață mecanică: 1.000.000 de cicluri
Denumire stație: XALD 1...5 decuplări, XALK 2...5 decuplări
Caracteristici electrice
Cod de asamblare electrică: C4 (maximum 6 contacte utilizând blocuri simple și duble, montare frontală), C5 (maximum 5 contacte utilizând blocuri simple, montare frontală), C6 (maximum 5 contacte utilizând blocuri simple și duble, montare frontală), C7 (maximum 4 contacte utilizând blocuri simple, montare frontală), C8 (maximum 4 contacte utilizând blocuri simple și duble, montare frontală), C11 (maximum 3 contacte utilizând blocuri simple, montare frontală), C3 (maximum 6 contacte utilizând blocuri simple, montare frontală), SF1 (maximum 3 contacte utilizând blocuri simple, montare frontală), SR1 (maximum 3 contacte utilizând blocuri simple, montare posterioară), C15 (maximum 1 contact utilizând blocuri simple, montare frontală)
Aspectul dispozitivului: Element de bază
Condiții de mediu
Tratament de protecție: TH
Temperatura ambiantă de depozitare: -40...70 °C
Temperatură ambiantă de funcționare: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67
Grad de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK06 conform IEC 50102
Standarde și certificări
Standarde: IEC 60947-5-4, JIS C8201-5-1, IEC 60947-1, CSA C22.2 nr. 14, IEC 60947-5-1, UL 508, JIS C8201-1
Certificări de produs: DNV, CSA, BV, LROS (Lloyds register of shipping), listat UL
Rezistență
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27; 50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27.
