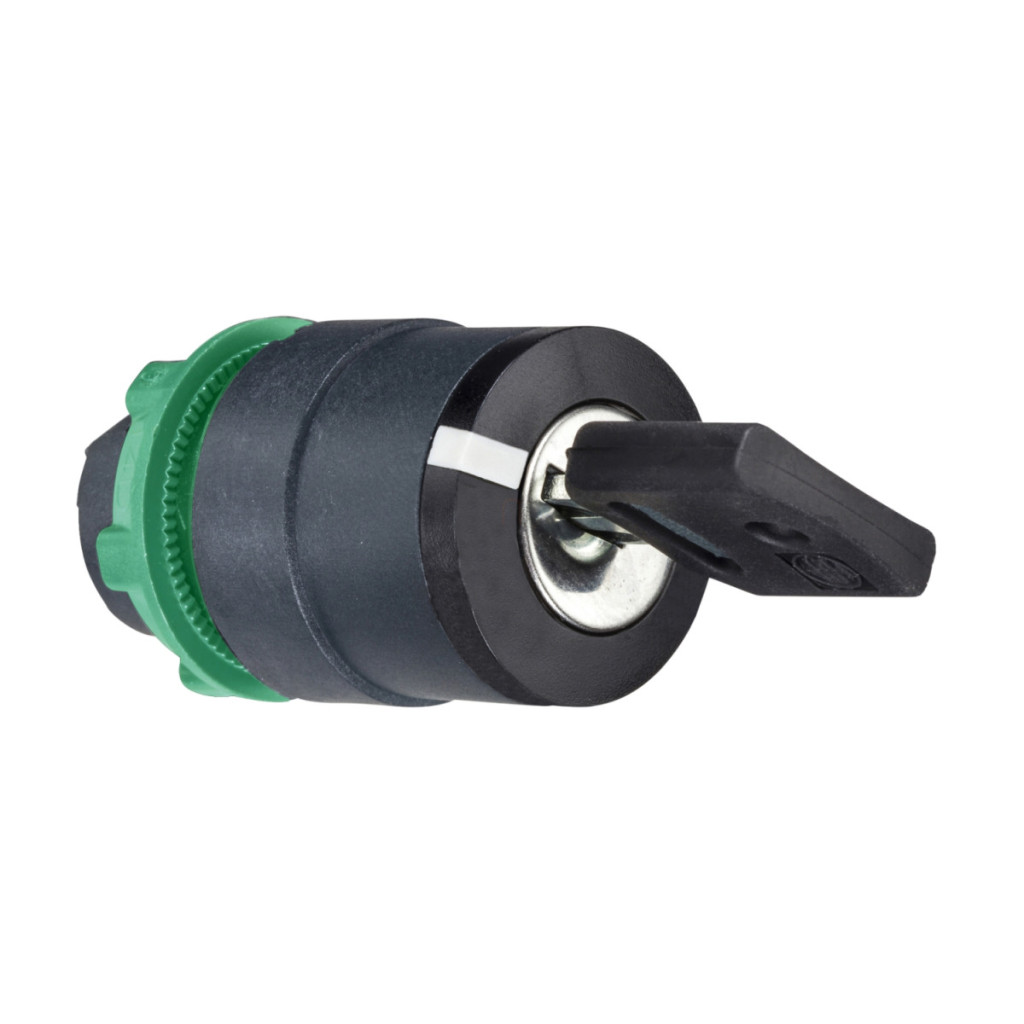

Capul comutatorului selector ZB5AG610 din seria Harmony XB5 de la Schneider Electric oferă o soluție excepțională în categoria comutatoarelor industriale de înaltă calitate. Acest comutator cu cheie negru, cu diametrul de 22 mm, poate fi acționat cu o cheie de tip 458A și este ideal pentru aplicații în care protecția împotriva accesului neautorizat și funcționarea fiabilă sunt importante. Capul comutatorului cu cheie ZB5AG610 are două poziții cu o rotație de 90°. Cheia poate fi scoasă numai în poziția din stânga și revine automat la poziția inițială din poziția din dreapta datorită unui mecanism de revenire cu arc. Această caracteristică este deosebit de utilă în aplicațiile de siguranță în care este necesar ca comutatorul să rămână în a doua poziție doar temporar. Produsul are un cadru din plastic de culoare gri închis care se potrivește bine în mediile industriale, în timp ce unitatea de control rotundă asigură o utilizare ergonomică. Parametrii tehnici ai ZB5AG610 sunt impresionanți: are clase de protecție IP66, IP67, IP69 și IP69K, oferind o protecție excepțională împotriva prafului, apei și spălării cu presiune înaltă. Comutatorul poate rezista la o presiune a jetului de apă de până la 7.000.000 Pa la 55 °C de la o distanță de 0,1 m, ceea ce îl face ideal pentru mediile industriale în care este necesară curățarea regulată. Produsul are un grad de rezistență la impact IK06 conform IEC 50102. Intervalul său de temperatură de funcționare și depozitare este între -40 °C și +70 °C, asigurând o funcționare fiabilă chiar și în condiții de mediu extreme. ZB5AG610 are o durată de viață mecanică de 1.000.000 de cicluri de comutare, asigurând o funcționare fiabilă pe termen lung. Produsul este conform cu o serie de standarde internaționale, inclusiv UL 508, IEC 60947-1, CSA C22.2 Nr. 14, IEC 60947-5-4, IEC 60947-5-1, JIS C8201-5-1 și JIS C8201-1. De asemenea, are certificări DNV, CSA, BV, LROS (Lloyds Register of Shipping) și UL, care confirmă calitatea sa înaltă și conformitatea cu standardele globale. Comutatorul poate rezista la vibrații de 5 gn (f= 2...500 Hz) în conformitate cu IEC 60068-2-6, precum și o accelerație de 30 gn (durată = 18 ms) și 50 gn (durată = 11 ms) cu semiondă sinusoidală în conformitate cu IEC 60068-2-27, asigurând o funcționare fiabilă chiar și în cele mai dure medii industriale. Capul comutatorului cu cheie ZB5AG610 poate fi utilizat cu diverse configurații electrice, corespunzând codurilor C3, C4, C5, C6, C7, C8, C11, C15, SF1 și SR1, oferind opțiuni de aplicare extrem de flexibile. Comutatorul este compatibil cu stațiile de decuplare XALD 1...5 și XALK 2...5, ceea ce facilitează integrarea în sistemele existente. Codurile diferite permit configurații diferite ale contactelor, cu până la 6 contacte, opțiuni de montare frontală sau posterioară, permițându-vă să rezolvați o gamă largă de sarcini de comutare. Adaptorul pentru montarea pe placa de circuit imprimat aparținând capului ZB5AG610 este livrat împreună cu instrucțiuni detaliate de instalare, ceea ce simplifică instalarea.
Schneider Electric Harmony XB5 - ZB5AG610 - cap comutator selector din plastic, Ø22, cheie 458E, poziție stânga detașabilă, retur dreapta, 2 poziții date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Cap comutator selector cu cheie
Denumirea scurtă a dispozitivului: ZB5
Materialul cadrului: Plastic gri închis
Diametru de montare: 22 mm
Tipul capului: Standard
Forma capului unității indicatoare: Rotundă
Tip operator: Revenire cu arc de la dreapta la stânga
Profil operator: Comutator cu cheie negru
Informații privind poziția operatorului: 2 poziții 90°
Tip cheie: Cheie 458A
Poziție de scoatere a cheii: Stânga
Date suplimentare
Lățime totală CAD: 29 mm Înălțime totală CAD: 29 mm Adâncime totală CAD: 72 mm Durată de viață mecanică: 1.000.000 de cicluri Denumire stație: XALD 1...5 decupaje, XALK 2...5 întreruperi
Cod asamblare electrică: C3, C4, C5, C6, C7, C8, C11, C15, SF1, SR1 pentru diverse configurații de contact
Prezentare dispozitiv: Element de bază
Condiții de mediu
Tratament de protecție: TH
Temperatura ambiantă de depozitare: -40...70 °C Temperatura ambiantă de funcționare: -40...70 °C Categoria de supratensiune: Clasa II conform IEC 60536 Nivel de protecție IP: IP66 conform IEC 60529, IP67, IP69, IP69K
Nivel de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK06 conform IEC 50102
Standarde și certificări
Conform cu următoarele standarde: UL 508, IEC 60947-1, CSA C22.2 nr. 14, IEC 60947-5-4, IEC 60947-5-1, JIS C8201-5-1, JIS C8201-1
Certificări de produs: DNV, CSA, BV, LROS (Lloyds Register of Shipping), listat UL
Rezistență
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
