Gama de produse Schneider Electric Harmony XB5 include comutatorul cu selector de chei ZB5AG614, care oferă o soluție fiabilă pentru operarea panourilor de control industriale și a mașinilor. Acest comutator cu carcasă din plastic gri închis se potrivește într-un orificiu de montare standard de 22 mm și este deosebit de util în aplicații în care este important să se împiedice funcționarea neautorizată. Comutatorul selector ZB5AG614 are două poziții, între care se poate comuta cu o rotire de 90 de grade. Cheia poate fi scoasă numai în poziția din stânga, ceea ce oferă o caracteristică suplimentară de siguranță. Comutatorul funcționează cu un retur cu arc de la dreapta la stânga, ceea ce înseamnă că revine automat la poziția inițială atunci când cheia este eliberată. Produsul poate fi acționat cu o cheie de tip 520E, ceea ce reprezintă o informație importantă pentru integratorii de sisteme și personalul de întreținere, pentru a asigura un sistem de blocare adecvat. Această componentă a seriei Harmony XB5 este extrem de durabilă, dovadă fiind durata sa de viață mecanică de 1 milion de cicluri de comutare. Rezistența sa este îmbunătățită și mai mult de un nivel ridicat de protecție: este clasificat IP66, IP67, IP69 și IP69K, ceea ce înseamnă că este protejat împotriva prafului, jeturilor de apă de înaltă presiune și imersiei temporare în apă. Comutatorul este, de asemenea, conform cu nivelurile de protecție NEMA 13 și NEMA 4X. Rezistența sa la spălarea cu presiune înaltă este, de asemenea, remarcabilă, garantată până la o presiune de 7.000.000 Pa la o temperatură a apei de 55 °C și o distanță de 0,1 metri. Clasa IK06 asigură o rezistență adecvată la impact în mediile industriale de zi cu zi. ZB5AG614 poate fi utilizat și depozitat într-un interval larg de temperaturi, de la -40 la +70 °C, ceea ce permite utilizarea sa în condiții extreme. Produsul este conform cu numeroase standarde internaționale, printre care: UL 508, IEC 60947-1, IEC 60947-5-1, JIS C8201-5-1, CSA C22.2 Nr. 14, IEC 60947-5-4, JIS C8201-1. De asemenea, are certificări DNV, CSA, BV, LROS (Lloyds Register of Shipping) și UL. Comutatorul Schneider Electric are, de asemenea, o rezistență excelentă la vibrații, care este de 5 gn (f=2...500 Hz) conform IEC 60068-2-6, precum și o rezistență la impact de 30 gn (18 ms) și 50 gn (11 ms) în cazul accelerației semiondulei sinusoidale conform IEC 60068-2-27.

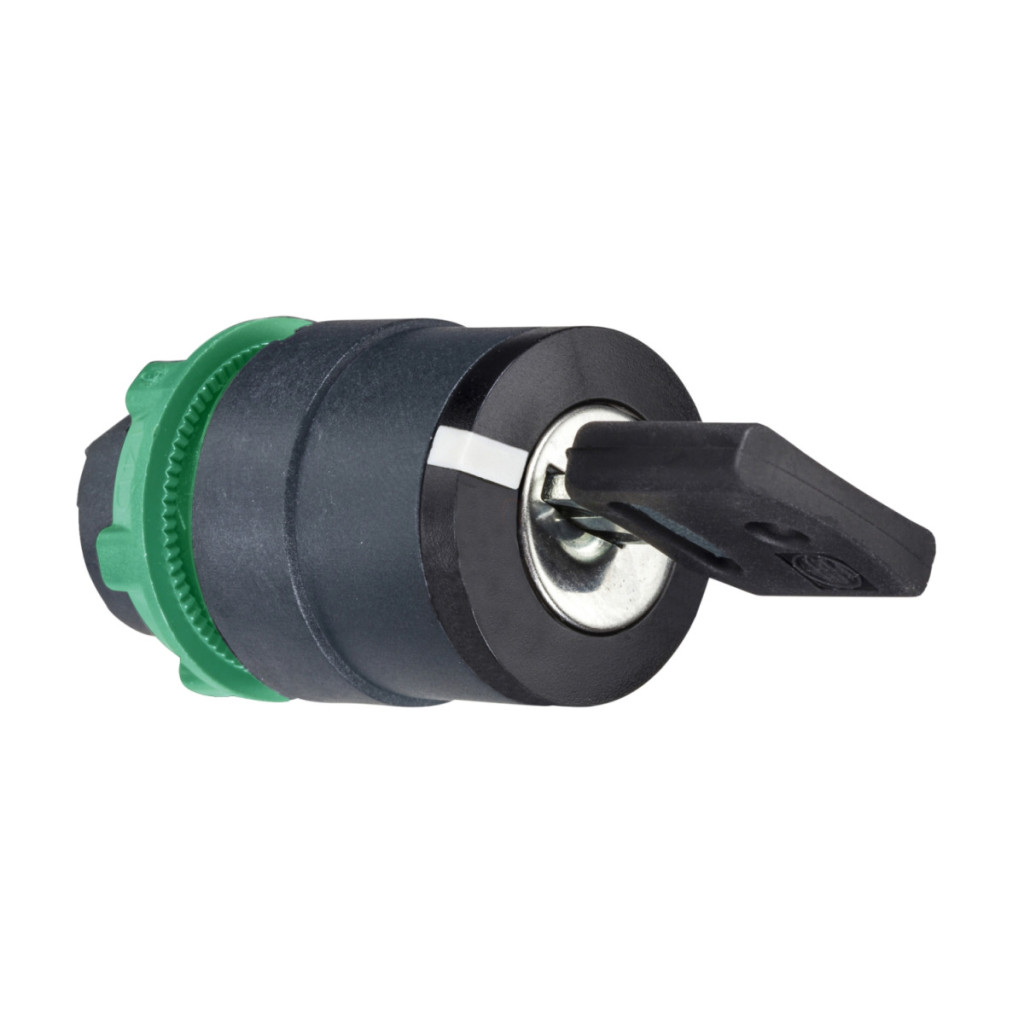

Schneider Electric Harmony XB5 - ZB5AG614 - cap comutator selector din plastic, Ø22, cheie 520E, poziție stânga detașabilă, revenire dreapta, 2 poziții date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Cap comutator selector cu cheie
Denumire scurtă a produsului: ZB5
Material cadru: Plastic gri închis
Diametru de montare: 22 mm
Tip cap: Standard
Formă cap unitate indicator: Rotundă
Tip operator: Revenire cu arc de la dreapta la stânga
Profil operator: Comutator cu cheie negru
Informații privind poziția operatorului: 2 poziții 90°
Tip cheie: Cheie 520E
Poziție de scoatere a cheii: Stânga
Informații suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 72 mm
Durată de viață mecanică: 1.000.000 de cicluri
Denumirea stației: XALD 1...5 întrerupătoare, XALK 2...5 întrerupătoare
Descrierea dispozitivului: Element de bază
Cod compoziție electrică
C4: <6 contacte, montate frontal folosind blocuri simple și duble
C5: <5 contacte, montate frontal folosind blocuri simple
C6: <5 contacte, montate frontal folosind blocuri simple și duble
C7: <4 contacte montate frontal folosind blocuri simple
C8: <4 contacte montate frontal folosind blocuri simple și duble
C11: <3 contacte montate frontal folosind blocuri simple
C3: <6 contacte utilizând blocuri simple montate frontal
SF1: <3 contacte utilizând blocuri simple montate frontal
SR1: <3 contacte, montare din spate folosind blocuri simple
C15: <1 contact, montare din față folosind blocuri simple
Caracteristici de mediu
Protecție: TH
Temperatura ambiantă în timpul depozitării: -40...70 °C
Temperatura ambiantă în timpul funcționării: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție
Grad de protecție IP: IP66 conform IEC 60529, IP67, IP69, IP69K
Clasa de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălarea cu apă sub presiune: 7.000.000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK06 conform IEC 50102
Standarde și certificări
Standarde: UL 508, IEC 60947-1, IEC 60947-5-1, JIS C8201-5-1, CSA C22.2 nr. 14, IEC 60947-5-4, JIS C8201-1
Certificări de produs: DNV, CSA, BV, LROS (Lloyds Register of Shipping), listat UL
Rezistență
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație cu undă semisinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) pentru accelerație cu undă semisinusoidală conform IEC 60068-2-27
