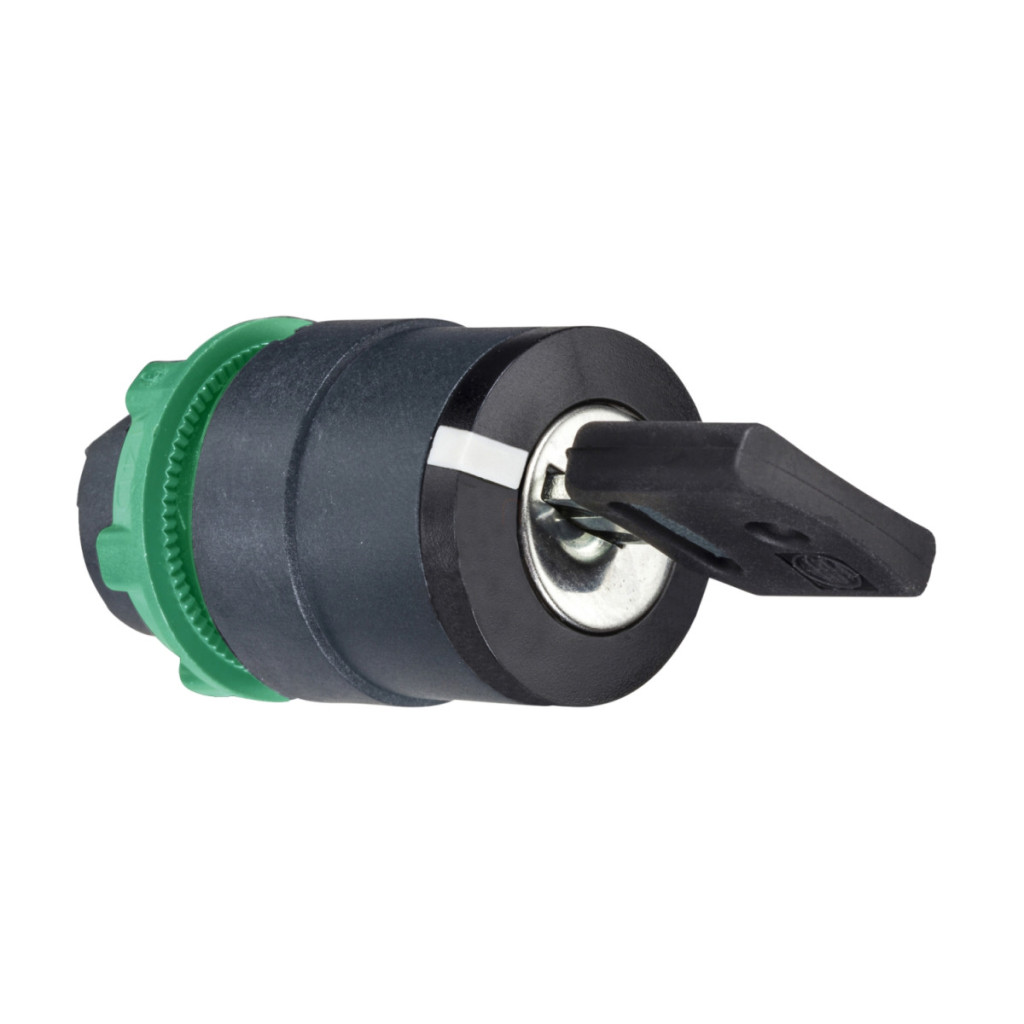

Gama de produse Schneider Electric Harmony XB5 Capul comutatorului cu cheie ZB5AG710 este un dispozitiv de control de înaltă calitate, conceput pentru aplicații industriale profesionale, asigurând o funcționare fiabilă chiar și în cele mai exigente medii. Acest comutator cu cheie special poate fi montat într-o gaură cu diametrul de 22 mm și dispune de un mecanism cu arc de revenire centrală care oferă o protecție adecvată împotriva funcționării neautorizate în aplicații critice din punct de vedere al siguranței. Capul comutatorului ZB5AG710 are un cadru din plastic de culoare gri închis, care nu numai că oferă un aspect estetic, dar și o rezistență excelentă la diverse influențe ambientale. Comutatorul poate fi setat în trei poziții (±45°) și cheia de tip 458A poate fi scoasă în poziția de mijloc, oferind o securitate sporită în situațiile în care numai persoanele autorizate au voie să efectueze operațiuni. Acest lucru poate fi deosebit de util, de exemplu, la resetarea sistemelor de oprire de urgență sau la selectarea modurilor speciale de funcționare în care este esențial să se împiedice accesul neautorizat. Produsul este extrem de durabil, după cum o demonstrează durata sa de viață mecanică de 1.000.000 de cicluri de comutare. Ca parte a seriei Harmony XB5, acest comutator poate fi utilizat cu diverse configurații de contacte electrice, în conformitate cu codurile specificate în detaliu în fișa tehnică a produsului (C3, C4, C5, C6, C7, C8, C11, SF1, SR1). Această configurabilitate flexibilă permite optimizarea comutatorului pentru diferite funcții de control, cu până la 6 contacte disponibile în diferite configurații, în funcție de cerințe. Capul comutatorului ZB5AG710 are proprietăți de protecție remarcabile: are clase de protecție IP66, IP67, IP69 și IP69K în conformitate cu IEC 60529, precum și clase NEMA 13 și NEMA 4X. Aceasta înseamnă că este complet rezistent la praf, jeturi de apă și chiar spălare la presiune înaltă (7000000 Pa) la o temperatură de 55 °C de la o distanță de 0,1 metri. Rezistența sa la impact este indicată de clasa IK06 conform IEC 50102. Pe baza tuturor acestor caracteristici, comutatorul este alegerea ideală pentru spălătorii, fabrici de prelucrare a alimentelor sau alte medii în care este necesară curățarea regulată, precum și pentru locații cu niveluri ridicate de praf sau umiditate. Funcționează în mod fiabil chiar și în condiții de temperatură extremă, deoarece intervalul său de temperatură de funcționare și depozitare este între -40 °C și +70 °C. Produsul are o rezistență excelentă la vibrații (5 gn în intervalul 2-500 Hz, în conformitate cu IEC 60068-2-6) și o rezistență remarcabilă la șocuri (30 gn la 18 ms și 50 gn la 11 ms accelerație semisinusoidală, conform IEC 60068-2-27), ceea ce îl face potrivit pentru utilizarea în echipamente mobile sau medii cu vibrații.
Schneider Electric Harmony XB5 - ZB5AG710 - date tehnice privind capul comutatorului selector din plastic
Caracteristici generale
Gama de produse: Harmony XB5
Tipul produsului sau componentului: Cap comutator selector cu cheie
Denumirea scurtă a dispozitivului: ZB5
Material cadru: plastic gri închis
Diametru de montare: 22 mm
Tip cap: standard
Formă cap unitate indicator: Rotundă
Caracteristici de funcționare
Tip operator: Arc de revenire central
Profil operator: Comutator cu cheie negru
Informații privind poziția operatorului: 3 poziții +/- 45°
Tip blocare: cheie 458A
Poziție de scoatere a cheii: Centru
Parametri mecanici
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 72 mm
Durată de viață mecanică: 1.000.000 de cicluri Denumirea stației: XALD 1...5 întreruperi, XALK 2...5 întreruperi Compoziție electrică Cod asamblare electrică: C4 - mai puțin de 6 contacte, montate frontal folosind blocuri simple și duble
C5 - mai puțin de 5 contacte, montate frontal folosind blocuri simple
C6 - mai puțin de 5 contacte, montate frontal folosind blocuri simple și duble
C7 - mai puțin de 4 contacte, montate frontal utilizând blocuri simple
C8 - mai puțin de 4 contacte, montate frontal utilizând blocuri simple și duble
C11 - mai puțin de 3 contacte, montate frontal utilizând blocuri simple
C3 - mai puțin de 6 contacte, montate frontal utilizând blocuri simple
SF1 - mai puțin de 3 contacte, montate frontal utilizând blocuri simple
SR1 - mai puțin de 3 contacte, montate posterior utilizând blocuri simple
Parametri de mediu
Tratament de protecție: TH
Temperatura ambiantă de funcționare: -40...70 °C
Temperatură de depozitare ambiantă: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67, IP69, IP69K Grad de protecție NEMA: NEMA 13, NEMA 4X Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK06 conform IEC 50102
Standarde și certificări
Standarde: UL 508, IEC 60947-5-4, JIS C8201-5-1, CSA C22.2 Nr. 14, IEC 60947-5-1, IEC 60947-1, JIS C8201-1
Certificări de produs: DNV, CSA, BV, LROS (Lloyds Register of Shipping), listat UL
Rezistență mecanică
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
