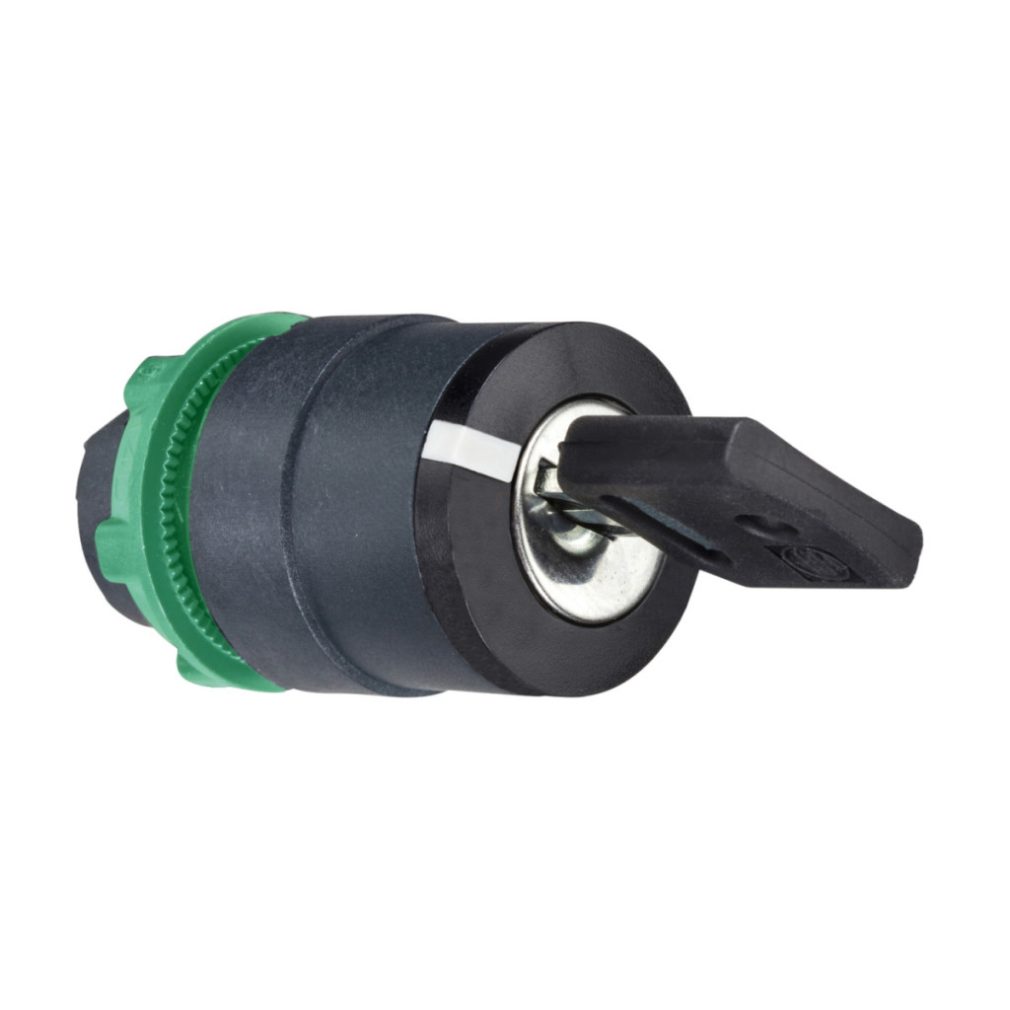

Gama de produse Schneider Electric Harmony XB5 Capul comutatorului cu cheie ZB5AG7D este un element de control industrial fiabil și de înaltă calitate, care oferă cel mai înalt nivel de siguranță pentru mașini, echipamente, panouri de control și alte aplicații industriale. Acest comutator cu cheie face parte din gama de produse Harmony XB5, pe care Schneider Electric a proiectat-o special având în vedere durata lungă de viață și fiabilitatea excepțională. Cea mai importantă caracteristică a comutatorului cu cheie ZB5AG7D este mecanismul de blocare a cheii Dom 8D1, care oferă o securitate sporită împotriva comutării neautorizate. Cheia poate fi scoasă numai în poziția centrală (0°), ceea ce oferă o siguranță suplimentară, deoarece scoaterea cheii resetează automat comutatorul la poziția sa implicită. Această funcționalitate este deosebit de valoroasă pentru mașinile și echipamentele periculoase, unde controlul operațional este esențial. Comutatorul are trei poziții (+/-45°) și un design cu revenire centrală cu arc, ceea ce înseamnă că revine automat la poziția centrală implicită atunci când se aplică o forță externă. Capul comutatorului cu cheie negru are un design rotund standard și se potrivește perfect în orificiile de montare de 22 mm. Parametrii săi tehnici sunt remarcabili: în spatele plăcii frontale din plastic gri închis se află un mecanism extrem de durabil, care garantează 1.000.000 de cicluri de comutare - aceasta este o valoare deosebit de ridicată în industrie și permite o funcționare pe termen lung, fără probleme. Protecția IP este pe mai multe niveluri: dispozitivul are niveluri de protecție IP66, IP67, IP69 și IP69K, ceea ce înseamnă protecție completă împotriva prafului și protecție împotriva jeturilor de apă de diferite intensități și spălării cu presiune înaltă. Produsul poate rezista la spălări cu presiune înaltă la 7.000.000 Pa și 55 °C, fiind astfel potrivit pentru utilizare chiar și în cele mai dure medii industriale. De asemenea, este conform cu clasificările NEMA 13 și NEMA 4X. ZB5AG7D are o gamă extrem de largă de temperaturi de funcționare, de la -40 °C la +70 °C, ceea ce îl face potrivit pentru utilizarea în condiții de mediu extreme. Rezistența sa la vibrații este de 5 gn (f=2...500 Hz) în conformitate cu IEC 60068-2-6, în timp ce rezistența sa la șocuri este de 30 gn (durată = 18 ms) sau 50 gn (durată = 11 ms) pentru accelerația semiondulei în conformitate cu IEC 60068-2-27. Capul comutatorului selector cu cheie ZB5AG7D poate fi combinat cu diverse ansambluri electrice. Conform fișei tehnice a produsului, acesta este compatibil cu codurile de configurație electrică C3, C4, C5, C6, C7, C8, C9, C11, SF1 și SR1, care permit diferite combinații de contacte utilizând blocuri simple și duble pentru montare frontală sau posterioară. În funcție de poziția comutatorului, starea contactelor este definită cu precizie, așa cum se arată în tabelele de secvență de comutare pentru pozițiile 315°, 0° și 45°. ZB5AG7D este compatibil cu diverse stații Schneider Electric XALD și XALK care conțin 1-5 întrerupătoare. La instalare, este important să se țină cont de dimensiunile exacte ale produsului: conform dimensiunilor CAD, lățimea totală este de 29 mm, înălțimea totală este de 29 mm, iar adâncimea totală este de 72 mm. În timpul instalării, se recomandă utilizarea unei plăci anti-rotație (ZB5AZ902) pentru comutatoare și butoane de oprire de urgență, pentru a preveni rotația nedorită.
Schneider Electric Harmony XB5 - ZB5AG7D - cap comutator selector din plastic, Ø22, 8D1 cheie, detașabil în poziția centrală, revenire centrală, 3 poziții date tehnice
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului: Cap comutator selector cu cheie
Denumire scurtă a dispozitivului: ZB5
Material placă frontală: Plastic gri închis
Diametru de montare: 22 mm
Formă cap: Rotundă
Tip comutator: Revenire la centru cu arc
Design comutator: Comutator cu cheie negru
Informații privind poziția comutatorului: 3 poziții +/- 45°
Tip tijă cheie: Dom 8D1
Poziție extragere cheie: Poziție centrală
Date mecanice
Lățime CAD: 29 mm
Înălțime CAD: 29 mm
Adâncime CAD: 72 mm
Durată de viață mecanică: 1.000.000 de cicluri
Caracteristici electrice
Cod de asamblare electrică: C4 pentru până la 6 contacte utilizând blocuri simple și duble pentru montarea pe panoul frontal
C5 pentru până la 5 contacte utilizând blocuri simple pentru montarea pe panoul frontal
C6 max. 5 contacte utilizând blocuri simple și duble pentru montarea pe panoul frontal
C7 max. 4 contacte utilizând blocuri simple pentru montarea pe panoul frontal
C8 max. 4 contacte utilizând blocuri simple și duble pentru montarea pe panoul frontal
C11 pentru max. 3 contacte utilizând blocuri simple pentru montarea pe panoul frontal
C3 pentru max. 6 contacte utilizând blocuri simple pentru montarea pe panoul frontal
SF1 pentru max. 3 contacte utilizând blocuri simple pentru montarea pe panoul frontal
SR1 pentru până la 3 contacte utilizând blocuri simple pentru montarea pe panoul din spate
Categorie de supratensiune: Clasa II conform IEC 60536
Caracteristici de protecție
Grad de protecție IP: IP66 conform IEC 60529
IP67
IP69
IP69K
Clasa de protecție NEMA: NEMA 13
NEMA 4X
Protecție la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK06 conform IEC 50102
Certificate și standarde
Standarde: JIS C8201-5-1, IEC 60947-5-4, IEC 60947-1, CSA C22.2 Nr. 14, IEC 60947-5-1, UL 508, JIS C8201-1 Certificări de produs: DNV, CSA, BV, LROS (Lloyds register of shipping), listat UL
Caracteristici de mediu
Grad de protecție: TH
Temperatura ambiantă de depozitare: -40...70 °C
Temperatura ambiantă de funcționare: -40...70 °C Rezistență la vibrații: 5 gn (f= 2...500 Hz) în conformitate cu IEC 60068-2-6 Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
