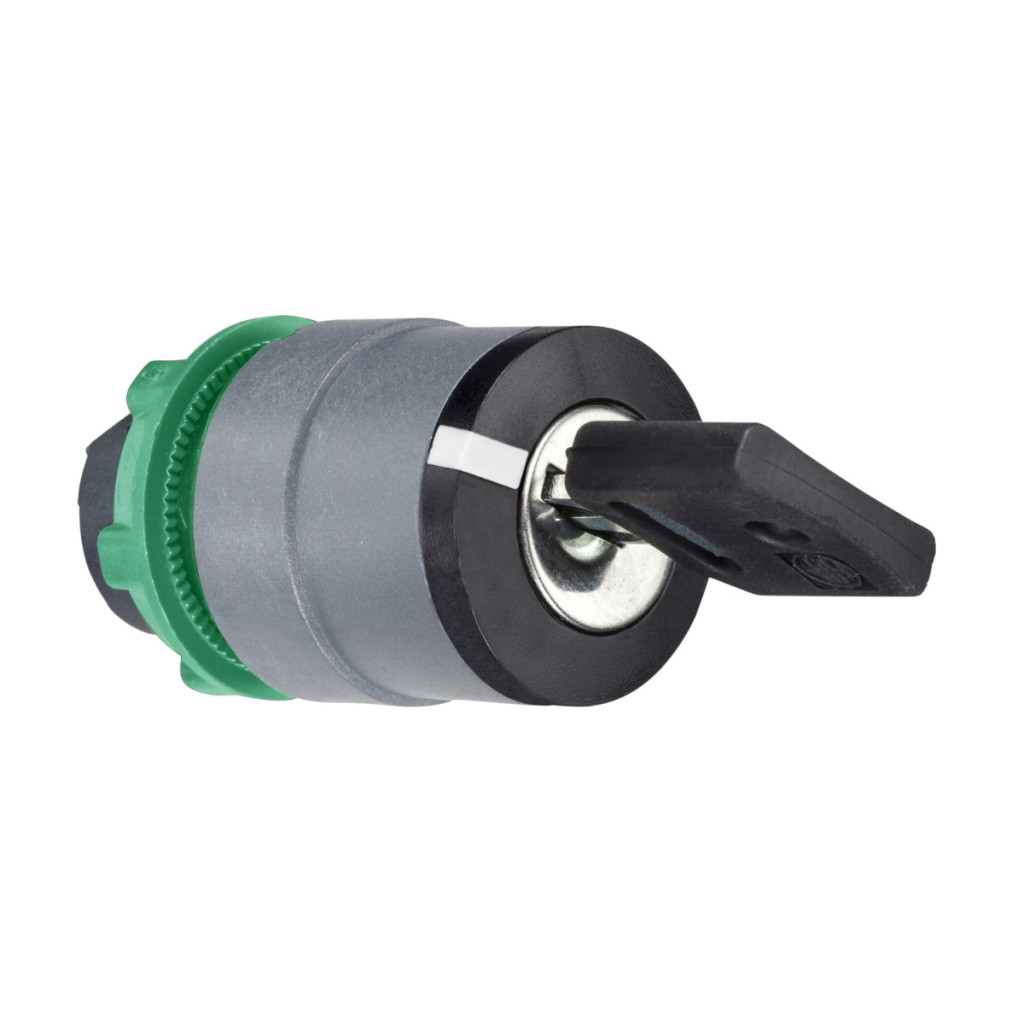

Gama de produse Schneider Electric Harmony XB5 Capul comutatorului selector cu cheie ZB5AG9C0 este un element de control versatil, conceput special pentru medii industriale. Acest comutator selector din plastic cu diametrul de 22 mm are trei poziții diferite, permițând o gamă largă de aplicații în sistemele de automatizare și control. Produsul este un comutator cu cheie negru, de tip 455, care poate fi îndepărtat numai în poziția din stânga, oferind astfel protecție împotriva utilizării neautorizate. Marginea acoperită cu plastic gri nu numai că oferă un aspect estetic, dar și crește durabilitatea. Comutatorul selector are o funcție de blocare, ceea ce înseamnă că, după rotirea cheii, comutatorul rămâne în acea poziție până la următoarea acțiune de comutare. Comutatorul selector Harmony XB5 are parametri tehnici remarcabili. Este extrem de durabil, dovadă fiind durata de viață mecanică de 1.000.000 de cicluri de comutare. Comutatorul oferă o varietate de opțiuni de montare: pentru montarea frontală, blocurile simple și duble pot fi utilizate în diverse configurații (C3, C4, C5, C6, C7, C8, C11, SF1), iar montarea pe spate este, de asemenea, posibilă (SR1). Comutatorul selector este compatibil cu stațiile de întrerupere XALD 1...5 și XALK 2...5, permițând o instalare flexibilă. De asemenea, excelează în ceea ce privește rezistența la factorii de mediu. Are un grad de protecție IP66 și IP67 conform IEC 60529 și respectă, de asemenea, cerințele NEMA 13 și NEMA 4X. Acest nivel ridicat de protecție asigură protecția completă a comutatorului împotriva prafului și a apei. De asemenea, este rezistent la spălarea cu presiune înaltă (7.000.000 Pa la 55 °C, distanță de 0,1 m) și are un grad de rezistență la impact IK06 conform IEC 50102. Produsul poate fi utilizat într-un interval larg de temperaturi: poate fi utilizat și depozitat între -40 °C și +70 °C, asigurând o funcționare fiabilă chiar și în condiții extreme. Comutatorul selector este conform cu o serie de standarde internaționale, inclusiv UL 508, CSA C22.2 nr. 14, IEC 60947-5-1, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-4 și JIS C8201-1. De asemenea, are mai multe certificări internaționale, precum DNV, CSA, BV, LROS și UL, care dovedesc acceptarea globală și fiabilitatea produsului. Capul comutatorului selector Schneider Electric ZB5AG9C0 oferă, de asemenea, o rezistență excelentă la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6, precum și o rezistență remarcabilă la șocuri de 30 gn (durată = 18 ms) și 50 gn (durată = 11 ms) pentru accelerația semiondulei sinusoidale conform IEC 60068-2-27.
Schneider Electric Harmony XB5 - ZB5AG9C0 - date tehnice privind capul comutatorului selector din plastic
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Cap pentru comutator selector cu cheie
Denumirea scurtă a produsului: ZB5
Material ramă: Acoperire din plastic gri
Diametru de montare: 22 mm
Formă cap: Standard
Vândut ca unitate individuală: 1
Forma capului unității indicatoare: Rotundă
Tip operator: Fix
Profil operator: Comutator cu cheie negru
Informații privind poziția operatorului: 3 poziții +/- 45°
Tip cheie: cheie 455
Poziție extragere cheie: stânga
Date tehnice
Lățime totală CAD: 29 mm Înălțime totală CAD: 29 mm Adâncime totală CAD: 72 mm Durată de viață mecanică: 1.000.000 de cicluri Denumirea stației: XALD 1...5 decupaje, XALK 2...5 întreruperi
Cod compoziție electrică: C4 <6 contacte, utilizând blocuri simple și duble în primul ansamblu, C5 <5 contacte, utilizând blocuri simple în primul ansamblu, C6 <5 contacte, utilizând blocuri simple și duble în primul ansamblu, C7 <4 contacte, utilizând blocuri simple în ansamblul inițial, C8 <4 contacte, utilizând blocuri simple și duble în ansamblul inițial, C11 <3 contacte, utilizând blocuri simple în primul ansamblu, C3 <6 contacte, utilizând blocuri simple în primul ansamblu, SF1 <3 contacte, utilizând blocuri simple în primul ansamblu, SR1 <3 contacte, utilizând blocuri simple în ansamblul din spate
Descrierea dispozitivului: Element de bază
Caracteristici de mediu
Tratament de protecție: TH
Temperatura aerului ambiant pentru funcționare: -40...70 °C
Categorie de supratensiune: Clasa II, conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67
Grad de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălatoare de înaltă presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK06 conform IEC 50102
Standarde: UL 508, CSA C22.2 nr. 14, IEC 60947-5-1, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-4, JIS C8201-1 Certificări de produs: DNV, CSA, BV, LROS (Lloyds Register of Shipping), listat UL Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform cu IEC 60068-2-6 Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27.
