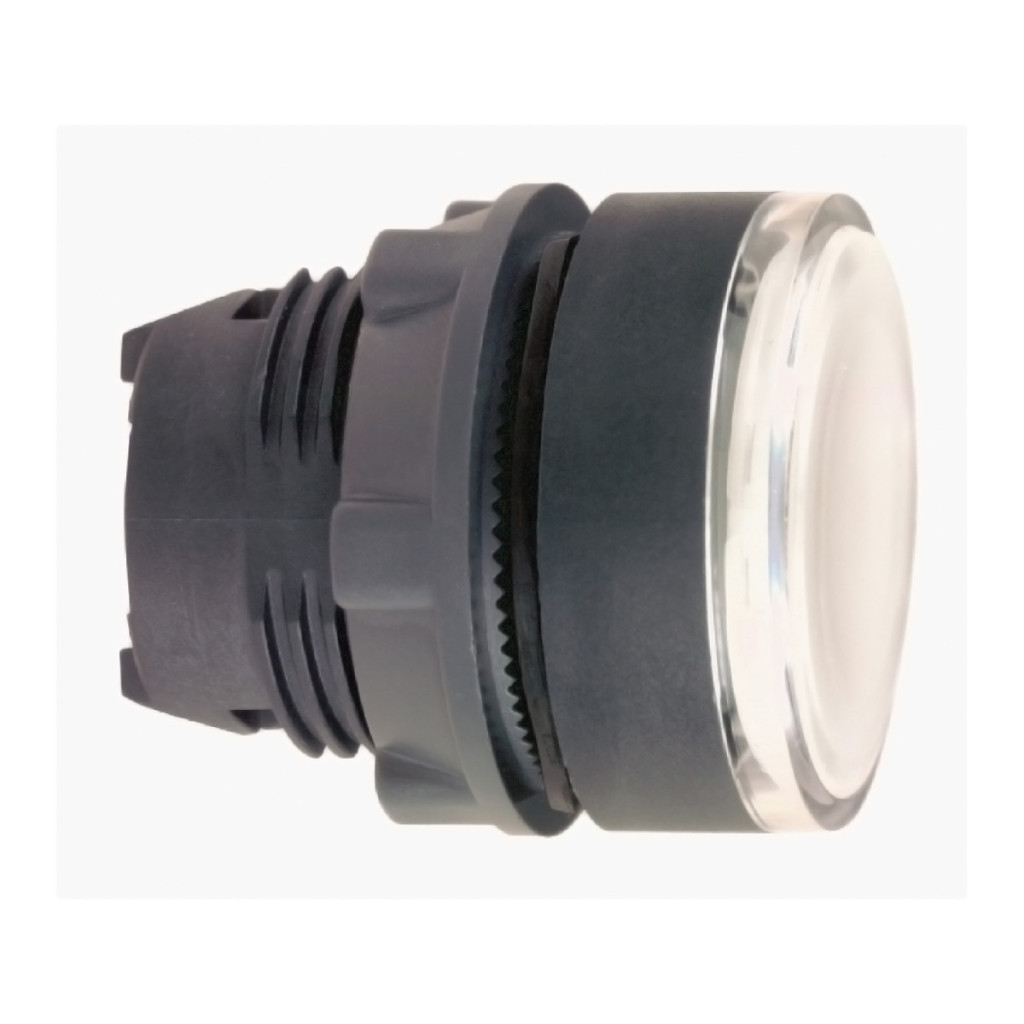

Capul iluminat al butonului Schneider Electric Harmony XB5 seria ZB5AH0183 este un element de control industrial extrem de practic și durabil, care constituie o componentă fiabilă a sistemelor moderne de automatizare. Acest buton rotund, alb, încastrat, este fabricat din plastic de înaltă calitate, de culoare gri închis, și poate fi instalat într-o gaură standard de 22 mm, o dimensiune larg acceptată în industrie. Butonul ZB5AH0183 este de tip apăsat-eliberat, ceea ce înseamnă că este activat la prima apăsare și eliberat la a doua apăsare. Butonul nu are marcaje, dar designul său permite inserarea unei etichete sau inscripții personalizate, făcându-l personalizabil pentru aplicații specifice. Iluminarea LED încorporată oferă un feedback vizual clar cu privire la starea butonului, sporind siguranța operațională și confortul utilizatorului. Clasa de protecție IP66 a produsului garantează protecția împotriva prafului și a jeturilor puternice de apă, în timp ce clasa de rezistență la impact IK05 oferă o protecție mecanică adecvată. În ceea ce privește parametrii tehnici, capul butonului ZB5AH0183 are date tehnice impresionante. Produsul are o durată de viață mecanică de 5 milioane de cicluri de comutare, ceea ce garantează o funcționare fiabilă pe termen lung, chiar și în condiții de utilizare intensivă. Compatibil cu diverse configurații electrice: M5, M6, M10, MF1, coduri MR1, poate fi utilizat cu maximum 2 contacte, în diverse moduri de montare (panou frontal sau posterior), cu LED încorporat sau chiar cu transformator. Intervalul de temperatură de funcționare al produsului este de la -25 °C la +70 °C, asigurând o funcționare fiabilă chiar și în condiții de mediu extreme. Este conform cu standardele NEMA 13 și NEMA 4X și este rezistent la spălarea cu presiune înaltă (7000000 Pa la 55 °C, de la o distanță de 0,1 m). Capul butonului iluminat ZB5AH0183 este recomandat în special pentru panouri de control industriale, mașini, linii de producție și sisteme de automatizare, unde funcționarea fiabilă, vizibilitatea bună și durata lungă de viață sunt importante. Produsul este conform cu numeroase standarde și certificări internaționale (IEC 60947-1, UL 508, CSA C22.2 Nr. 14 etc.) și este, de asemenea, certificat CSA, DNV, BV, LROS și UL. Testele de rezistență la vibrații și șocuri (rezistență la vibrații de 5 gn în gama de frecvențe 2-500 Hz și rezistență la șocuri de 30/50 gn) confirmă faptul că produsul poate rezista chiar și în cele mai dure medii industriale.
Schneider Electric Harmony XB5 - ZB5AH0183 date tehnice
Caracteristici produs
Familia de produse: Harmony XB5
Tip produs: Buton iluminat
Compatibilitate produs: LED încorporat
Denumire scurtă a dispozitivului: ZB5
Material cadru: Plastic gri închis
Diametru de montare: 22 mm
Formă cap: Circulară
Tip actuator: Push-push
Profil actuator: Alb, încastrat, nemarcat
Informații suplimentare despre actuator: Cu opțiune de inserare a etichetei
Date tehnice suplimentare
Dimensiuni CAD: 29 mm lățime, 29 mm înălțime, 30 mm adâncime
Durată de viață mecanică: 5.000.000 de cicluri
Denumirea stației: XALD 1...5 decupaje, XALK 2...5 întreruperi
Cod de asamblare electrică: M5, M6, M10, MF1, MR1 compatibil cu codurile, max. 2 contacte
Caracteristici de mediu
Protecție: TH
Temperatură de depozitare: -40...70 °C
Temperatură de funcționare: -25...70 °C
Clasa de protecție electrică la atingere: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
Protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK05 conform IEC 50102
Standarde și certificări
Standarde conforme: IEC 60947-1, IEC 60947-5-1, IEC 60947-5-4, IEC 60947-5-5, JIS C8201-1, JIS C8201-5-1, UL 508, CSA C22.2 Nr. 14
Certificări de produs: CSA, DNV, BV, LROS, UL listat
Rezistență mecanică
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) la o accelerație de jumătate de undă sinusoidală conform IEC 60068-2-27
