Gama de produse Schneider Electric Harmony XB5 Capul butonului ZB5AH01C0 este un element de control industrial de înaltă calitate, care reprezintă alegerea perfectă pentru dulapuri de comutație, panouri de control și interfețe utilizator pentru sisteme automatizate. Cu o suprafață de apăsare albă, nemarcată, montată la nivel și cadru gri, această componentă push-push asigură o funcționare extrem de durabilă și fiabilă chiar și în medii industriale. Capul butonului ZB5AH01C0 se potrivește într-un orificiu de montare standard de 22 mm, permițând instalarea ușoară în diverse panouri de control industriale. O caracteristică remarcabilă a componentei este durata de viață mecanică de 2 milioane de cicluri de funcționare, care asigură o funcționare fiabilă pe termen lung, chiar și în condiții de utilizare intensivă. Datorită carcasei din plastic și tehnologiei de fabricație de înaltă calitate, butonul poate rezista provocărilor utilizării industriale zilnice. O caracteristică specială a produsului este mecanismul său de acționare push-push, ceea ce înseamnă că butonul rămâne apăsat după prima apăsare și apoi iese după a doua apăsare. Această funcționare simplă și intuitivă îl face ideal pentru aplicații care necesită control în două stări, cum ar fi comutarea pornit/oprit, pornire/oprire sau alte procese de control în două stări. Culoarea albă și designul nemarcat al interfeței cu utilizatorul permit utilizatorului să personalizeze marcajul sau etichetarea în funcție de propriile cerințe. Capul butonului Schneider Electric ZB5AH01C0 oferă niveluri de protecție remarcabile: protecție IP66 și IP67 conform IEC 60529, precum și clasificări NEMA 13 și NEMA 4X, asigurând o rezistență excelentă la praf și apă. Aceasta înseamnă că componenta este complet protejată împotriva pătrunderii prafului și poate rezista la imersie periodică, asigurând o funcționare fiabilă chiar și în medii industriale umede sau prăfuite. Produsul poate rezista chiar și la spălarea cu presiune înaltă la 7.000.000 Pa la o temperatură de 55 °C de la o distanță de 0,1 metri, ceea ce înseamnă că este extrem de rezistent la procesele de curățare industrială. Intervalul de temperatură de funcționare și depozitare de la -40 la +70 °C permite utilizarea sa în condiții de mediu extreme. Capul butonului ZB5AH01C0 este compatibil cu o gamă largă de configurații electrice și metode de montare: poate fi utilizat cu terminale cu șurub, terminale plug-in sau montat pe o placă de circuit imprimat. Diferitele coduri de asamblare electrică (C9, C11, C15, SF1, SR1) permit diverse configurații de contact, ceea ce face ca capul butonului să fie flexibil pentru utilizare într-o varietate de sarcini de control. Produsul este conform cu numeroase standarde internaționale, inclusiv IEC 60947-5-1, CSA C22.2 Nr. 14, UL 508 și alte standarde importante din industrie, și are numeroase certificări internaționale, precum DNV, CSA, BV, LROS și UL, asigurând conformitatea și aplicabilitatea la nivel global.

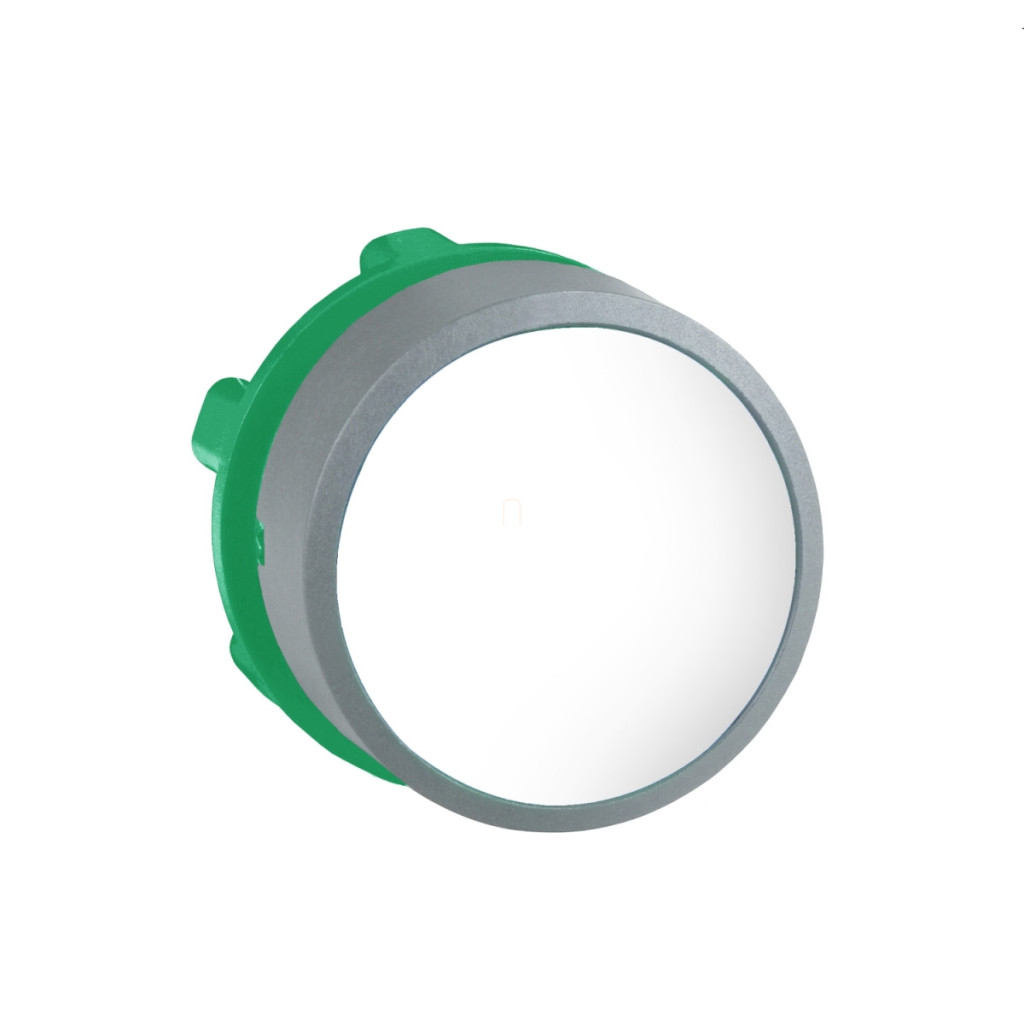

Schneider Electric Harmony XB5 - ZB5AH01C0 - cap de buton din plastic, Ø22, push-push, alb, margine gri date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului sau componentului: Cap pentru buton neiluminat
Denumirea scurtă a dispozitivului: ZB5
Materialul plăcii frontale: Plastic cu acoperire gri
Diametru de montare: 22 mm
Tip cap: Standard
Formă suprafață de control: Rotundă
Mod de funcționare: Apăsare-apăsare
Profil de funcționare: Alb, montare plată, fără marcaje
Informații suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 28 mm
Durată de viață mecanică: 2.000.000 de cicluri
Denumirea stației: XALD 1...5 întrerupătoare, XALK 2...5 întrerupătoare
Cod asamblare electrică: C11 <3 contacte, montare frontală pentru blocuri individuale, C15 <1 bloc individual de contact, montare frontală, SF1 <3 bloc individual de contact, montare frontală, SR1 <3 bloc individual de contact, montare posterioară, C9 <3 contacte bloc individual, montare frontală
Date de mediu
Protecție: TH
Temperatura ambiantă pentru depozitare: -40…70 °C
Temperatura ambiantă pentru funcționare: -40…70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67
Grad de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK03 conform IEC 50102
Standarde și certificări
Standarde: IEC 60947-5-1, CSA C22.2 Nr. 14, UL 508, JIS C8201-5-1, IEC 60947-1, IEC 60947-5-4, JIS C8201-1
Certificări de produs: DNV, CSA, BV, LROS (Lloyds register of shipping), UL listed
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
Rezistență la vibrații: 5 g (f= 2…500 Hz) conform IEC 60068-2-6
