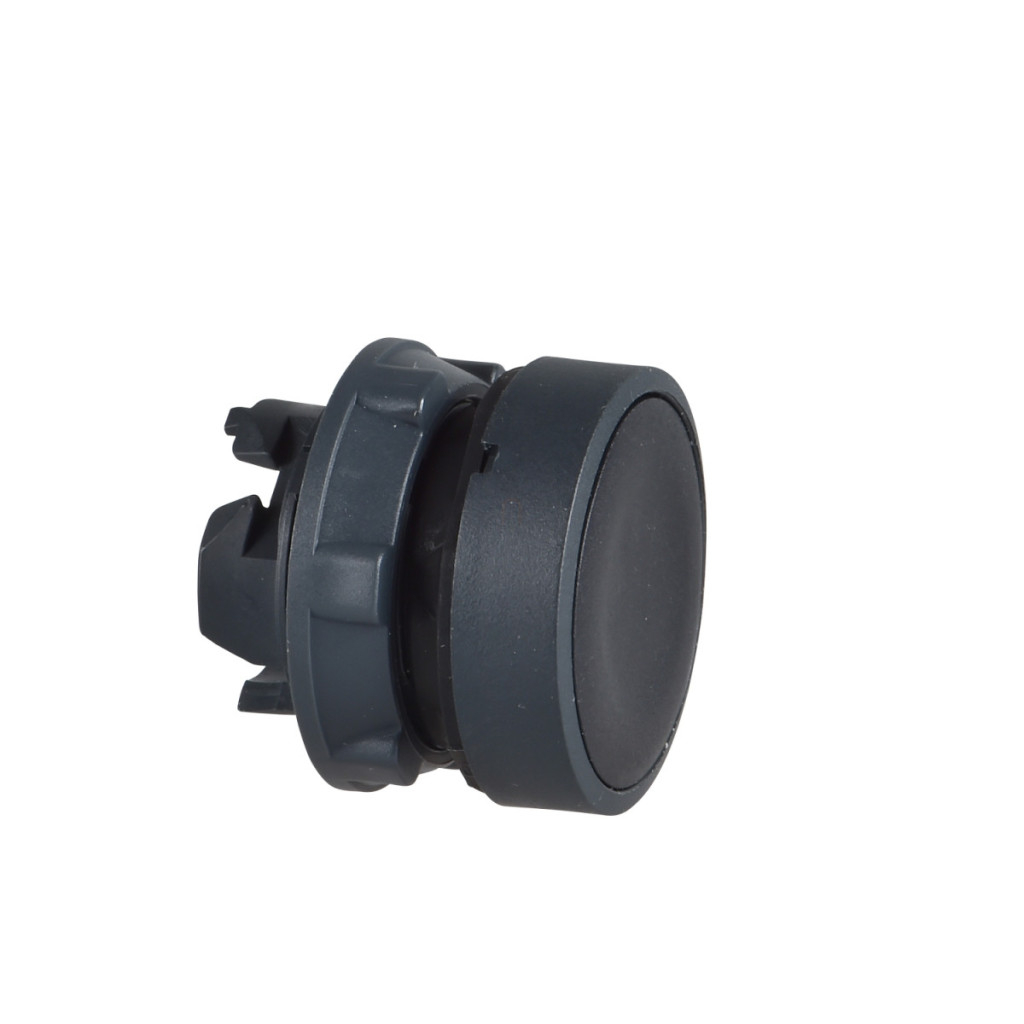

Capul butonului din plastic Schneider Electric Harmony XB5 seria ZB5AH02 este o componentă de bază fiabilă pentru sistemele industriale de control de precizie. Acest buton negru, încastrat, fără marcaje, cu diametrul de 22 mm, este alegerea ideală pentru diverse aplicații industriale în care este necesară o interfață de utilizare simplă, dar robustă. ZB5AH02 este un buton neiluminat cu principiu de funcționare push-push și mecanism de revenire cu arc. Butonul negru, încadrat într-un cadru din plastic gri închis, oferă un aspect elegant, rămânând în același timp foarte vizibil și ușor de utilizat în medii industriale. Designul rotund standard se potrivește cu aspectul uniform al familiei de produse XB5, asigurând un aspect consistent pe panoul de control, chiar și atunci când sunt utilizate mai multe elemente de control. Din punct de vedere tehnic, butonul ZB5AH02 este extrem de versatil. Poate fi utilizat în diverse configurații electrice: C11, C15, SF1, SR1 și C9, cu maximum 3 contacte. Durabilitatea mecanică remarcabilă a dispozitivului este dovedită de 2.000.000 de cicluri de funcționare. În ceea ce privește dimensiunile CAD, acesta are o lățime și o înălțime de 29 mm și o adâncime de 28 mm. Capul butonului poate fi montat într-o gaură standard de 22 mm, ceea ce îl face ușor de instalat în majoritatea panourilor standard din industrie. Instalarea este facilitată de schema de decupare a panoului din instrucțiunile detaliate de instalare și de diametrul recomandat al găurii de 22,5 mm. Butonul ZB5AH02 are o rezistență excepțională la mediul înconjurător, dovadă fiind clasele de protecție IP66, IP67, IP69 și IP69K și clasificările NEMA 13 și NEMA 4X. Intervalul de temperatură de funcționare și depozitare al produsului, de la -40 la +70 °C, permite utilizarea acestuia în cele mai extreme condiții industriale. ZB5AH02 are o rezistență specială la jeturi de apă de înaltă presiune (7000000 Pa la 55 °C, de la o distanță de 0,1 m) și rezistență la impact IK03. În plus, produsul are o rezistență excelentă la vibrații (5 gn, f= 2...500 Hz) și rezistență la impact (30/50 gn), respectând cerințele IEC 60068-2-6 și IEC 60068-2-27. Butonul Schneider Electric ZB5AH02 respectă numeroase standarde internaționale, inclusiv IEC 60947-5-1, CSA C22.2 nr. 14, IEC 60947-1, UL 508, JIS C8201-5-1, IEC 60947-5-4 și JIS C8201-1. De asemenea, are certificări DNV, CSA, BV, LROS și UL, care atestă calitatea și fiabilitatea ridicate ale produsului. Butonul ZB5AH02 poate fi utilizat în diverse stații, cum ar fi unitățile cu întrerupătoare XALD 1...5 sau XALK 2...5, ceea ce îl face flexibil pentru utilizarea în diverse panouri de control. Toate aceste caracteristici fac ca butonul Schneider Electric Harmony XB5 ZB5AH02 să fie alegerea perfectă pentru panouri de control industriale, interfețe de mașini și sisteme de automatizare.
Schneider Electric Harmony XB5 - ZB5AH02 - cap de buton din plastic, Ø22, push-push, negru date tehnice
Caracteristici principale
Categorie de produs: Harmony XB5
Tip componentă: Cap pentru buton neiluminat
Denumire scurtă dispozitiv: ZB5
Material placă frontală: Plastic gri închis
Diametru de montare: 22 mm
Tip cap: Standard
Unitate de vânzare indivizibilă: 1
Forma capului unității de semnal: Rotundă
Tip actuator: Push-push
Profil actuator: Negru încastrat, nemarcat
Date suplimentare
Lățime CAD: 29 mm
Înălțime CAD: 29 mm
Adâncime CAD: 28 mm
Durată de viață mecanică: 2.000.000 de cicluri
Denumirea stației: XALD 1...5 decupaje, XALK 2...5 decupaje
Cod compoziție electrică: C11 <3 contacte utilizând blocuri individuale montate pe panoul frontal, C15 <1 contact utilizând blocuri individuale montate frontal, SF1 <3 contacte utilizând blocuri individuale montate frontal, SR1 <3 contacte utilizând blocuri individuale montate posterior, C9 <3 contacte utilizând blocuri individuale montate frontal
Afișaj dispozitiv: Element de bază
Caracteristici de mediu
Grad de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40…70 °C
Temperatura aerului ambiant pentru funcționare: -40…70 °C
Categorie de supratensiune: Clasa II, conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67, IP69, IP69K
Grad de protecție NEMA: NEMA 13, NEMA 4X Rezistență la spălarea cu apă sub presiune: 7.000.000 Pa la 55 °C, distanță: 0,1 m Grad de protecție IK: IK03 conform IEC 50102 Standarde: IEC 60947-5-1, CSA C22.2 nr. 14, IEC 60947-1, UL 508, JIS C8201-5-1, IEC 60947-5-4, JIS C8201-1 Certificări de produs: DNV, CSA, BV, LROS (Lloyds Register of Shipping), listat UL Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 g (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
Rezistență la vibrații: 5 g (f= 2…500 Hz) conform IEC 60068-2-6
