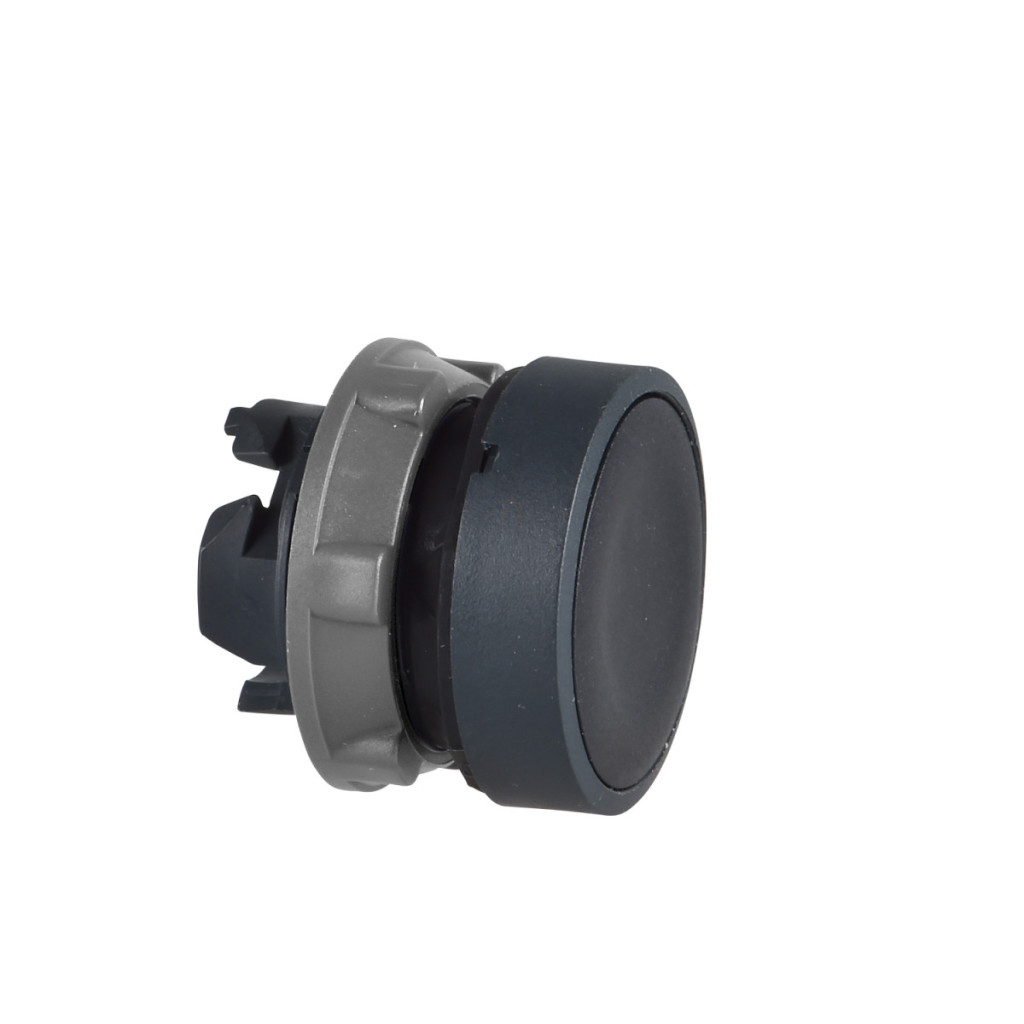

Capul butonului Schneider Electric Harmony XB5 seria ZB5AH02C0 este un buton push-push din plastic negru de înaltă calitate, cu margine gri. Acest produs face parte din familia de produse Harmony XB5 și funcționează ca un buton apăsat neiluminat, fiind soluția perfectă pentru diverse aplicații de control industrial. Capul butonului ZB5AH02C0 se potrivește într-un orificiu de montare standard de 22 mm, care este cea mai comună dimensiune pentru comutatoare industriale și indicatoare luminoase. Butonul are o suprafață neagră, netedă, fără marcaje, ceea ce permite etichetarea personalizată, după cum este necesar. Marginea din plastic gri nu servește doar ca element estetic, ci protejează și butonul de apăsare de influențele externe. Produsul are un design standard al capului, iar capul unității indicatoare este rotund, ceea ce permite o utilizare ergonomică. Butonul de apăsare ZB5AH02C0 funcționează deosebit de bine în medii industriale dure. Datorită protecției IP66 și IP67, este complet rezistent la praf și la imersia periodică în apă, asigurând o funcționare fiabilă chiar și în medii umede. Clasele NEMA 13 și NEMA 4X consolidează și mai mult fiabilitatea și rezistența produsului la ulei, praf și coroziune. Produsul este proiectat să reziste la un jet de apă de înaltă presiune de până la 7.000.000 Pa la 55 °C de la o distanță de 0,1 metri, oferind o protecție remarcabilă în medii industriale de spălare. Tratamentul de protecție TH îl face și mai rezistent la influențele mediului. Rezistența la impact IK03 garantează fiabilitatea chiar și în locurile în care riscul de impact fizic este mai mare. Butonul ZB5AH02C0 are o durată de viață mecanică remarcabilă, rezistând la până la 2.000.000 de cicluri de comutare, ceea ce garantează o funcționare fiabilă pe termen lung. Produsul poate fi utilizat într-un interval de temperatură ambiantă de la -40 °C la +70 °C, asigurând o funcționare fiabilă chiar și în condiții meteorologice extreme. Codul de compoziție electrică (C11, C15, SF1, SR1, C9) poate fi utilizat pentru a desemna diferite configurații ale blocului de contact, în funcție de metoda de instalare. ZB5AH02C0 este compatibil cu stațiile de întrerupere XALD 1-5 și XALK 2-5, oferind opțiuni flexibile de instalare pentru diferite modele de panouri de control. Dimensiunile CAD ale produsului sunt definite cu precizie: 29 mm lățime, 29 mm înălțime și 28 mm adâncime, permițând o planificare precisă. Butonul este conform cu o serie de standarde internaționale, inclusiv IEC 60947-5-1, CSA C22.2 Nr. 14, IEC 60947-1, UL 508, JIS C8201-5-1, IEC 60947-5-4 și JIS C8201-1. De asemenea, are numeroase certificări de produs, precum DNV, CSA, BV, LROS (Lloyds Register of Shipping) și UL. Este rezistent la vibrații (frecvență de 5 gn între 2-500 Hz conform IEC 60068-2-6) și are o rezistență remarcabilă la impact (30 gn până la 18 ms și 50 gn până la 11 ms în cazul accelerației cu semiondă sinusoidală conform IEC 60068-2-27)..
Schneider Electric Harmony XB5 - ZB5AH02C0 - cap de buton din plastic, Ø22, push-push, negru, margine gri date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Cap pentru buton neiluminat
Denumirea scurtă a dispozitivului: ZB5
Materialul ramei: Plastic, culoare gri
Diametru de montare: 22 mm
Tip unitate cap: Standard
Formă cap unitate de semnalizare: Rotundă
Tip de acționare: Push-push
Profil de acționare: Negru, neted, fără marcaje
Date suplimentare
Lățime CAD: 29 mm
Înălțime CAD: 29 mm
Adâncime CAD: 28 mm
Durată de viață mecanică: 2.000.000 de cicluri
Denumirea stației: XALD 1...5 întrerupătoare, XALK 2...5 întrerupătoare
Cod compoziție electrică: C11 <3 contacte cu blocuri individuale, montare frontală C15 <1 contact cu blocuri individuale, montare frontală SF1 <3 contacte cu blocuri individuale, montare frontală SR1 <3 contacte cu blocuri individuale, montare posterioară C9 <3 contacte cu blocuri individuale, montare frontală
Caracteristici de mediu
Protecție: TH
Temperatura ambiantă în timpul depozitării: -40…70 °C
Temperatura ambiantă în timpul funcționării: -40…70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67
Clasa de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălarea cu apă sub presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Clasa de protecție IK: IK03 conform IEC 50102
Standarde și certificări
Standarde: IEC 60947-5-1, CSA C22.2 Nr. 14, IEC 60947-1, UL 508, JIS C8201-5-1, IEC 60947-5-4, JIS C8201-1
Certificări de produs: DNV, CSA, BV, LROS (Lloyds Register), listat UL
Caracteristici mecanice
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
Rezistență la vibrații: 5 g (f= 2…500 Hz) conform IEC 60068-2-6
