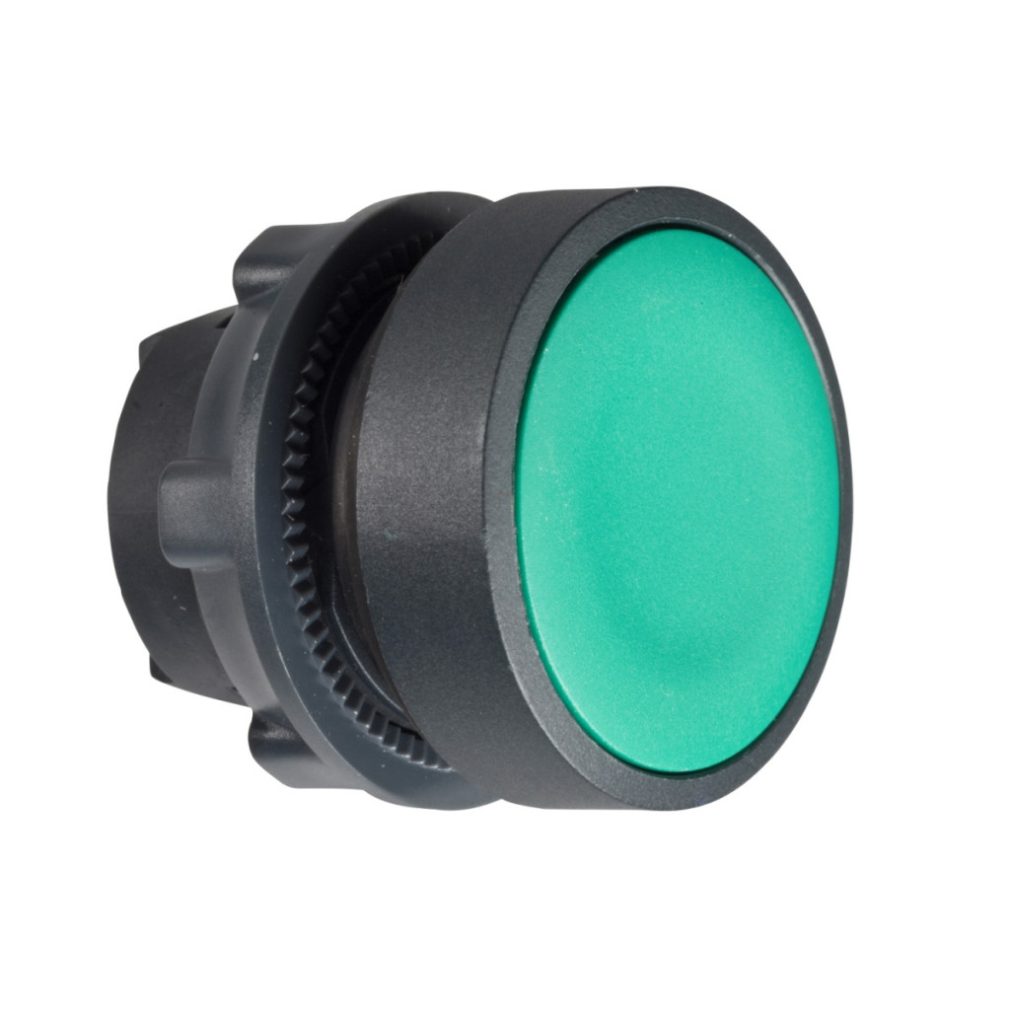

ZB5AH03 din seria Harmony XB5 de la Schneider Electric este un buton de calitate superioară, ecologic, nemarcat, care poate fi utilizat într-o gamă largă de aplicații industriale de control. Acest buton neiluminat este special conceput pentru durabilitate, asigurând o durată lungă de viață și o funcționare fiabilă chiar și în cele mai exigente medii industriale. ZB5AH03 are un cadru din plastic de culoare gri închis, care încadrează estetic suprafața verde, adâncită a butonului. Designul rotund standard este ușor de recunoscut și ușor de utilizat pentru operatorii de mașini, în timp ce principiul de funcționare push-push asigură o utilizare intuitivă. Butonul poate fi montat într-o gaură cu diametrul de 22 mm, care este un standard industrial, ceea ce îl face ușor de montat în majoritatea panourilor și consolelor de control. Mecanismul de revenire cu arc asigură că butonul revine întotdeauna la poziția inițială după ce a fost apăsat. Din punct de vedere tehnic, capul butonului ZB5AH03 are parametri remarcabili. Unitatea are o durată de viață mecanică impresionantă de 500.000 de cicluri de comutare, permițând o funcționare pe termen lung, fără întreținere. Produsul poate fi utilizat cu diverse configurații electrice, inclusiv configurații de codificare C9, C11, C15, SF1 și SR1, oferind flexibilitate pentru diferite cerințe de aplicare. Poate fi utilizat atât cu contacte montate în față, cât și în spate, sporind și mai mult versatilitatea sa. Produsul este un element de bază care poate fi integrat în diverse sisteme de denumire a stațiilor, cum ar fi întrerupătoarele XALD 1-5 sau întrerupătoarele XALK 2-5. În ceea ce privește rezistența la mediul înconjurător, ZB5AH03 este extrem de robust. Are clase de protecție IP66, IP69 și IP69K conform IEC 60529, precum și protecție NEMA 13 și NEMA 4X. Aceasta înseamnă că este complet etanș la praf și apă și poate rezista la spălarea cu presiune înaltă (până la 7.000.000 Pa la 55 °C). Intervalul său de temperatură de funcționare este de la -40 la +70 °C, asigurând o funcționare fiabilă chiar și în condiții de mediu extreme. Are rezistență la impact IK05 conform IEC 50102 și prezintă o rezistență semnificativă la vibrații: 5 gn (f = 2-500 Hz) conform IEC 60068-2-6. În plus, oferă o rezistență excelentă la șocuri: 30 gn (durată = 18 ms) și 50 gn (durată = 11 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27. ZB5AH03 este conform cu numeroase standarde internaționale, inclusiv UL 508, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 Nr. 14, IEC 60947-5-4 și JIS C8201-1. De asemenea, are certificare DNV, CSA, BV, LROS (Lloyds Register of Shipping) și UL, ceea ce confirmă aplicabilitatea sa globală. Produsul aparține categoriei de supratensiune II conform IEC 60536 și are protecție TH pentru o durabilitate și mai mare.
Schneider Electric Harmony XB5 - ZB5AH03 - cap de buton din plastic, Ø22, push-push, verde date tehnice
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului: Cap pentru buton neiluminat
Denumire scurtă a dispozitivului: ZB5
Material cadru: Plastic gri închis
Diametru de montare: 22 mm
Tip cap: Standard
Vândut în cantități indivizibile: 1
Forma capului unității de semnalizare: Rotundă
Tip acționare: Push-push
Profil acționare: Verde încastrat, nemarcat
Dimensiuni și date tehnice
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 28 mm
Durată de viață mecanică: 500.000 de cicluri
Denumire stație: XALD 1...5 decupaje, XALK 2...5 întreruperi
Cod asamblare electrică: C11 < 3 contacte pentru montare frontală folosind blocuri individuale, C15 < 1 contact pentru montare frontală folosind blocuri individuale, SF1 < 3 contacte pentru montare frontală folosind blocuri individuale, SR1 < 3 contacte pentru montare posterioară folosind blocuri individuale, C9 < 3 contacte pentru montare frontală folosind blocuri individuale
Descrierea dispozitivului: Element de bază Caracteristici de mediu Tratament de protecție: TH Temperatura aerului ambiant pentru depozitare: -40...70 °C Temperatura aerului ambiant pentru funcționare: -40...70 °C -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP69, IP69K Grad de protecție NEMA: NEMA 13, NEMA 4X Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK05 conform IEC 50102
Standarde și certificări
Standarde: UL 508, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 Nr. 14, IEC 60947-5-4, JIS C8201-1
Certificări de produs: DNV, CSA, BV, LROS (Lloyds register of shipping), listat UL Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27 Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
