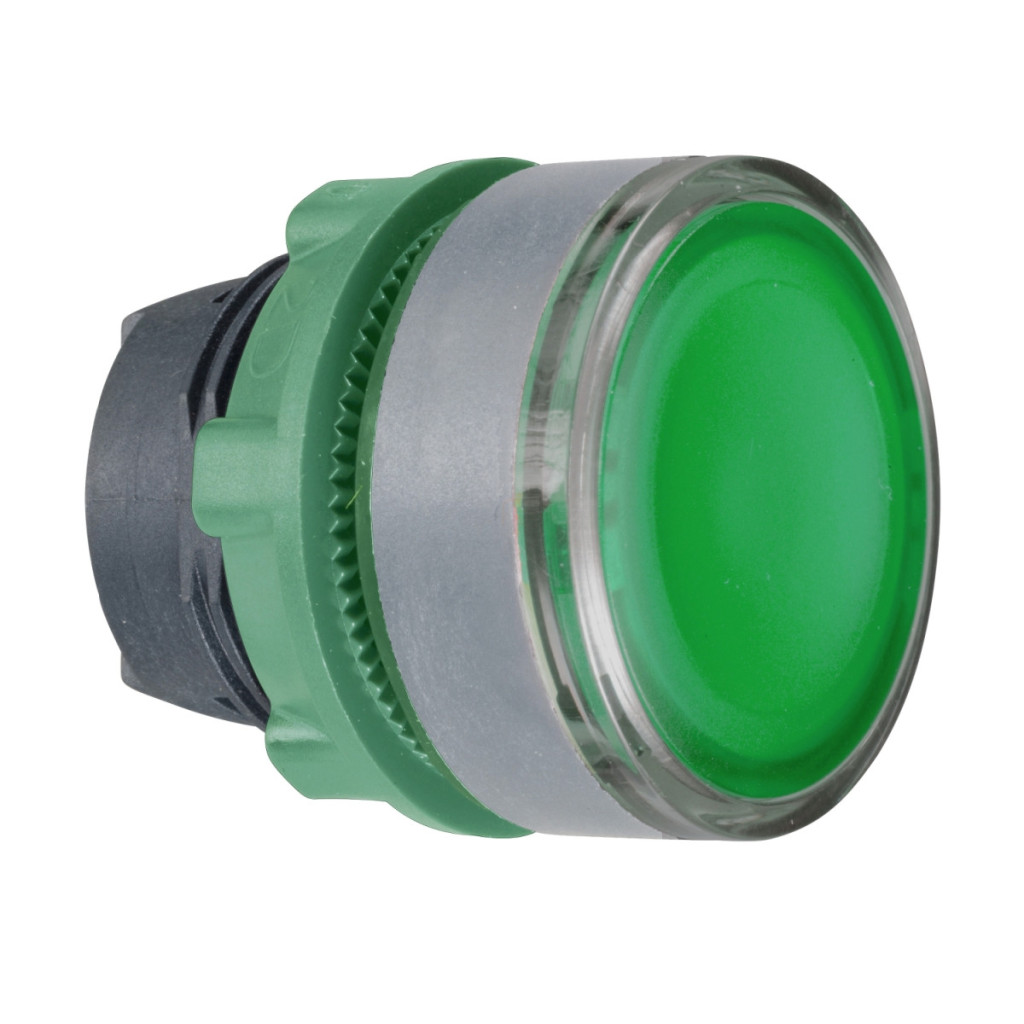

Capul butonului verde ZB5AH03C0 din seria Harmony XB5 de la Schneider Electric este un element de control extrem de durabil, care funcționează fiabil chiar și în medii industriale. Acest buton din plastic de calitate superioară se potrivește într-un orificiu de montare standard de 22 mm și are un cadru din plastic gri care se potrivește perfect în mediile industriale moderne. Capul butonului ZB5AH03C0 are un principiu de funcționare push-push, ceea ce înseamnă că rămâne apăsat când este apăsat pentru prima dată și apoi revine la poziția inițială când este apăsat pentru a doua oară. Acest tip are un design nemarcat, cu o suprafață de operare verde, ceea ce îl face ideal pentru aplicații în care semnificația general acceptată a culorii verde (de exemplu, pornire, activare, funcționare normală) joacă un rol important în interfața mașinii sau echipamentului. Designul rotund și adâncit al butonului asigură o utilizare ergonomică, îndeplinind în același timp cele mai înalte cerințe industriale. Din punct de vedere tehnic, capul butonului ZB5AH03C0 are parametri remarcabili. Protecția IP66 asigură protecție împotriva prafului și a jeturilor puternice de apă, garantând o funcționare fiabilă chiar și în medii industriale umede sau prăfuite. Conformitatea cu NEMA 13 și NEMA 4X îmbunătățește și mai mult nivelul de protecție al produsului împotriva uleiului și coroziunii. De asemenea, este de remarcat rezistența sa la spălarea cu presiune înaltă la 7.000.000 Pa la 55 °C de la o distanță de 0,1 metri, ceea ce este deosebit de important în procesarea alimentelor sau în medii în care este necesară o curățare regulată și intensivă. Intervalul de temperatură de funcționare și depozitare al produsului, de la -40 °C la +70 °C, garantează o funcționare fiabilă chiar și în condiții de mediu extreme. Durata de viață mecanică a butonului este de 500.000 de cicluri, asigurând o funcționare fiabilă pe termen lung, chiar și în cazul comutării frecvente. Diferitele dispuneri ale contactelor (conform codurilor C9, C11, C15, SF1, SR1) permit o utilizare flexibilă, astfel încât butonul poate fi adaptat la diferite sarcini de control. În ceea ce privește rezistența la șocuri, produsul rezistă la o accelerație semiondă de 30 g/18 ms și 50 g/11 ms în conformitate cu IEC 60068-2-27, În același timp, oferă o rezistență la vibrații de 5 g în intervalul de frecvență 2-500 Hz, în conformitate cu IEC 60068-2-6. Produsul are, de asemenea, o rezistență la impact IK05, în conformitate cu IEC 50102, care oferă o protecție suplimentară împotriva impactului mecanic.
Date tehnice cap buton din plastic Harmony XB5 ZB5AH03C0
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului: Cap pentru buton neiluminat
Denumire scurtă a produsului: ZB5
Material placă frontală: Plastic cu acoperire gri
Diametru de montare: 22 mm
Tip cap: Standard
Formă indicator: Rotundă
Tip de acționare: Apăsare-apăsare
Profil de acționare: Verde, încastrat, nemarcat
Dimensiuni
Lățime CAD: 29 mm
Înălțime CAD: 29 mm
Adâncime CAD: 28 mm
Date tehnice
Durată de viață mecanică: 500.000 de cicluri
Denumire stație: XALD 1...5 decupaje, XALK 2...5 întrerupătoare
Cod compoziție electrică: C11 max. 3 contacte cu blocuri individuale montate frontal
C15 max. 1 contact cu blocuri individuale montate frontal
SF1 max. 3 contacte cu blocuri individuale montate frontal
SR1 max. 3 contacte cu blocuri individuale montate posterior
C9 max. 3 contacte cu blocuri individuale montate frontal
Caracteristici de mediu
Tratament de protecție: TH
Temperatura ambiantă de depozitare: -40...70 °C
Temperatura ambiantă de funcționare: -40...70 °C
Categorie de supratensiune: Clasa II, conform IEC 60536
Nivel de protecție IP: IP66 conform IEC 60529
Nivel de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălarea cu apă sub presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Nivel de protecție IK: IK05 conform IEC 50102
Standarde și certificări
Standarde: UL 508, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 Nr. 14, IEC 60947-5-4, JIS C8201-1
Certificări de produs: DNV, CSA, BV, LROS (Lloyds Register of Shipping), listat UL Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27p>
50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
