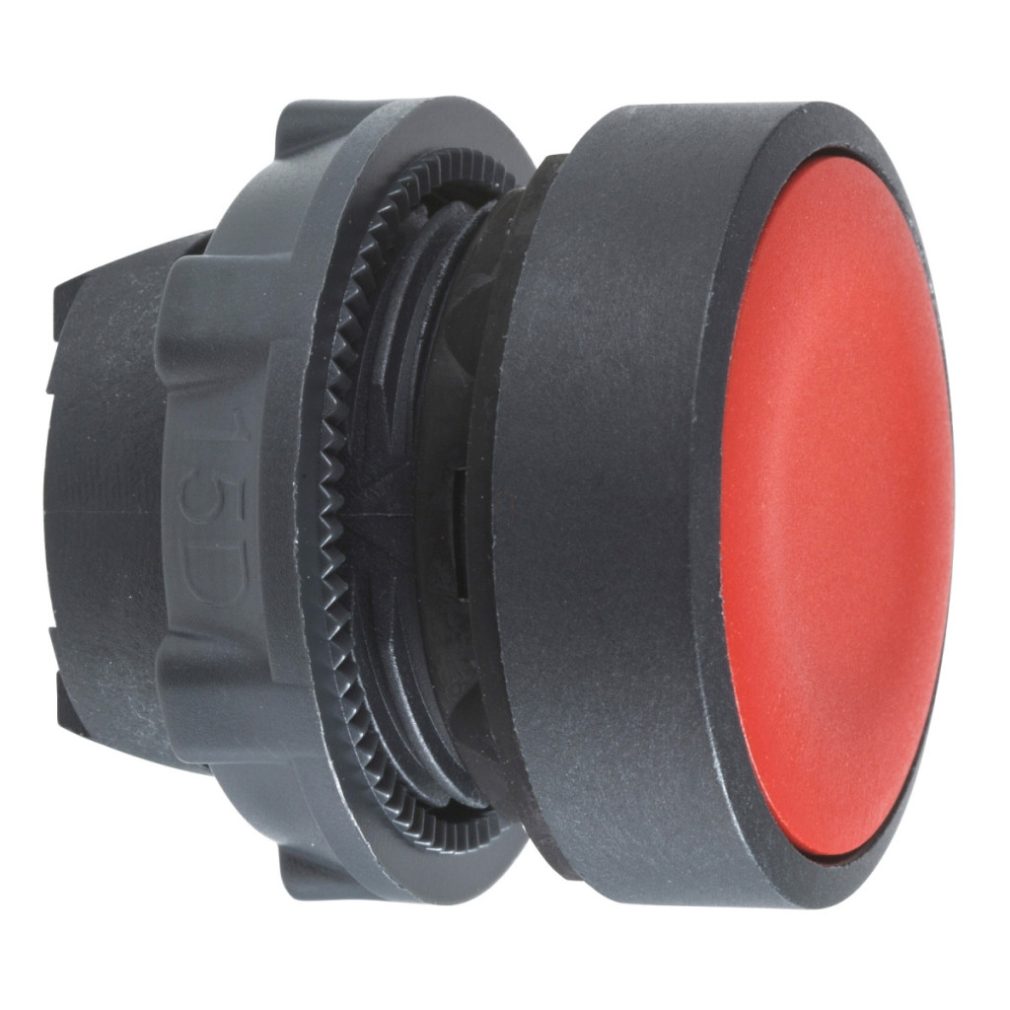

Capul butonului Schneider Electric Harmony XB5 seria ZB5AH04 este un element de comandă de înaltă calitate, neiluminat, de culoare roșie, care reprezintă alegerea perfectă pentru dulapuri industriale, panouri de comandă și panouri de control. Acest cap de buton compact, cu un diametru standard de montare de 22 mm, face parte din familia de produse Harmony XB5, recunoscută la nivel mondial pentru fiabilitatea și durata lungă de viață. ZB5AH04 este un buton standard, roșu, nemarcat, încastrat, cu principiu de funcționare push-push. Acest mod de funcționare permite comutarea în două stări cu un singur buton - comutatorul este activat la prima apăsare și dezactivat la a doua apăsare. Elementul de control are un cadru din plastic de culoare gri închis, care oferă un fundal contrastant cu suprafața roșie a butonului, sporind astfel vizibilitatea și operabilitatea chiar și în condiții de lumină slabă. Forma rotundă a butonului asigură un design ergonomic care permite o operare confortabilă. Capul butonului Schneider Electric ZB5AH04 oferă o durabilitate mecanică excepțională, cu o durată de viață garantată de până la 2 milioane de cicluri de comutare. Această durată lungă de viață este deosebit de avantajoasă în mediile industriale, unde comutatoarele sunt supuse unei utilizări frecvente. Specificațiile tehnice ale produsului includ o lățime și o înălțime totală de 29 mm conform CAD și o adâncime totală de 28 mm, asigurând o instalare compactă. O caracteristică deosebit de avantajoasă este rezistența sa excelentă la mediul înconjurător - clasele de protecție IP66, IP67, IP69 și IP69K înseamnă că produsul este complet protejat împotriva prafului și poate rezista chiar și la jeturi de apă de înaltă presiune, ceea ce îl face ideal pentru medii în care se utilizează spălarea cu presiune înaltă pentru curățare. Clasele NEMA 13 și NEMA 4X oferă, de asemenea, o protecție excelentă împotriva prafului, uleiului, substanțelor necorozive și apei. Capul butonului ZB5AH04 poate fi utilizat într-un interval larg de temperaturi, de la -40 °C la +70 °C, atât în condiții de depozitare, cât și de funcționare, oferind o flexibilitate excepțională într-o varietate de aplicații industriale. Produsul este conform cu o serie de standarde internaționale, inclusiv IEC 60947-5-1, CSA C22.2 nr. 14, UL 508, JIS C8201-5-1 și multe altele, și este, de asemenea, certificat de DNV, CSA, BV, LROS și UL, asigurând conformitatea globală. În plus, produsul are o rezistență remarcabilă la vibrații (5 gn, f = 2...500 Hz conform IEC 60068-2-6) și o rezistență excelentă la șocuri (30 gn / 50 gn conform IEC 60068-2-27), sporind și mai mult fiabilitatea sa chiar și în cele mai dure medii industriale.
Schneider Electric Harmony XB5 - ZB5AH04 - cap de buton din plastic, Ø22, push-push, roșu date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului sau al componentei: Cap pentru buton neiluminat
Denumirea scurtă a dispozitivului: ZB5
Materialul cadrului: Plastic gri închis
Diametru de montare: 22 mm
Tipul capului: Standard
Cantitate minimă de comandă: 1
Forma capului unității de semnalizare: Rotundă
Tip acționare: Push-push
Profil acționare: Roșu încastrat, fără marcaj
Date suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 28 mm
Durată de viață mecanică: 2.000.000 de cicluri
Denumirea stației: XALD 1...5 întrerupătoare, XALK 2...5 întrerupătoare
Cod de asamblare electrică: C11 <3 contacte pentru montare frontală cu blocuri individuale, C15 <1 contact utilizând blocuri specifice pentru montare frontală, SF1 <3 contacte utilizând blocuri specifice pentru montare frontală, SR1 <3 contacte utilizând blocuri specifice pentru montare posterioară, C9 <3 contacte utilizând blocuri specifice pentru montare frontală
Descrierea dispozitivului: Element de bază
Caracteristici de mediu
Tratament de protecție: TH
Temperatura ambiantă pentru depozitare: -40...70 °C
Temperatura ambiantă pentru funcționare: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67, IP69, IP69K
Grad de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălarea cu apă sub presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK03 conform IEC 50102
Standarde și certificări
Standarde: IEC 60947-5-1, CSA C22.2 nr. 14, UL 508, JIS C8201-5-1, IEC 60947-1, IEC 60947-5-4, JIS C8201-1 Certificări de produs: DNV, CSA, BV, LROS (Lloyds register of shipping), listat UL
Rezistență mecanică
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
