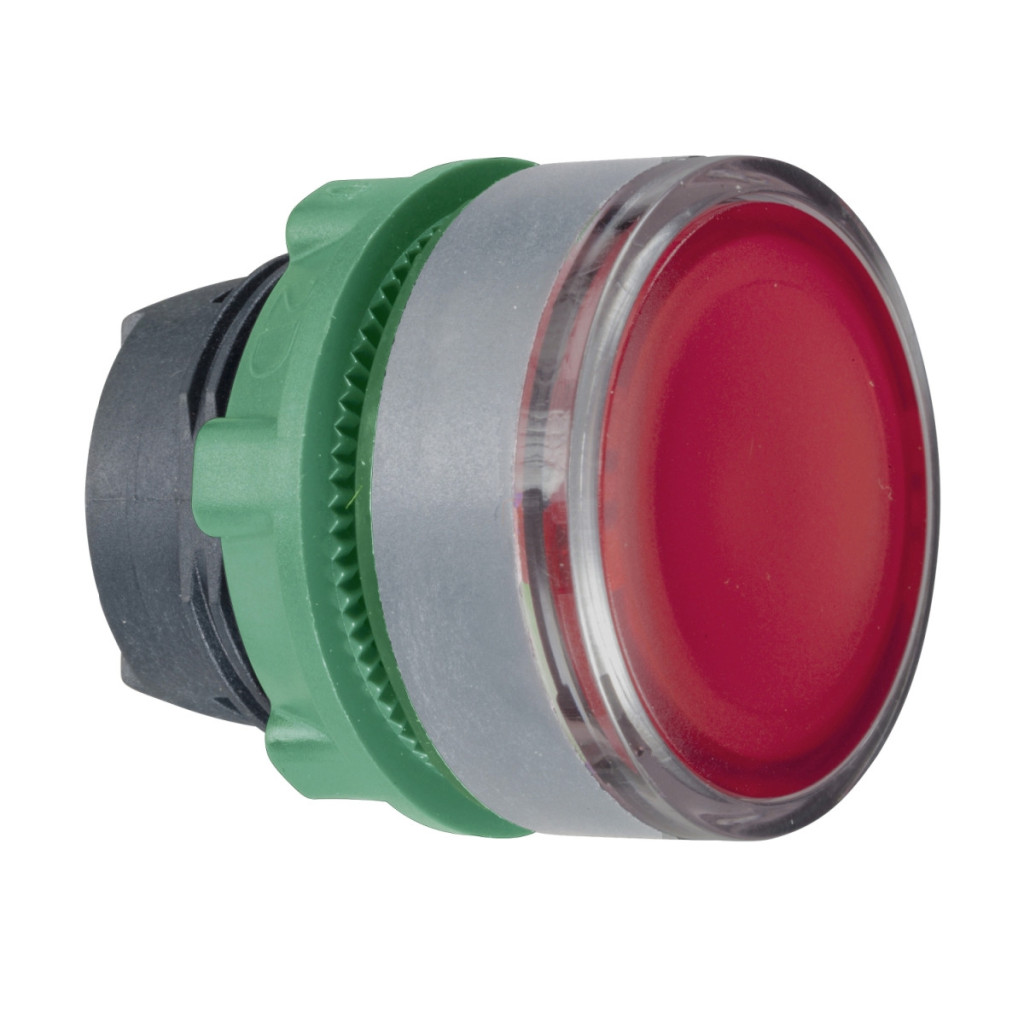

Capul iluminat al butonului ZB5AH0483C0 din seria Harmony XB5 de la Schneider Electric este un element de comutare industrial de înaltă calitate, ideal pentru utilizarea în panouri de control și interfețe de mașini. Acest cap de buton roșu cu un diametru de 22 mm are un design modern și iluminare LED integrată, care evidențiază funcția sa și îmbunătățește vizibilitatea chiar și în condiții de lumină slabă. Produsul este echipat cu un mecanism special de acționare push-push, ceea ce înseamnă că este activat la prima apăsare și dezactivat la a doua apăsare. Această caracteristică este extrem de utilă în aplicații în care este necesară comanda alternativă, cum ar fi comutarea pornit/oprit, pornire/oprire sau alte procese de comandă cu două stări. Butonul de culoare gri cu margine permite inserarea de etichete și marcaje personalizate, astfel încât interfața cu utilizatorul poate fi personalizată, iar funcțiile pot fi identificate clar de către utilizatori. Butonul ZB5AH0483C0 are parametri tehnici remarcabili. Datorită carcasei din plastic și stratului de protecție TH, este extrem de rezistent la diverse influențe ambientale. Clasa de protecție IP66 asigură rezistența la praf și apă, permițându-i să funcționeze în mod fiabil chiar și în medii umede sau prăfuite. Produsul este conform cu standardele NEMA 13 și NEMA 4X și are un grad de rezistență la impact IK05, ceea ce confirmă rezistența sa la impactul mecanic. Butonul poate rezista la spălarea cu presiune înaltă la 55 °C și la o distanță de 0,1 m, cu o presiune de până la 7.000.000 Pa, ceea ce poate fi deosebit de important în industria alimentară sau în alte medii care necesită curățare regulată. Produsul este compatibil cu o gamă largă de blocuri LED universale Schneider Electric, ceea ce permite utilizarea sa în diverse configurații electrice. Codurile de asamblare electrică (M5, M6, M10, MF1, MR1) se referă la diferite opțiuni de cablare, permițând utilizarea a până la 2 contacte cu unități montabile în față sau în spate. Intervalul de temperatură de funcționare al produsului este între -25 și +70 °C, iar temperatura de depozitare poate varia de la -40 la +70 °C, permițând o gamă largă de utilizări în diferite condiții climatice. Butonul este clasificat ca protecție de clasa II conform IEC 60536, oferind o siguranță electrică sporită.
Schneider Electric Harmony XB5 - ZB5AH0483C0 - date tehnice
Caracteristici principale
Seria de produse: Harmony XB5
Tipul produsului: Cap pentru buton iluminat
Compatibilitatea produsului: LED integrat
Denumire scurtă a dispozitivului: ZB5
Material margine: Plastic, acoperire gri
Diametru de montare: 22 mm
Cantitate de vânzare: 1
Forma capului unității indicatoare: Rotundă
Tipul actuatorului: Push-push
Profilul actuatorului: Roșu, încastrat, nemarcat
Informații suplimentare despre actuator: Cu opțiune de inserare a etichetei
Informații suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 30 mm
Durată de viață mecanică: 5.000.000 de cicluri
Denumirea stației: XALD 1...5 decupaje, XALK 2...5 decupaje
Cod de asamblare electrică: M5, M6, M10, MF1, MR1 pentru diferite configurații de montare și LED-uri
Prezentarea dispozitivului: Ca element de bază
Parametri de mediu
Tratament de protecție: TH
Temperatura ambiantă de depozitare: -40…70 °C Temperatura ambiantă de funcționare: -25…70 °C
Clasa de protecție împotriva șocurilor electrice: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
Grad de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK05 conform IEC 50102
Standarde și certificări
Standarde: JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 nr. 14, IEC 60947-5-4, IEC 60947-1, UL 508, IEC 60947-5-5, JIS C8201-1
Certificări de produs: CSA, DNV, BV, LROS (Lloyds register of shipping), listat UL
Proprietăți mecanice
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
