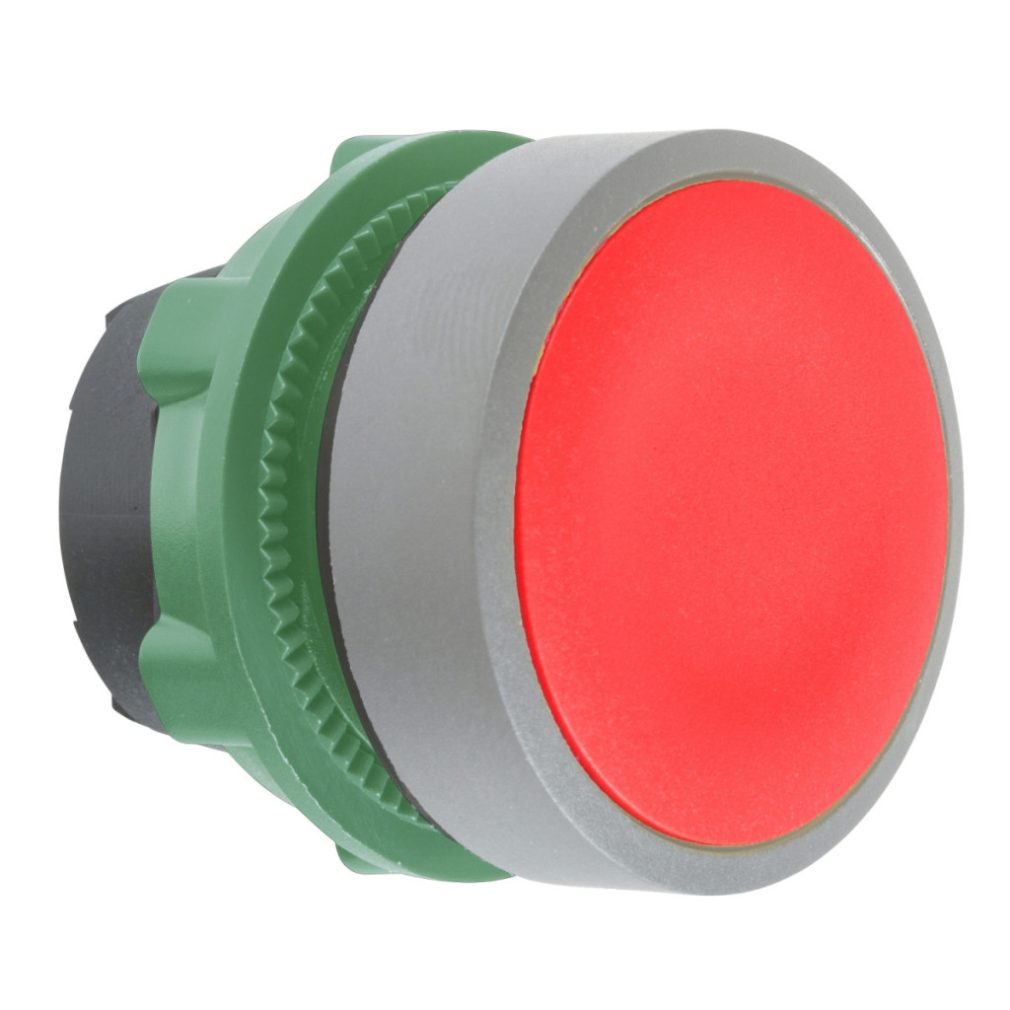

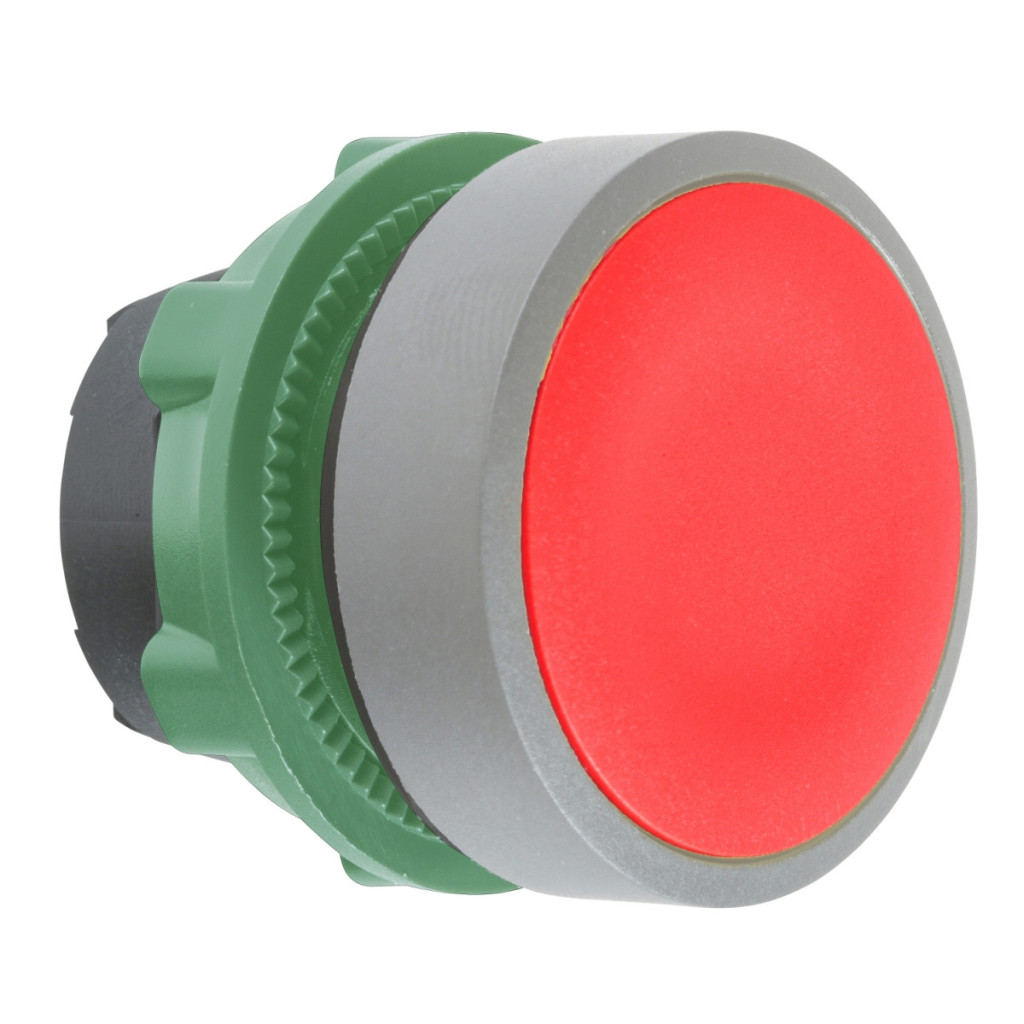

Capul butonului Schneider Electric Harmony XB5 seria ZB5AH04C0 este un element de control industrial de calitate superioară, esențial pentru funcționarea fiabilă a sistemelor moderne de automatizare și control. Acest buton apăsat-apăsat, roșu, nemarcat, are o ramă din plastic gri și, ca parte a familiei de produse Harmony XB5, este un membru recunoscut al gamei de comutatoare industriale Schneider Electric. Capul butonului ZB5AH04C0 este fabricat din plastic și are o margine galvanizată gri, asigurând un aspect estetic și durabilitate. Profilul rotund, roșu, nemarcat, încastrat al operatorului are un diametru standard de montare de 22 mm, ceea ce îl face perfect pentru majoritatea panourilor de comutare și panourilor de control industriale. Designul standard al capului urmează un principiu de funcționare push-push, care are ca rezultat stări alternative de pornire și oprire la fiecare apăsare a butonului, făcându-l o alegere ideală pentru aplicații care necesită funcționare alternativă. Printre parametrii tehnici remarcabili ai produsului se numără o durată de viață mecanică de 2.000.000 de cicluri, ceea ce garantează o fiabilitate excepțională chiar și în condiții de utilizare intensivă. Capul butonului ZB5AH04C0 are un grad de protecție IP66 și IP67 conform IEC 60529 și este, de asemenea, conform cu standardele NEMA 13 și NEMA 4X, Acest lucru îl face foarte rezistent la praf, umiditate și chiar la jeturi de apă de înaltă presiune (7000000 Pa la 55 °C, de la o distanță de 0,1 m). Dispozitivul poate fi utilizat într-un interval de temperatură de funcționare și depozitare de la -40 la +70 °C, ceea ce permite o gamă largă de aplicații chiar și în condiții de mediu extreme. Capul butonului ZB5AH04C0 este compatibil cu diverse coduri de asamblare electrică Schneider Electric (C9, C11, C15, SF1, SR1), permițând o configurare flexibilă cu diverse combinații de blocuri de contact. Produsul este rezistent la șocuri (30 gn pentru până la 18 ms sau 50 gn pentru până la 11 ms în cazul accelerației cu semiondă sinusoidală conform IEC 60068-2-27) și vibrații (5 gn în intervalul de frecvență 2-500 Hz conform IEC 60068-2-6). În ceea ce privește dimensiunile, capul butonului are o lățime de 29 mm, o înălțime de 29 mm și o adâncime de 28 mm. Produsul este conform cu diverse standarde și certificări internaționale, inclusiv IEC 60947-5-1, CSA C22.2 Nr. 14, UL 508, JIS C8201-5-1, IEC 60947-1, IEC 60947-5-4 și JIS C8201-1, și este, de asemenea, certificat de DNV, CSA, BV, LROS (Lloyds Register of Shipping) și UL, garantând conformitatea și fiabilitatea la nivel global.
Schneider Electric Harmony XB5 - ZB5AH04C0 date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Pentru butoane fără iluminare
Denumirea scurtă a dispozitivului: ZB5
Material panou frontal: Plastic, galvanizat gri
Diametru de montare: 22 mm
Tip cap: Standard
Formă cap unitate indicator: Rotundă
Tip operator: Push-push
Profil operator: Roșu, încastrat, nemarcat
Date suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 28 mm
Durată de viață mecanică: 2.000.000 de cicluri
Denumirea stației: XALD 1...5 decuplări, XALK 2...5 decuplări
Cod asamblare electrică: C11 <3 contacte cu blocuri individuale pentru montare pe panou frontal, C15 <1 contact pentru montare pe panoul frontal cu blocuri individuale, SF1 <3 contacte pentru montare pe panoul frontal cu blocuri individuale, SR1 <3 contacte pentru montare pe panoul din spate cu blocuri individuale, C9 <3 contacte cu blocuri individuale pentru montare pe panoul frontal
Mediu
Protecție: TH
Temperatura aerului ambiant în timpul depozitării: -40…70 °C
Temperatura aerului ambiant în timpul funcționării: -40…70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67
Clasa de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălarea cu apă sub presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Clasa de protecție IK: IK03 conform IEC 50102
Standarde și certificări
Standarde: IEC 60947-5-1, CSA C22.2 nr. 14, UL 508, JIS C8201-5-1, IEC 60947-1, IEC 60947-5-4, JIS C8201-1
Certificări de produs: DNV, CSA, BV, LROS (Lloyds Register of Shipping), listat UL
Rezistență la șocuri și vibrații
Rezistență la șocuri: 30 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
Rezistență la vibrații: 5 gN (f= 2…500 Hz) conform IEC 60068-2-6
