Gama de produse Schneider Electric Harmony XB5 Butonul iluminat ZB5AH053C0 este un element de control extrem de versatil și fiabil pentru aplicații industriale. Acest component de calitate superioară este special conceput pentru medii în care durabilitatea și feedback-ul precis sunt esențiale. Capul butonului ZB5AH053C0 are un design rotund, cu o suprafață de apăsare portocalie, nemarcată, și un cadru estetic gri. Datorită diametrului standard de montare de 22 mm, poate fi instalat cu ușurință în majoritatea panourilor industriale și consolelor de control. Modul de funcționare push-push este deosebit de avantajos în situațiile în care este necesar un feedback vizual cu privire la starea butonului - acesta este activat la prima apăsare și dezactivat la a doua apăsare. Compatibilitatea universală cu LED-urile vă permite să îl utilizați cu diferite configurații de blocuri LED, oferind opțiuni versatile de instalare și semnalizare. Parametrii tehnici ai ZB5AH053C0 sunt impresionanți: cu protecție IP66 și IP67, este alegerea perfectă pentru medii umede și prăfuite, deoarece este complet protejat împotriva prafului și a jeturilor puternice de apă și poate rezista chiar și la imersia temporară în apă. Clasele NEMA 13 și NEMA 4X sunt o dovadă suplimentară a rezistenței excepționale a produsului la mediul înconjurător. Rezistența la impact IK05 garantează rezistența la impactul mecanic, în timp ce cele 5 milioane de cicluri de funcționare remarcabile dovedesc durata de viață excepțională a produsului. Dispozitivul poate rezista, de asemenea, la spălarea cu presiune înaltă de până la 7.000.000 Pa la o temperatură de 55 °C. Toleranța la temperaturi extreme (-25...70 °C în timpul funcționării și -40...70 °C în timpul depozitării) este o altă caracteristică remarcabilă a produsului. Capul butonului ZB5AH053C0 este, de asemenea, foarte flexibil din punct de vedere electric. Poate fi utilizat pentru diverse configurații electrice: coduri M5, M6, M10, MF1 și MR1. Acest lucru vă permite să utilizați unități cu <2 contacte atât pentru montarea frontală, cât și pentru montarea posterioară, cu LED și transformator integrate. Clasa de protecție electrică de clasa II asigură o protecție tactilă sporită. Produsul este conform cu mai multe standarde internaționale, inclusiv seria IEC 60947, și are certificări DNV, CSA, BV, LROS și UL. Designul rezistent la vibrații (5 gn în gama de frecvențe 2-500 Hz) și rezistența excelentă la impact (30 gn până la 18 ms și 50 gn până la 11 ms) sporesc și mai mult fiabilitatea produsului, chiar și în condiții extreme. Acest lucru face ca butonul Schneider Electric ZB5AH053C0 să fie alegerea ideală pentru panouri de control industriale, sisteme de automatizare, linii de producție și orice aplicație în care este necesară o interfață de control fiabilă, durabilă și foarte vizibilă.

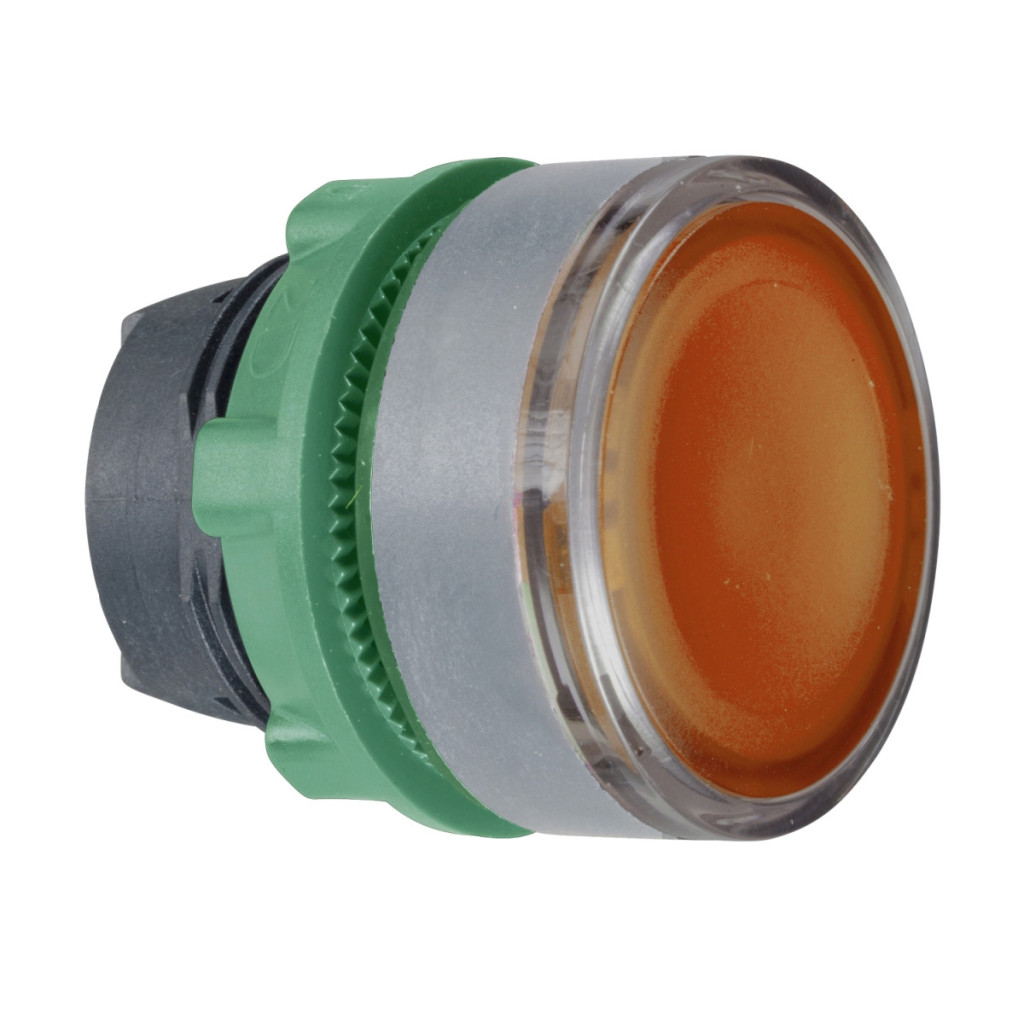

Schneider Electric Harmony XB5 - ZB5AH053C0 - cap de buton iluminat din plastic, Ø22, push-push, portocaliu, margine gri date tehnice
Caracteristici principale
Produsul aparține familiei de produse Harmony XB5. Este un cap pentru un buton iluminat, compatibil cu unități LED universale. Denumirea scurtă a produsului este ZB5. Materialul cadrului este plastic, de culoare gri. Diametrul de montare este de 22 mm. Tip cap standard. Capul unității indicatoare este rotund. Tipul actuatorului este push-push. Profilul actuatorului este portocaliu, nemarcat. Informații suplimentare Lățime totală CAD: 29 mm. Înălțime totală CAD: 29 mm. Adâncime totală CAD: 30 mm. Durată de viață mecanică: 5.000.000 de cicluri.Denumirea stației: XALD 1...5 decupaje, XALK 2...5 decupaje. Cod de asamblare electrică: M5: <2 contacte utilizând blocuri individuale, montate pe panoul frontal cu LED integrat. M6: <2 contacte utilizând blocuri individuale montate pe panoul frontal cu LED integrat și transformator
M10: <2 contacte utilizând blocuri individuale montate pe panoul frontal cu LED integrat
MF1: <2 contacte utilizând blocuri individuale montate pe panoul frontal cu LED integrat
MR1: <2 contacte, montate pe panoul din spate cu LED integrat
Parametri de mediu
Tratament de protecție TH. Temperatura ambiantă în timpul depozitării: -40...70 °C. Temperatura ambiantă în timpul funcționării: -25...70 °C. Clasa de protecție electrică la atingere: Clasa II conform IEC 60536. Grad de protecție IP: IP66 conform IEC 60529, IP67 conform IEC 60529.
Grad de protecție NEMA: NEMA 13, NEMA 4X. Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m. Grad de protecție IK: IK05 conform IEC 50102.
Standarde și certificări
Standarde: JIS C8201-5-1, IEC 60947-5-5, IEC 60947-1, IEC 60947-5-1, CSA C22.2 nr. 14, IEC 60947-5-4, UL 508, JIS C8201-1. Certificări de produs: DNV, CSA, BV, LROS (Lloyds Register of Shipping), listat UL. Proprietăți de rezistență Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6.Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27.
