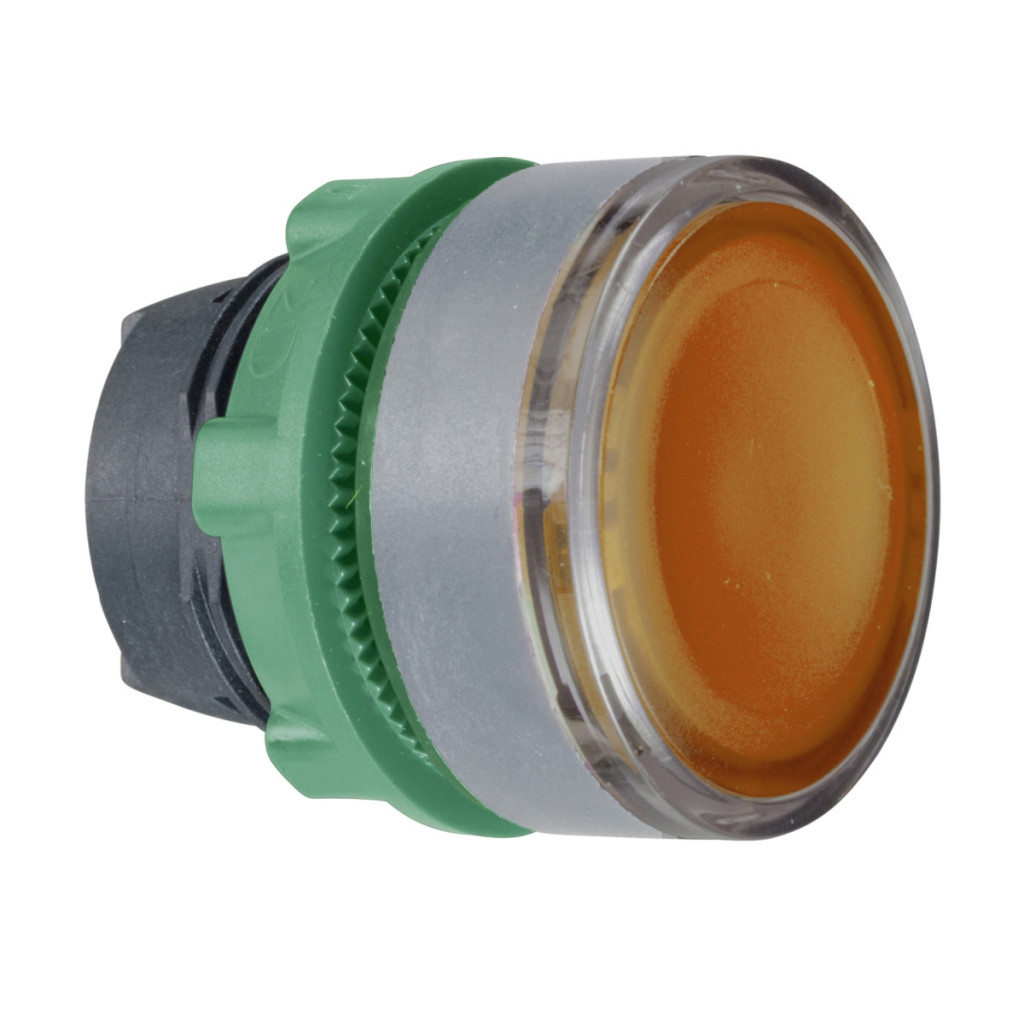

Familia de produse Schneider Electric Harmony XB5, modelul ZB5AH0583C0, este un buton iluminat de înaltă calitate, care poate fi utilizat pe scară largă în medii industriale și sisteme de automatizare. Acest cap de buton din plastic portocaliu este completarea perfectă pentru multe panouri de control moderne, unde fiabilitatea și durata lungă de viață sunt cerințe esențiale. Capul iluminat al butonului ZB5AH0583C0 se potrivește într-un orificiu de montare standard de 22 mm, fiind compatibil cu majoritatea dulapurilor industriale de comutare și panourilor de control. Produsul are un principiu de funcționare push-push, ceea ce înseamnă că rămâne apăsat la prima apăsare și se eliberează la a doua apăsare - această caracteristică este deosebit de utilă în aplicațiile în care pornirea și oprirea se fac cu un singur buton. Un avantaj suplimentar al capului butonului de culoare gri este că permite inserarea unei etichete personalizate, făcându-l personalizabil pentru utilizarea prevăzută. Capul butonului Schneider Electric ZB5AH0583C0 are iluminare LED integrată, care este compatibilă și cu blocurile LED universale. Durabilitatea mecanică remarcabilă a produsului este garantată de 5 milioane de cicluri de comutare, asigurând o funcționare fiabilă pe termen lung, chiar și în cele mai exigente medii industriale. În ceea ce privește parametrii tehnici, capul butonului are un grad de protecție IP66 conform IEC 60529, ceea ce înseamnă rezistență completă la praf și protecție împotriva jeturilor puternice de apă. În plus, produsul este clasificat NEMA 13 și NEMA 4X și poate rezista la spălarea cu presiune înaltă la 7000000 Pa și 55 °C de la o distanță de 0,1 metri. Un alt avantaj al modelului ZB5AH0583C0 este capacitatea sa de a funcționa la temperaturi extreme, deoarece poate fi utilizat în mod fiabil la temperaturi de funcționare cuprinse între -25 °C și +70 °C, iar temperatura de depozitare variază între -40 °C și +70 °C. Produsul este clasificat ca protecție împotriva șocurilor electrice de clasa II conform IEC 60536 și are un grad de rezistență la impact IK05 conform IEC 50102. Rezistența sa la vibrații este de 5 gn (f=2...500 Hz) conform IEC 60068-2-6, iar rezistența la impact este garantată la 30 gn (durată 18 ms) și 50 gn (durată 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27. Produsul are numeroase certificări internaționale, inclusiv CSA, DNV, BV, LROS (Lloyds Register of Shipping) și certificări UL, fiind conform cu standardele IEC 60947-5-4, UL 508, IEC 60947-5-1, IEC 60947-1, CSA C22.2 nr. 14, JIS C8201-5-1, IEC 60947-5-5, JIS C8201-1.
Schneider Electric Harmony XB5 - ZB5AH0583C0 date tehnice
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului: Cap de buton iluminat
Compatibilitatea produsului: LED integrat
Denumirea scurtă a dispozitivului: ZB5
Materialul plăcii frontale: Plastic, galvanizat în culoare gri
Diametru de montare: 22 mm
Tip cap: Standard
Cantitate minimă de comandă: 1
Formă cap unitate de semnal: Rotundă
Tip acționare: Push-push
Profil acționare: Portocaliu încastrat, nemarcat
Informații suplimentare despre acționare: Poate fi prevăzut cu o etichetă
Date tehnice suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 30 mm
Durată de viață mecanică: 5.000.000 de cicluri
Denumirea stației: XALD 1...5 decupaje, XALK 2...5 decupaje
Cod compoziție electrică: M5, M6, M10, MF1, MR1 cu diverse opțiuni de montare
Aspectul dispozitivului: Element de bază
Specificații de mediu
Grad de protecție: TH
Temperatura ambiantă de depozitare: -40…70 °C Temperatura mediului de funcționare: -25…70 °C Clasa de protecție electrică la atingere:Clasa II conform IEC 60536 Grad de protecție IP: IP66 conform IEC 60529 Grad de protecție NEMA: NEMA 13, NEMA 4X Rezistență la spălare cu presiune înaltă: 7.000.000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK05 conform IEC 50102
Conformități și certificări
Standarde: IEC 60947-5-4, UL 508, IEC 60947-5-1, IEC 60947-1, CSA C22.2 nr. 14, JIS C8201-5-1, IEC 60947-5-5, JIS C8201-1
Certificări de produs: CSA, DNV, BV, LROS (Lloyds register of shipping), listat UL
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
