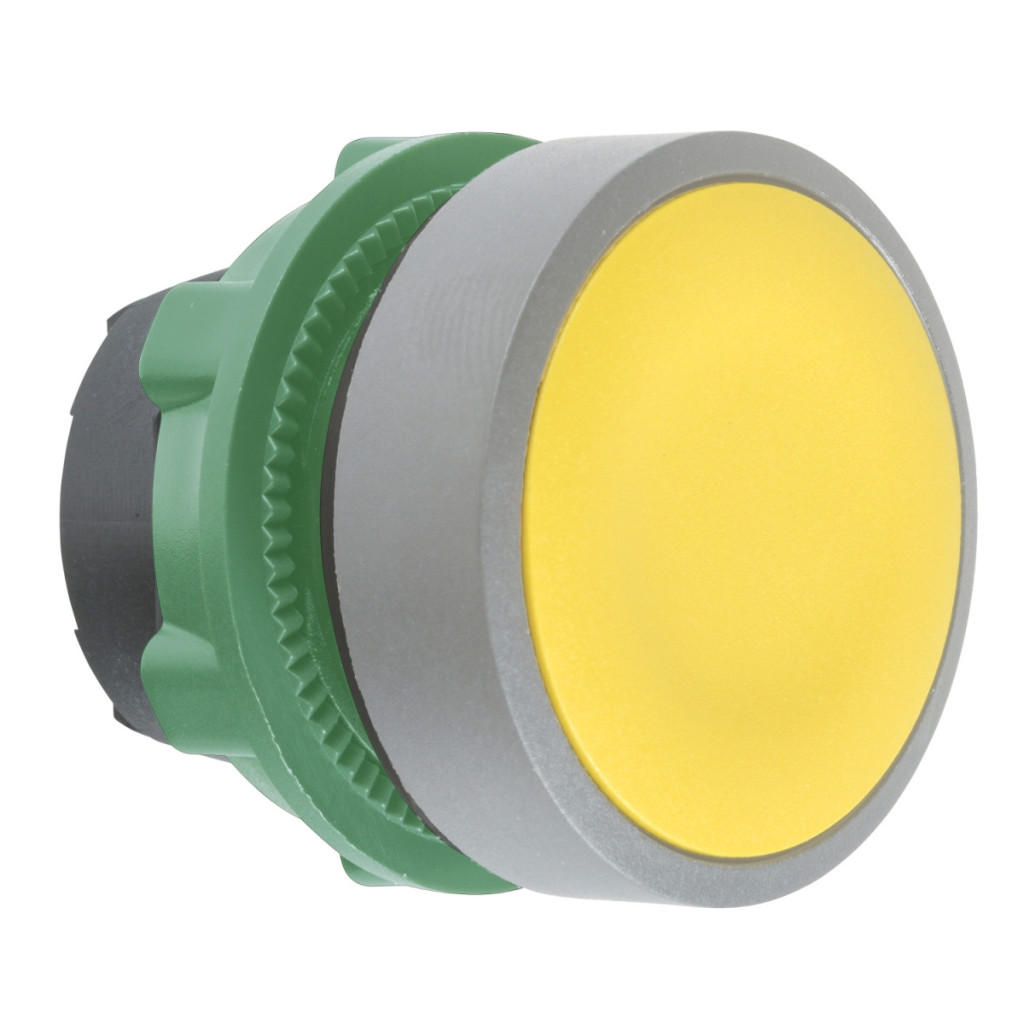

Capul butonului ZB5AH05C0 din familia de produse Schneider Electric Harmony XB5 este o componentă fiabilă pentru control industrial precis. Acest element de control push-push, neiluminat, de culoare galbenă, este alegerea perfectă pentru panouri de control, console de control și echipamente industriale unde siguranța și ușurința în utilizare sunt cerințe esențiale. Capul butonului ZB5AH05C0 push-push, nemarcat, de culoare galbenă, are o margine din plastic de culoare gri. Designul său standard cu cap rotund se potrivește în orificii de montare de 22 mm, care este o dimensiune standard obișnuită în mediile industriale. Este rapid și ușor de instalat, iar elementele de fixare profesionale asigură o funcționare stabilă pe termen lung, chiar și în cazul vibrațiilor și șocurilor. De asemenea, poate rezista la curățarea cu un aparat de spălat cu presiune înaltă, testat la 7000000 Pa la 55 °C de la o distanță de 0,1 metri. Din punct de vedere tehnic, ZB5AH05C0 are caracteristici remarcabile. Datorită claselor de protecție IP66 și IP67, este complet rezistent la praf și apă, astfel încât funcționează în mod fiabil chiar și în medii umede și prăfuite. Designul standard NEMA 13 și NEMA 4X oferă protecție suplimentară. Rezistența excepțională a produsului este demonstrată de capacitatea sa de a rezista la o accelerație de semiondă de 30 gn și 50 gn conform IEC 60068-2-27, precum și la o rezistență la vibrații de 5 gn în intervalul 2-500 Hz conform IEC 60068-2-6. Durata sa de viață mecanică este extrem de mare, cu 2.000.000 de cicluri de comutare, permițând utilizarea pe termen lung chiar și în medii industriale intensive. Intervalul larg de temperatură de funcționare (-40...+70 °C) permite, de asemenea, utilizarea sa în medii extreme. Produsul poate fi utilizat cu mai multe coduri de configurare electrică: codurile C11, C15, SF1, SR1 și C9, cu diferite dispuneri ale contactelor. Oferă o compatibilitate largă cu diferite metode de montare, fie că este vorba de terminale cu șurub, conectori plug-in, conectori Faston sau conexiuni pentru plăci cu circuite imprimate. Dimensiunile sale fizice sunt, de asemenea, compacte: 29 mm lățime, 29 mm înălțime și 28 mm adâncime, astfel încât ocupă un spațiu minim pe panoul de control. Butonul ZB5AH05C0 are numeroase certificări internaționale, printre care: DNV, CSA, BV, LROS (Lloyds Register of Shipping) și UL. Este conform cu cele mai stricte standarde internaționale, precum UL 508, CSA C22.2 Nr. 14, IEC 60947-1, IEC 60947-5-1, JIS C8201-5-1, IEC 60947-5-4 și JIS C8201-1. Aceste certificări confirmă faptul că produsul poate fi utilizat în mod fiabil la nivel mondial în diverse medii și aplicații industriale.
Schneider Electric Harmony XB5 - ZB5AH05C0 - buton din plastic, Ø22, push-push, galben, margine gri date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Cap pentru buton neiluminat
Denumirea scurtă a dispozitivului: ZB5
Materialul ramei: Plastic, acoperit cu un strat de culoare gri
Diametru de montare: 22 mm
Tip cap: Standard
Formă cap unitate de semnalizare: Rotundă
Tip acționare: Push-push
Profil acționare: Galben încastrat, nemarcat
Informații suplimentare
Dimensiuni CAD: 29 mm lățime, 29 mm înălțime, 28 mm adâncime
Durată de viață mecanică: 2.000.000 de cicluri
Denumirea stației: XALD 1...5 decupaje, XALK 2...5 întrerupătoare
Cod de asamblare electrică: C11 (max. 3 contacte cu montare pe panou frontal), C15 (max. 1 contact cu montare pe panoul frontal), SF1 (max. 3 contacte cu montare pe panoul frontal), SR1 (max. 3 contacte cu montare pe panoul din spate), C9 (max. 3 contacte cu montare pe panoul frontal)
Caracteristici de mediu
Protecție: TH
Temperatura ambiantă pentru depozitare: -40…70 °C
Temperatura ambiantă pentru funcționare: -40…70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67
Clasa de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălarea cu apă sub presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK03 conform IEC 50102
Standarde și certificări
Standarde: UL 508, CSA C22.2 nr. 14, IEC 60947-1, IEC 60947-5-1, JIS C8201-5-1, IEC 60947-5-4, JIS C8201-1
Certificări de produs: DNV, CSA, BV, LROS (Lloyds Register of Shipping), listat UL
Caracteristici de rezistență
Rezistență la impact: 30 gn (durată = 18 ms) cu accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 g (durată = 11 ms) pentru accelerație semionduală conform IEC 60068-2-27
Rezistență la vibrații: 5 g (f= 2…500 Hz) conform IEC 60068-2-6
