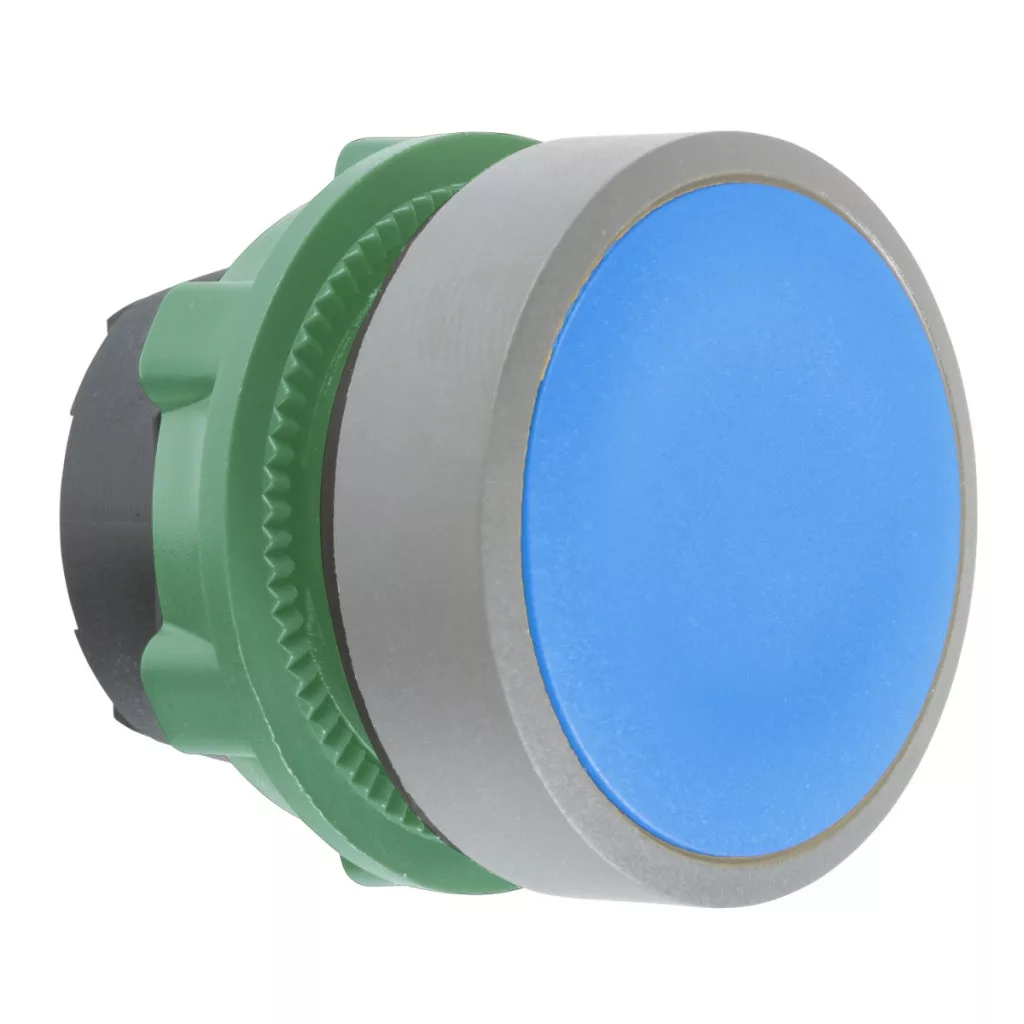

Modelul Schneider Electric Harmony XB5 seria ZB5AH06C0 este un buton din plastic de înaltă calitate, conceput pentru panouri de control industriale și dulapuri de comutație. Acest buton albastru, neiluminat, are un principiu special de funcționare push-push, ceea ce înseamnă că atât apăsarea, cât și eliberarea butonului duc la o operație de comutare separată, sporind astfel flexibilitatea opțiunilor de control. Produsul oferă o utilizare extrem de versatilă. Datorită diametrului standard de montare de 22 mm, este compatibil cu cele mai comune aplicații industriale și panouri de control. Marginea din plastic gri oferă un aspect estetic, în timp ce suprafața albastră, nemarcată, oferă un feedback vizual excelent operatorului. Designul încastrat (adică suprafața butonului este la același nivel cu panoul de control) este deosebit de avantajos în medii în care este important să se prevină acumularea de praf și murdărie și să se asigure o curățare ușoară. Capul butonului ZB5AH06C0 are o durabilitate mecanică remarcabilă, deoarece poate efectua în mod fiabil 2 milioane de cicluri de comutare, asigurând o durată lungă de viață chiar și în condiții de utilizare intensivă. Rezistența produsului la mediul înconjurător este, de asemenea, demnă de remarcat: are un grad de protecție IP66 și IP67 conform IEC 60529, ceea ce înseamnă protecție completă împotriva prafului și a jeturilor puternice de apă, precum și rezistență la imersia temporară în apă. Clasele NEMA 13 și NEMA 4X sunt o dovadă suplimentară a designului robust al produsului, care protejează și împotriva pătrunderii uleiului, a lichidelor necorozive și a apei. De remarcat în mod special este rezistența sa la spălarea cu presiune înaltă la 7.000.000 Pa la 55 °C de la o distanță de 0,1 m, ceea ce reprezintă un avantaj la curățarea în medii industriale. Capul butonului ZB5AH06C0 poate fi utilizat într-un interval larg de temperaturi, de la -40 °C la +70 °C, asigurând o funcționare fiabilă chiar și în condiții de mediu extreme. Clasa de rezistență la impact IK03 a produsului oferă o protecție adecvată împotriva impactului mecanic. Capul cu buton poate fi utilizat în diverse configurații electrice, suportând până la 3 blocuri de contacte în diferite dispuneri (marcate cu codurile C11, C15, SF1, SR1, C9), ceea ce îl face flexibil pentru a se adapta la diferite cerințe de control. Produsul este conform cu cele mai importante standarde internaționale, inclusiv IEC 60947-5-1, IEC 60947-1, UL 508 și alte reglementări relevante, și are numeroase certificări internaționale (DNV, CSA, BV, LROS, UL), ceea ce garantează utilizarea la nivel global. Testele de rezistență la vibrații și șocuri (5g în gama de frecvențe 2-500 Hz și accelerații de 30g/50g pentru diferite durate) consolidează și mai mult fiabilitatea produsului în cele mai dure medii industriale.
Schneider Electric Harmony XB5 - ZB5AH06C0 - date tehnice privind capul butonului din plastic
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului: Cap pentru buton neiluminat
Denumirea scurtă a dispozitivului: ZB5
Material margine: Plastic, acoperire gri
Diametru de montare: 22 mm
Formă cap: Rotundă
Tip de acționare: Push-push
Profil de acționare: Albastru, la nivel (într-un singur plan), nemarcat
Parametri tehnici
Dimensiuni CAD (lățime x înălțime x adâncime): 29 mm x 29 mm x 28 mm
Durată de viață mecanică: 2.000.000 de cicluri
Denumirea stației: XALD 1...5 decupaje, XALK 2...5 decupaje
Cod de asamblare electrică: C11, C15, SF1, SR1, C9 (pentru diverse configurații ale blocului de contacte)
Condiții de mediu
Grad de protecție: TH
Temperatura ambiantă de depozitare: -40...70 °C
Temperatura ambiantă de funcționare: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67
Grad de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălare cu presiune înaltă: 7.000.000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK03 conform IEC 50102
Standarde și certificări
Conform cu următoarele standarde: CSA C22.2 nr. 14, IEC 60947-5-1, IEC 60947-1, UL 508, JIS C8201-5-1, IEC 60947-5-4, JIS C8201-1
Certificări de produs: DNV, CSA, BV, LROS (Lloyds Register of Shipping), listat UL
Caracteristici de rezistență
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Informații de montare
Recomandări privind decupajul panoului: se recomandă Ø 22,5 mm (Ø 22,3 0+0,4)
Distanțe de conectare (a x b): 40 mm x 30 mm (cu șurub sau conector plug-in), 45 mm x 32 mm (cu conector Faston), 30 mm x 30 mm (pentru placă de circuit imprimat)
