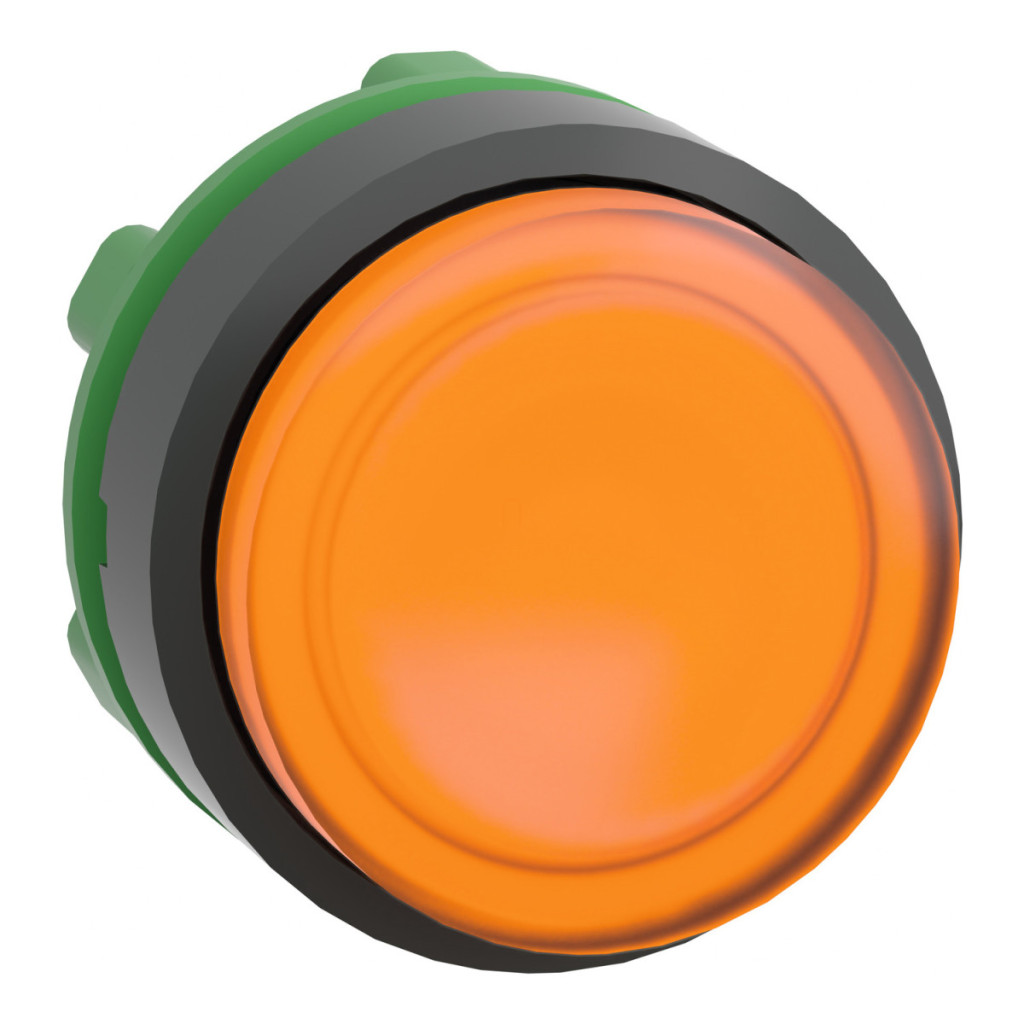

ZB5AH53 din seria Harmony XB5 de la Schneider Electric este un buton iluminat de calitate superioară, conceput în principal pentru aplicații industriale și panouri de control. Acest buton portocaliu cu profil ridicat asigură o funcționare fiabilă și o vizibilitate excelentă chiar și în condiții extreme. Capul butonului ZB5AH53 are un principiu de funcționare push-push, ceea ce înseamnă că este activat la prima apăsare și dezactivat la a doua apăsare. Această caracteristică este ideală pentru aplicații în care este necesară o indicare clară a stărilor de pornire și oprire. Profilul portocaliu, în relief, asigură o vizibilitate optimă chiar și în condiții de lumină slabă, făcându-l o alegere ideală pentru elementele de control cu funcții de avertizare sau semnalizare. Produsul este compatibil cu blocurile LED universale Schneider Electric, oferind o gamă de opțiuni de iluminare pentru a se potrivi cerințelor utilizatorilor finali. Cu un diametru standard de montare de 22 mm, ZB5AH53 poate fi integrat cu ușurință în majoritatea panourilor de control și interfețelor de operare. Produsul are un cadru din plastic de culoare gri închis, care asigură un aspect estetic, rezistând în același timp la solicitări mecanice și influențe ambientale. Capul butonului ZB5AH53 este extrem de durabil, cu o durată de viață mecanică de până la 5 milioane de cicluri de comutare, asigurând o funcționare fiabilă pe termen lung, chiar și în condiții de utilizare intensivă. Produsul este compatibil cu stații cu decupaje XALD 1-5 și XALK 2-5, oferind opțiuni de instalare flexibile pentru o varietate de aplicații. Specificațiile tehnice ale capului butonului ZB5AH53 sunt remarcabile. Gradul de protecție IP66 oferă o protecție eficientă împotriva prafului și a jeturilor de apă de înaltă presiune, în timp ce rezistența la impact IK05 oferă o protecție adecvată împotriva impactului mecanic. Produsul este, de asemenea, rezistent la spălarea cu presiune înaltă de până la 7000000 Pa la 55 °C de la o distanță de 0,1 metri. Butonul poate fi utilizat într-un interval larg de temperaturi, cu o temperatură ambiantă de funcționare de la -25 °C la +70 °C și un interval de temperatură de depozitare de la -40 °C la +70 °C. ZB5AH53 este o alegere potrivită pentru linii de producție, echipamente industriale, panouri de control sau orice aplicație în care sunt necesare comenzi fiabile și foarte vizibile. Produsul este conform cu diverse standarde internaționale, inclusiv IEC 60947-1, IEC 60947-5-1, UL 508 și CSA C22.2 nr. 14, și deține numeroase certificări de produs, precum certificatele DNV, CSA, BV, LROS și UL. ZB5AH53 are, de asemenea, o rezistență excelentă la vibrații, suportând vibrații de până la 5 gn în intervalul 2-500 Hz, în conformitate cu IEC 60068-2-6. Rezistența sa la șocuri este, de asemenea, remarcabilă, atingând valori de 30 gn (durată = 18 ms) și 50 gn (durată = 11 ms) la o accelerație de jumătate de undă sinusoidală, în conformitate cu standardul IEC 60068-2-27. În ansamblu, capul butonului iluminat Schneider Electric ZB5AH53 este un produs fiabil, durabil și ușor de instalat, ideal pentru utilizarea în medii industriale în care durata lungă de viață, fiabilitatea și semnalizarea clară sunt aspecte esențiale.
Schneider Electric Harmony XB5 - ZB5AH53 - cap de buton iluminat din plastic, Ø22, push-push, ridicat, portocaliu date tehnice
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului sau al componentei: Cap de buton iluminat
Compatibilitatea produsului: LED universal
Denumirea scurtă a dispozitivului: ZB5
Materialul cadrului: Plastic gri închis
Diametru de montare: 22 mm
Tip cap: Standard
Divizibilitate: 1
Formă cap unitate de semnal: Rotundă
Tipul actuatorului: Push-push
Profilul actuatorului: Portocaliu, ridicat, nemarcat
Informații suplimentare
Lățimea totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 33 mm
Durată de viață mecanică: 5.000.000 de cicluri
Denumirea stației: XALD 1...5 întrerupătoare, XALK 2...5 întrerupătoare
Cod asamblare electrică: M5 (pentru max. 2 contacte, utilizând blocuri individuale în montare frontală, cu LED încorporat)
M6 (max. 2 contacte, utilizând blocuri individuale în montare frontală, cu LED și transformator încorporate)
M10 (max. 2 contacte, utilizând blocuri individuale în montare frontală, cu LED încorporat)
MF1 (pentru max. 2 contacte, utilizând blocuri individuale în montare frontală, cu LED încorporat)
MR1 (pentru max. 2 contacte, utilizând blocuri individuale în montare posterioară, cu LED încorporat)
Afișaj dispozitiv: Element de bază
Caracteristici de mediu
Tratament de protecție: TH
Temperatura aerului ambiant în timpul depozitării: -40…70 °C
Temperatura aerului ambiant în timpul funcționării: -25…70 °C
Clasa de protecție electrică la atingere: Clasa II în conformitate cu IEC 60536
Grad de protecție IP: IP66 în conformitate cu IEC 60529
Grad de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălarea cu apă sub presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK05 în conformitate cu IEC 50102
Standarde și certificări
Standarde: IEC 60947-1, IEC 60947-5-1, UL 508, JIS C8201-5-1, IEC 60947-5-5, CSA C22.2 Nr. 14, IEC 60947-5-4, JIS C8201-1
Certificări de produs: DNV, CSA, BV, LROS (Lloyds Register of Shipping), listat UL
Rezistență la vibrații: 5 gn (f= 2…500 Hz) în conformitate cu IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) la o accelerație de jumătate de undă sinusoidală în conformitate cu IEC 60068-2-27, 50 gn (durată = 11 ms) la o accelerație de jumătate de undă sinusoidală în conformitate cu IEC 60068-2-27
