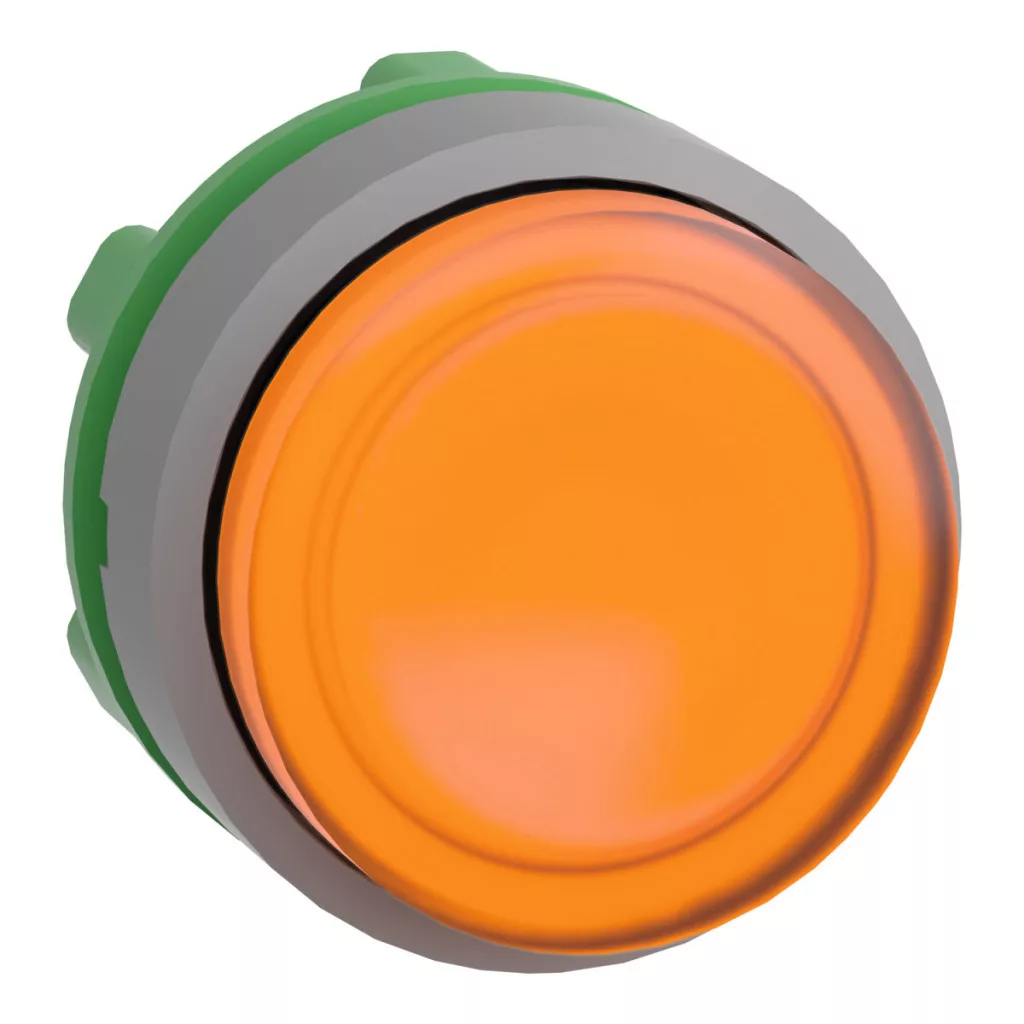

Capul de buton luminos ZB5AH53C0 din seria Harmony XB5 de la Schneider Electric este un element de comandă industrial de înaltă calitate, care se integrează perfect în sistemele moderne de automatizare. Acest produs face parte din gama Harmony XB5, recunoscută la nivel mondial pentru fiabilitatea și durabilitatea sa. ZB5AH53C0 este un buton luminos cu diametrul de 22 mm, din plastic, cu margine gri și cap proeminent portocaliu, care funcționează pe principiul push-push. Aceasta înseamnă că butonul rămâne apăsat la prima apăsare, iar la a doua apăsare revine la poziția inițială. Produsul este compatibil cu blocurile LED universale, ceea ce asigură flexibilitate în diverse domenii de aplicare. Schneider Electric menționează în mod special că aspectul produsului poate suferi modificări, dar acest lucru nu afectează funcționarea și siguranța. Butonul ZB5AH53C0 are parametri tehnici remarcabili. Dispozitivul se potrivește într-o gaură de montare standard de 22 mm, astfel încât poate fi integrat cu ușurință în majoritatea panourilor de control. Durata de viață mecanică este extrem de mare, putând suporta până la 5 000 000 de cicluri de comutare, ceea ce garantează o funcționare fiabilă pe termen lung, chiar și în condiții de utilizare intensă. Produsul are grad de protecție IP66 conform standardului IEC 60529, ceea ce înseamnă că oferă protecție completă împotriva prafului și a jetului de apă sub presiune. Clasificarea NEMA este NEMA 13 și NEMA 4X, ceea ce asigură, de asemenea, un nivel ridicat de protecție împotriva diverselor influențe de mediu. Designul capului butonului permite o instalare ușoară și compatibilitate cu diverse produse conexe. Poate fi utilizat cu stațiile cu decupaj XALD 1-5 și XALK 2-5. Codul referitor la configurația electrică poate fi de mai multe tipuri, de exemplu M5, M6, M10, MF1 și MR1, în funcție de tipul de contacte și de iluminarea cu LED pe care dorim să le utilizăm. Dimensiunile CAD ale produsului: 29 mm lățime, 29 mm înălțime și 33 mm adâncime, ceea ce asigură un design compact. Capul butonului ZB5AH53C0 funcționează excelent chiar și în condiții extreme. Intervalul de temperatură de funcționare este cuprins între -25 °C și +70 °C, în timp ce intervalul de temperatură de depozitare este și mai larg, între -40 °C și +70 °C. Produsul rezistă și la spălarea cu presiune ridicată, până la o presiune de 7000000 Pa la 55 °C, de la o distanță de 0,1 m. Clasificarea IK este IK05 conform standardului IEC 50102, ceea ce asigură o protecție mecanică adecvată. Rezistența la vibrații este de 5 gn (f=2-500 Hz) conform IEC 60068-2-6, iar rezistența la șocuri este de 30 gn (durată = 18 ms) și 50 gn (durată = 11 ms) în cazul unei accelerații cu undă sinusoidală pe jumătate, conform IEC 60068-2-27. Produsul este conform cu numeroase standarde internaționale, inclusiv IEC 60947-1, IEC 60947-5-1, UL 508, JIS C8201-5-1, IEC 60947-5-5, CSA C22.2 nr. 14, IEC 60947-5-4 și JIS C8201-1. De asemenea, deține certificări DNV, CSA, BV, LROS (Lloyds Register of Shipping) și UL, ceea ce demonstrează conformitatea cu cerințele ridicate de calitate și siguranță. Clasa de protecție împotriva șocurilor electrice este Clasa II, conform IEC 60536. Această conformitate extinsă permite utilizarea globală a produsului în diverse industrii și medii.
Schneider Electric Harmony XB5 - ZB5AH53C0 - cap de buton luminos din plastic, Ø22, tip apăsare-apăsare, proeminent, portocaliu, margine gri - specificații tehnice
Caracteristici generale
Gama de produse: Harmony XB5
Tipul produsului: Cap de buton iluminat
Compatibilitate produs: LED universal
Denumire scurtă a dispozitivului: ZB5
Materialul marginii: Plastic, cu acoperire de culoare gri
Diametru de montare: 22 mm
Tipul capului: Standard
Vânzare în cantități indivizibile: 1
Forma capului unității de semnalizare: Rotund
Tipul acționării: apăsare-apăsare
Profilul acționării: Portocaliu, proeminent, nemarcat
Informații suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 33 mm
Durată de viață mecanică: 5000000 de cicluri
Denumirea stației: XALD 1...5 decupaje, XALK 2...5 decupaje
Codul compoziției electrice: M5 (<2 contacte cu bloc simplu, LED integrat montat frontal), M6 (cu bloc simplu cu 2 contacte, LED integrat cu montare frontală și transformator), M10 (cu bloc simplu cu 2 contacte, LED integrat cu montare frontală), MF1 (cu bloc simplu cu 2 contacte, LED integrat cu montare frontală), MR1 (cu bloc simplu cu <2 contacte, cu LED integrat montat în spate)
Prezentarea dispozitivului: Element de bază
Caracteristici de mediu
Tratament de protecție: TH
Temperatura aerului ambiant în timpul depozitării: -40...70 °C
Temperatura aerului ambiant în timpul funcționării: -25...70 °C
Clasa de protecție împotriva șocurilor electrice: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
Grad de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălarea cu jet de apă sub presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK05 conform IEC 50102
Standarde și certificate
Standarde: IEC 60947-1, IEC 60947-5-1, UL 508, JIS C8201-5-1, IEC 60947-5-5, CSA C22.2 No 14, IEC 60947-5-4, JIS C8201-1
Certificări de produs: DNV, CSA, BV, LROS (Lloyds register of shipping), listat UL
Caracteristici mecanice
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) pentru accelerație cu undă semisinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) pentru accelerație cu undă semisinusoidală conform IEC 60068-2-27
