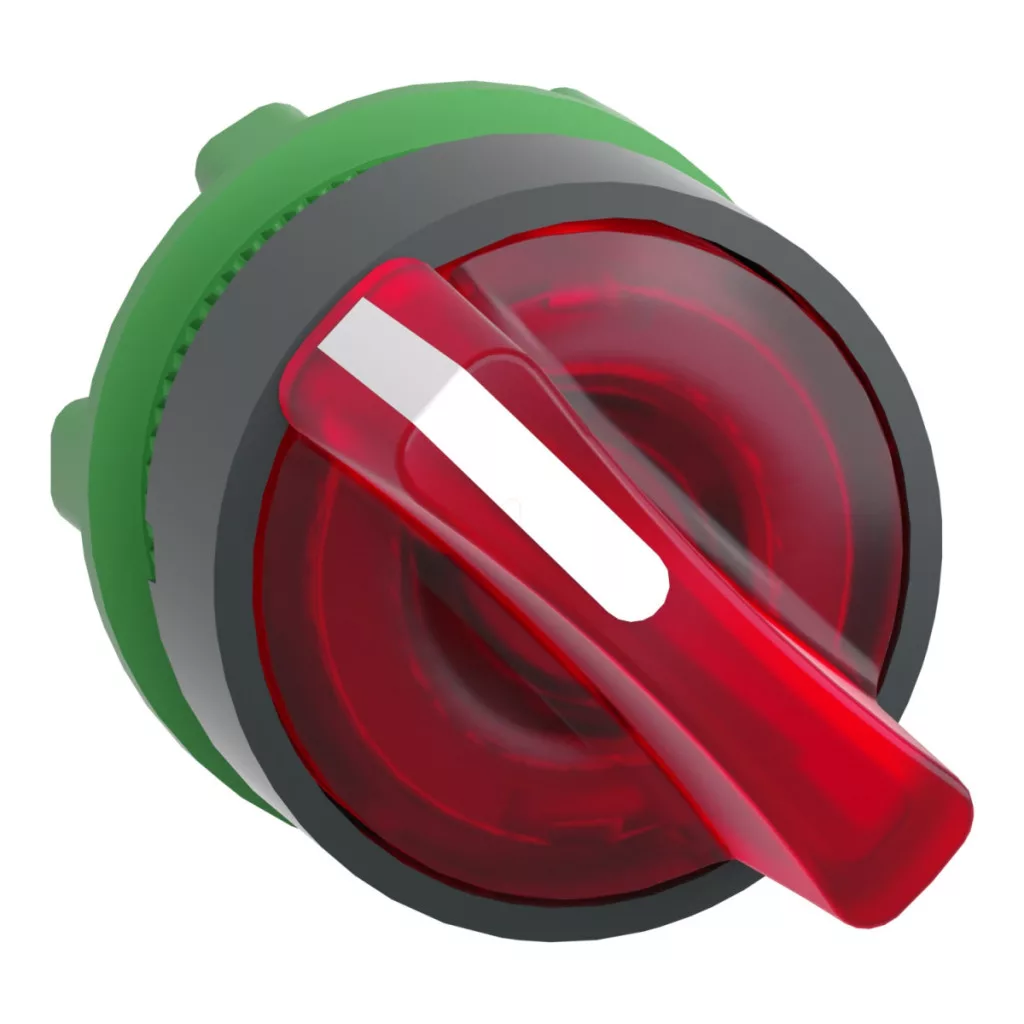

Capul comutatorului selector iluminat Schneider Electric Harmony XB5 seria ZB5AK1243 este un element de control industrial de înaltă calitate, care se remarcă pe piață prin fiabilitatea și designul său robust. Acest produs este o componentă fundamentală a gamei de produse de automatizare industrială Schneider Electric și poate fi utilizat pe scară largă în diverse aplicații industriale, panouri de control și sisteme de control al mașinilor. ZB5AK1243 este un comutator selector iluminat cu diametrul de 22 mm, încorporat într-o carcasă din plastic de culoare gri închis, cu mâner standard roșu. Produsul dispune de iluminare LED universală și este disponibil într-un design cu două poziții (90°) care permite funcționalitatea stay-put, ceea ce înseamnă că comutatorul rămâne în poziția dată după ce a fost comutat. Acest tip de comutator este ideal pentru aplicații în care operatorul are nevoie de un feedback vizual clar cu privire la starea echipamentului și în care este importantă funcționarea fiabilă și durabilă în medii industriale dure. Produsul are o durată de viață mecanică extrem de lungă, ajungând la 1.000.000 de cicluri de comutare. Este extrem de versatil în ceea ce privește protecția IP: are IP66, IP67, IP69 și IP69K conform IEC 60529, ceea ce înseamnă că este complet rezistent la praf și jeturi de apă de intensități variabile, precum și la spălarea cu presiune înaltă (presiune de până la 7000000 Pa cu un jet de apă de 55 °C de la o distanță de 0,1 metri). Are o clasificare NEMA de protecție NEMA 13 și NEMA 4X. Are o clasificare de rezistență la impact IK04 conform IEC 50102. Această gamă largă de protecție permite utilizarea produsului în industrii în care trebuie îndeplinite cerințe de igienă extrem de stricte, cum ar fi industria alimentară, farmaceutică și chimică. Comutatorul ZB5AK1243 poate funcționa într-o gamă largă de temperaturi ambientale, de la -40 °C la +70 °C, ceea ce permite utilizarea sa în condiții extreme. Produsul a fost proiectat și fabricat în conformitate cu o serie de standarde internaționale, inclusiv EN/IEC 60947-5-5, UL 508, EN/IEC 60947-5-4, EN/IEC 60947-1, CSA C22.2 Nr. 14, JIS C8201-5-1, EN/IEC 60947-5-1 și JIS C8201-1. Acest lucru este confirmat și de diversele sale certificări: CSA, DNV, BV, LROS (Lloyds register of shipping) și calificări listate UL. Produsul are o rezistență excelentă la vibrații (5 gn, f= 2-500 Hz conform IEC 60068-2-6) și o rezistență remarcabilă la șocuri (30 gn până la 18 ms și 50 gn până la 11 ms în cazul accelerației cu semiondă sinusoidală conform IEC 60068-2-27). Capul comutatorului ZB5AK1243 poate fi combinat cu diverse configurații electrice, care sunt indicate prin coduri diferite: M3 (max. 4 contacte cu blocuri simple, montate frontal, cu LED integrat), M4 (max. 4 contacte cu blocuri simple și duble, montate frontal, cu LED integrat), M6 (max. 2 contacte cu blocuri simple, montate frontal, cu LED integrat și transformator), M10, MF1 și MR1 (max. 2 contacte cu blocuri simple, montate frontal sau posterior, cu LED integrat). Această versatilitate permite adaptarea optimă a produsului la diferite cerințe de control. Instalarea este simplă și poate fi efectuată în panouri cu o decupare rotundă standard de 22 mm, care este o dimensiune utilizată pe scară largă în industrie.
Schneider Electric Harmony XB5 - ZB5AK1243 - date tehnice privind capul comutatorului selector iluminat din plastic
Caracteristici generale
Seria de produse: Harmony XB5
Tipul produsului: Cap comutator selector iluminat
Compatibilitate: LED universal
Denumire scurtă a produsului: ZB5
Material cadru: Plastic gri închis
Diametru de montare: 22 mm
Formă cap: Rotundă
Tip de funcționare: Fix (rămâne în poziție)
Profil de funcționare: Mâner standard roșu
Poziții de funcționare: 2 poziții 90°
Dimensiuni
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 43 mm
Performanță
Durată de viață mecanică: 1.000.000 de cicluri
Denumirea stației
XALD 1...5 întrerupătoare
XALK 2...5 întrerupătoare
Coduri de asamblare electrică
M3: max. 4 contacte cu blocuri individuale montate din față cu LED integrat
M6: max. 2 contacte cu blocuri individuale montate din față cu LED integrat și transformator
M10: max. 2 contacte cu blocuri individuale montate din față cu LED integrat
MF1: max. 2 contacte cu blocuri simple montate din față cu LED integrat
MR1: max. 2 contacte cu blocuri simple montate din spate cu LED integrat
M4: max. 4 contacte cu blocuri simple și duble montate din față cu LED integrat
Caracteristici de mediu
Protecție: TH
Interval de temperatură ambiantă: -40...70 °C (funcționare și depozitare)
Categorie de supratensiune: Clasa II conform IEC 60536
Caracteristici de protecție
Nivel de protecție IP: IP66 conform IEC 60529, IP67, IP69, IP69K
Clasă de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Clasă de protecție IK: IK04 conform IEC 50102
Standarde și certificări
Standarde: EN/IEC 60947-5-5, UL 508, EN/IEC 60947-5-4, EN/IEC 60947-1, CSA C22.2 Nr. 14, JIS C8201-5-1, EN/IEC 60947-5-1, JIS C8201-1
Certificări de produs: CSA, DNV, BV, LROS (Lloyds register of shipping), listat UL
Rezistență mecanică
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație semionduală conform IEC 60068-2-27, 50 gn (durată = 11 ms) pentru accelerație semionduală conform IEC 60068-2-27
