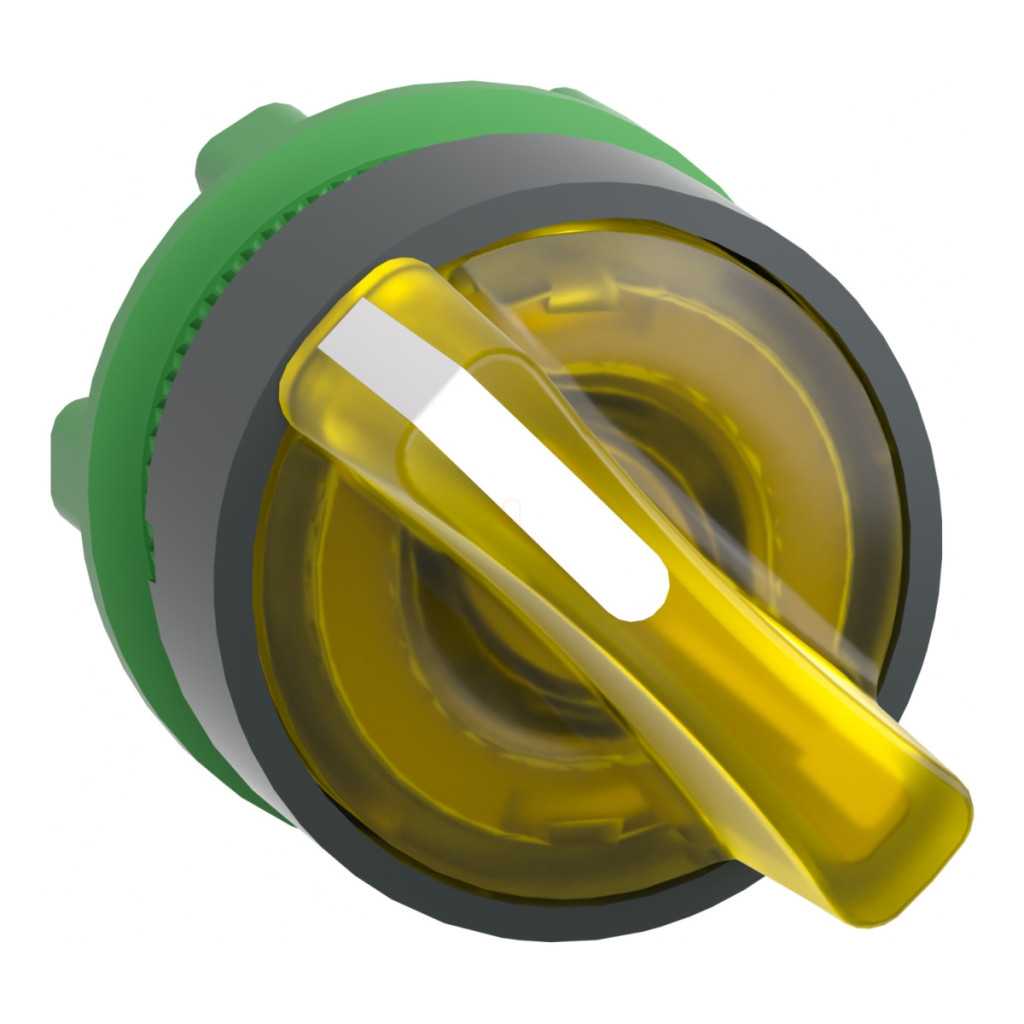

Comutatorul de lumină Schneider Electric Harmony XB5 seria ZB5AK1283 este un dispozitiv de control industrial versatil și fiabil, fiind alegerea perfectă pentru o varietate de aplicații de control. Acest comutator cu mâner galben, cu diametrul de 22 mm, are două poziții și este echipat cu iluminare LED universală, care asigură o vizibilitate excelentă chiar și în medii slab iluminate. Capul comutatorului selector ZB5AK1283 face parte din familia de produse Harmony XB5, una dintre cele mai importante serii de dispozitive de control industrial ale Schneider Electric. Designul ergonomic al capului comutatorului, cu placa frontală din plastic gri închis și mânerul standard galben, asigură o utilizare confortabilă. Designul cu două poziții asigură o rotație de 90° între pozițiile comutatorului, oferind utilizatorilor o funcționare intuitivă și clară. Dispozitivul ZB5 are un cap indicator rotund și, datorită caracteristicilor sale de funcționare stabilă, rămâne în poziția setată după comutare. Parametrii tehnici ai produsului atestă calitatea și durabilitatea sa excepționale. Capul comutatorului ZB5AK1283 are o durată de viață mecanică de până la 1 milion de cicluri de comutare, ceea ce înseamnă o fiabilitate excepțională în medii industriale. Are clase de protecție excelente: IP66, IP67, IP69 și IP69K oferă protecție împotriva prafului și umezelii chiar și în cele mai dure condiții. Clasele NEMA 13 și NEMA 4X evidențiază, de asemenea, natura robustă a produsului. Comutatorul poate rezista la spălări cu presiune înaltă de până la 7000000 Pa la 55 °C de la o distanță de 0,1 m. Clasa de rezistență la impact IK04 oferă protecție suplimentară împotriva impactului mecanic. Compatibilitatea universală a produsului cu LED-uri permite utilizarea acestuia cu diferite coduri de asamblare electrică: M3 (max. 4 contacte cu montare pe panoul frontal, LED integrat), M6 (max. 2 contacte cu montare pe panoul frontal, LED integrat și transformator), M10, MF1, MR1 (max. 2 contacte cu diferite opțiuni de montare și LED integrat) și M4 (max. 4 contacte, blocuri simple și duble cu montare pe panoul frontal, LED integrat). Această versatilitate permite integrarea produsului în diverse sisteme de control. Comutatorul are o temperatură de funcționare cuprinsă între -40 °C și +70 °C, ceea ce garantează o funcționare fiabilă chiar și în condiții de mediu extreme. Dispozitivul este echipat cu protecție TH (Treatment Harsh), care îi sporește și mai mult rezistența în medii corozive. Capul comutatorului selector ZB5AK1283 este conform cu o serie de standarde industriale, inclusiv UL 508, EN/IEC 60947-5-4, CSA C22.2 Nr. 14, EN/IEC 60947-1, EN/IEC 60947-5-5, EN/IEC 60947-5-1, JIS C8201-5-1 și JIS C8201-1. Produsul are certificări CSA, DNV, BV, LROS (Lloyds Register of Shipping) și UL, care dovedesc conformitatea sa cu standardele internaționale de siguranță și calitate. Rezistența la vibrații și șocuri (5 gn în intervalul de frecvență 2-500 Hz și 30 gn și 50 gn accelerație pe jumătate de axă) demonstrează și mai mult adecvarea produsului pentru aplicații industriale. Capul comutatorului selector ZB5AK1283 este alegerea ideală pentru panouri de control, mașini și echipamente care necesită comenzi fiabile, clar vizibile și durabile.
Schneider Electric Harmony XB5 - ZB5AK1283 - date tehnice privind capul comutatorului selector iluminat din plastic
Informații generale
Familia de produse: Harmony XB5
Tipul produsului sau al componentei: Cap comutator selector iluminat
Compatibilitatea produsului: LED universal
Denumire scurtă a dispozitivului: ZB5
Material placă frontală: Plastic gri închis
Diametru de montare: 22 mm
Formă cap unitate indicator: Rotundă
Tipul actuatorului: Fix (poziție fixă)
Profilul actuatorului: Mâner standard galben
Informații privind poziția actuatorului: 2 poziții 90°
Dimensiuni
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 43 mm
Caracteristici mecanice
Durată de viață mecanică: 1.000.000 de cicluri
Denumire stație: XALD 1...5 decupaje, XALK 2...5 întrerupătoare
Caracteristici electrice
Cod compoziție electrică: M3 (max. 4 contacte utilizând blocuri simple cu montare pe panou frontal și LED integrat), M6 (max. 2 contacte utilizând blocuri simple cu montare pe panou frontal și LED integrat și transformator), M10 (max. 2 contacte utilizând blocuri simple cu montare pe panoul frontal și LED integrat), MF1 (max. 2 contacte utilizând blocuri simple cu montare pe panoul frontal și LED integrat), MR1 (max. 2 contacte utilizând blocuri simple cu montare pe panoul posterior și LED integrat), M4 (max. 4 contacte utilizând blocuri simple și duble cu montare pe panoul frontal și LED integrat)
Specificații de mediu
Protecție: TH
Temperatura ambiantă în timpul depozitării: -40…70 °C
Temperatura ambiantă în timpul funcționării: -40…70 °C
Categorie de supratensiune: Clasa II, conform IEC 60536
Grad de protecție IP: IP66 (conform IEC 60529), IP67, IP69, IP69K
Grad de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK04 conform IEC 50102
Standarde și certificări
Standarde: UL 508, EN/IEC 60947-5-4, CSA C22.2 nr. 14, EN/IEC 60947-1, EN/IEC 60947-5-5, EN/IEC 60947-5-1, JIS C8201-5-1, JIS C8201-1
Certificări de produs: CSA, DNV, BV, LROS (Lloyds Register of Shipping), listat UL
Rezistență
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație semisinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) pentru accelerație semisinusoidală conform IEC 60068-2-27
