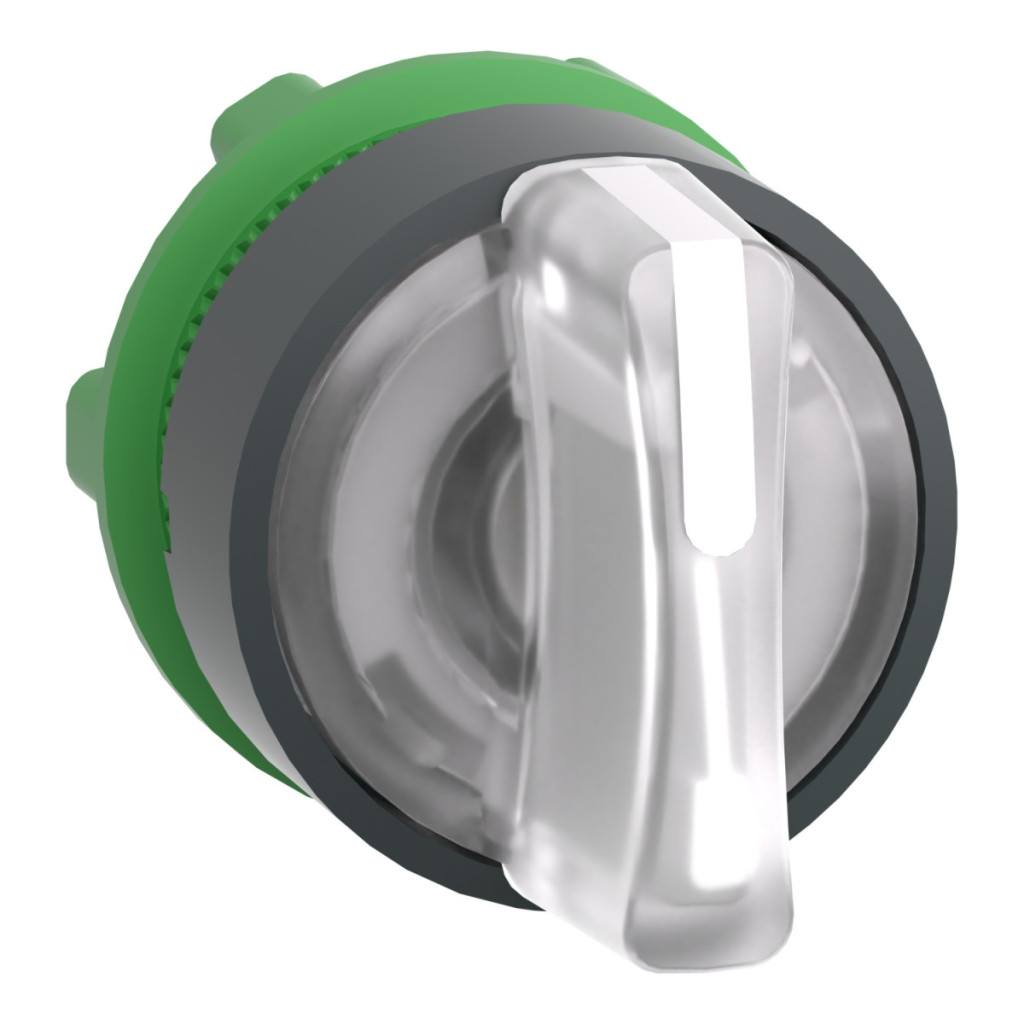

Comutatorul iluminat Schneider Electric Harmony XB5 seria ZB5AK1313 este un comutator industrial profesional, alegerea perfectă pentru panouri și console de control. Acest component de calitate superioară combină fiabilitatea Schneider Electric cu funcționalitatea modernă, oferind în același timp un aspect estetic interfețelor utilizatorului. Modelul ZB5AK1313 este un comutator compact încorporat într-o carcasă din plastic gri închis, care se potrivește într-o gaură cu diametrul de 22 mm, cu un mâner standard alb. Dispozitivul are 3 poziții de comutare diferite (+/- 45°) și este echipat cu o funcție de blocare, ceea ce înseamnă că comutatorul rămâne în ultima poziție de comutare până când este rotit din nou. Acest lucru este deosebit de util în aplicațiile în care este important să se mențină modul de funcționare selectat. Produsul are compatibilitate universală cu LED-uri, ceea ce permite feedback vizual al stării de comutare. ZB5AK1313 se mândrește cu un nivel remarcabil de protecție, inclusiv protecție IP66, IP67, IP69 și IP69K, precum și certificare NEMA 13 și NEMA 4X. Aceasta înseamnă că comutatorul este rezistent la praf, apă și spălare la presiune înaltă de până la 7000000 Pa la 55 °C. Clasa de rezistență la impact IK04 sporește și mai mult rezistența produsului la impactul mecanic. Are o gamă extrem de largă de temperaturi de funcționare, de la -40 °C la +70 °C, ceea ce permite utilizarea sa în medii extreme. Durabilitatea mecanică este garantată pentru 500.000 de cicluri de comutare, astfel încât vă puteți aștepta la o durată de viață lungă chiar și în cazul unei utilizări intensive. Produsul poate fi utilizat în diverse configurații electrice, de exemplu în codul M3 cu până la 4 contacte cu blocuri simple LED integrate montate frontal sau în codul M6 cu până la 2 contacte cu blocuri simple LED și transformator integrate montate frontal. Sunt acceptate și configurații electrice M10, MF1, MR1 și M4, oferind o mare flexibilitate pentru diferite aplicații. Capul comutatorului selector iluminat Schneider Electric ZB5AK1313 este conform cu mai multe standarde internaționale, inclusiv EN/IEC 60947-1, EN/IEC 60947-5-1, UL 508, CSA C22.2 Nr. 14, EN/IEC 60947-5-5, JIS C8201-5-1, EN/IEC 60947-5-4 și JIS C8201-1. Produsul are, de asemenea, certificări CSA, DNV, BV, LROS (Lloyds Register of Shipping) și UL, care dovedesc conformitatea sa cu cele mai înalte cerințe de siguranță și calitate. Produsul ZB5AK1313 este alegerea ideală pentru mediile industriale în care fiabilitatea, durabilitatea și performanța excelentă sunt importante.
Schneider Electric Harmony XB5 - ZB5AK1313 - date tehnice privind capul comutatorului selector iluminat din plastic
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Cap comutator selector iluminat
Compatibilitatea produsului: LED universal
Denumire scurtă a dispozitivului: ZB5
Material placă frontală: plastic gri închis
Diametru de montare: 22 mm
Tip cap: standard
Cantitate minimă comandată: 1
Formă cap unitate indicator: Rotundă
Tip actuator: Fix
Profil actuator: Mâner standard alb
Informații privind poziția actuatorului: 3 poziții +/- 45°
Dimensiuni
Lățime CAD: 29 mm
Înălțime CAD: 29 mm
Adâncime CAD: 43 mm
Funcționare și compatibilitate
Durată de viață mecanică: 500.000 de cicluri
Denumirea stației: XALD 1...5 întrerupătoare, XALK 2...5 întrerupătoare
Cod compoziție electrică: M3 (max. 4 contacte, blocuri simple cu montare frontală, LED integrat), M6 (max. 2 contacte, blocuri simple cu montare frontală, LED și transformator integrați), M10 (max. 2 contacte, blocuri simple cu montare frontală, LED integrat), MF1 (max. 2 contacte, blocuri simple cu montare frontală, LED integrat), MR1 (max. 2 contacte, blocuri simple cu montare posterioară, LED integrat), M4 (max. 4 contacte, blocuri simple și duble cu montare frontală, LED integrat)
Prezentarea dispozitivului: Element de bază
Date de mediu
Grad de protecție: TH
Temperatura ambiantă în timpul depozitării: -40...70 °C
Temperatura ambiantă în timpul funcționării: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67, IP69, IP69K Grad de protecție NEMA: NEMA 13, NEMA 4X Rezistență la spălare cu presiune înaltă: 7.000.000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK04 conform IEC 50102
Standarde și certificări
Standarde: EN/IEC 60947-1, EN/IEC 60947-5-1, UL 508, CSA C22.2 Nr. 14, EN/IEC 60947-5-5, JIS C8201-5-1, EN/IEC 60947-5-4, JIS C8201-1 Certificări de produs: CSA, DNV, BV, LROS (Lloyds Register of Shipping), listat UL
Rezistență
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
