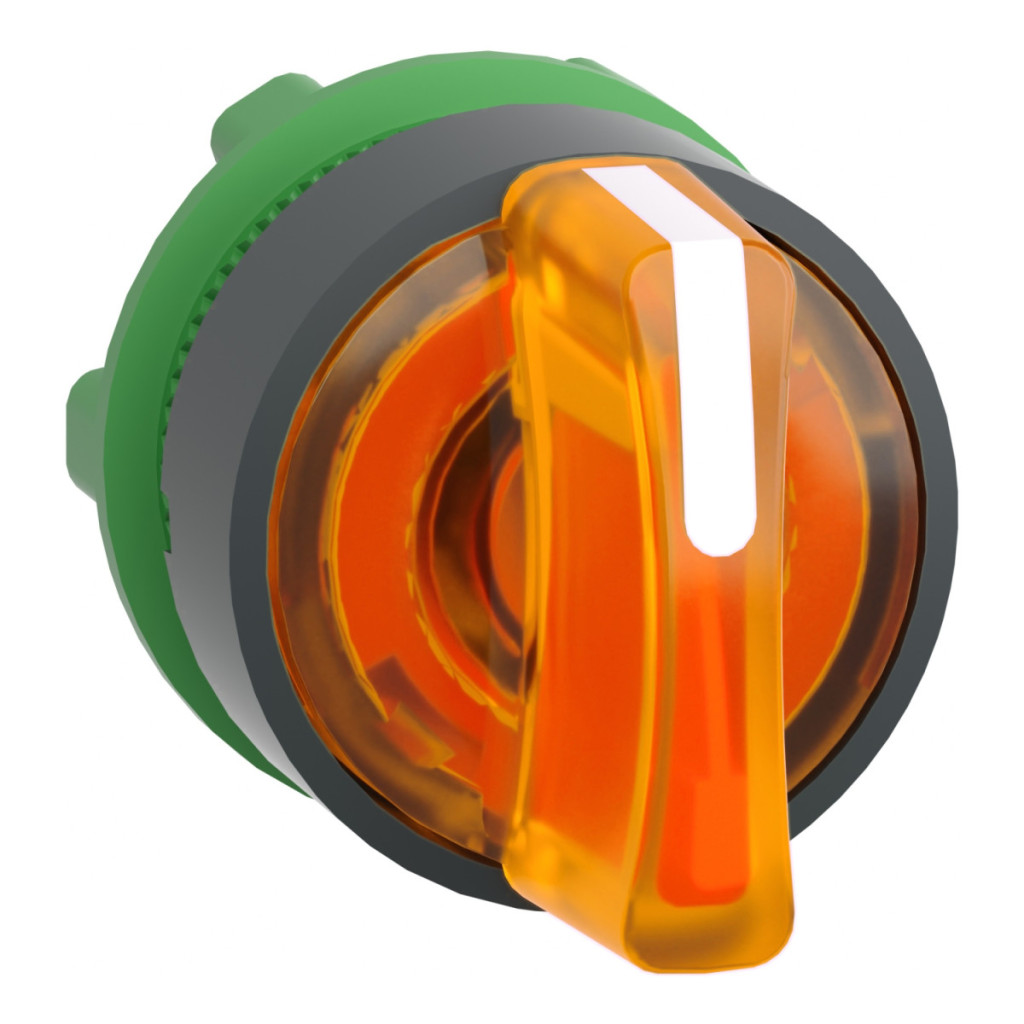

Capul comutatorului iluminat Schneider Electric Harmony XB5 seria ZB5AK1353 este un element de comutare industrial de calitate superioară, ideal pentru diverse aplicații de control. Acest comutator portocaliu, cu diametrul de 22 mm, a fost special conceput pentru funcționarea cu trei poziții și blocare și se integrează perfect în familia de produse Harmony XB5. ZB5AK1353 are compatibilitate universală cu LED-uri, ceea ce oferă flexibilitate la utilizarea diferitelor blocuri LED. Schneider Electric subliniază că, deși aspectul produsului s-a schimbat, acest lucru nu afectează funcționalitatea sau siguranța acestuia - produsul rămâne compatibil cu blocurile LED universale. Capul comutatorului are un cadru din plastic de culoare gri închis, care oferă un fundal contrastant pentru maneta de operare standard portocalie. Capul comutatorului selector are trei poziții, un unghi de acționare de ±45° și un design fix, ceea ce înseamnă că comutatorul rămâne în poziția setată după acționare. Acest lucru este deosebit de util în aplicații în care este important să se mențină modul sau starea selectată. Capul comutatorului are un indicator circular, care oferă un feedback vizual clar cu privire la starea curentă. Produsul oferă o durabilitate mecanică remarcabilă, garantând 500.000 de cicluri de comutare, ceea ce asigură o durată lungă de viață chiar și în medii industriale intensive. Dispozitivul are proprietăți excelente de protecție, inclusiv clasele IP66, IP67, IP69 și IP69K, care permit utilizarea acestuia chiar și în medii în care este prezentă apa sau praful. Conformitatea cu NEMA 13 și NEMA 4X extinde și mai mult gama de aplicații. Produsul poate rezista la spălarea cu presiune înaltă de până la 7.000.000 Pa la 55 °C de la o distanță de 0,1 m. Clasa de rezistență la impact IK04 oferă o protecție adecvată împotriva impactului mecanic. ZB5AK1353 funcționează într-un interval larg de temperaturi, de la -40 °C la +70 °C, ceea ce permite utilizarea sa în condiții de mediu extreme. Produsul este conform cu o serie de standarde internaționale, inclusiv diverse părți din seria EN/IEC 60947, CSA C22.2 nr. 14, UL 508 și JIS C8201. De asemenea, are certificări CSA, DNV, BV, LROS (Lloyds Register of Shipping) și UL, asigurând acceptarea și conformitatea la nivel global.
Schneider Electric Harmony XB5 - ZB5AK1353 - cap comutator selector iluminat din plastic, Ø22, 3 poziții, portocaliu date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Cap comutator selector iluminat
Compatibilitate: LED universal
Denumire scurtă a produsului: ZB5
Material cadru: Plastic gri închis
Diametru de montare: 22 mm
Tip cap: Standard
Divizibilitate: 1
Forma capului unității de semnalizare: Rotundă
Tip acționare: Cu blocare
Profil acționare: Braț standard portocaliu
Informații privind poziția acționării: 3 poziții ±45°
Dimensiuni
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 43 mm
Caracteristici tehnice
Durată de viață mecanică: 500.000 de cicluri
Denumire stație: XALD 1...5 decuplări, XALK 2...5 decuplări
Cod de asamblare electrică: M3 pentru <4 contacte cu LED integrat într-un panou frontal monobloc
M6 pentru <2 contacte cu LED integrat și transformator într-un panou frontal monobloc
M10 pentru <2 contacte cu montare pe panou frontal într-un singur bloc și LED integrat
MF1 pentru <2 contacte cu montare pe panou frontal într-un singur bloc și LED integrat
MR1 pentru <2 contacte cu montare pe panou posterior într-un singur bloc și LED integrat
M4 pentru <4 contacte cu montare pe panou frontal cu un singur bloc și dublu bloc cu LED integrat
Afișaj dispozitiv: Element de bază
Condiții de mediu
Tratament de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40…70 °C
Temperatura aerului ambiant pentru funcționare: -40…70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Nivel de protecție IP: IP66 conform IEC 60529, IP67, IP69, IP69K
Grad de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălatoare de înaltă presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK04 conform IEC 50102
Standarde și certificări
Standarde: EN/IEC 60947-5-5, CSA C22.2 Nr. 14, EN/IEC 60947-5-4, JIS C8201-5-1, EN/IEC 60947-1, EN/IEC 60947-5-1, UL 508, JIS C8201-1
Certificări de produs: CSA, DNV, BV, LROS (Lloyds register of shipping), listat UL
Rezistență la vibrații și șocuri
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație semiondă conform IEC 60068-2-27, 50 gn (durată = 11 ms) accelerație semiondă conform IEC 60068-2-27
